Sterowanie oświetleniem System 3000 Gira

Sterowanie oświetleniem konwencjonalne lub za pośrednictwem aplikacji Bluetooth

System 3000 Gira oferuje najwyższy poziom elastyczności i komfortu w dziedzinie nowoczesnego sterowania oświetleniem: Różne moduły nakładane do obsługi ułatwiają obsługę oraz stanowią funkcjonalne i estetyczne rozwiązanie, podnoszące indywidualny komfort.

  • Przełączanie i ściemnianie światła
  • Ręcznie za pomocą łączników i aplikacji lub automatycznie za pośrednictwem
    czujników ruchu i zegarów sterujących
  • Określanie czasów automatycznego włączania
  • Symulacja obecności
  • Kompatybilne z produktami eNet i KNX RF
  • Indywidualne dostosowywanie jasności oświetlenia
  • Funkcja oświetlenia nocnego i hotelowego
  • Różne warianty ramek do wyboru
  • Łatwe uruchamianie

Więcej informacji na temat modułów nakładanych do obsługi, przeznaczonych do sterowania oświetleniem System 3000 Gira

Moduły nakładane do obsługi, przeznaczone do sterowania oświetleniem System 3000 Gira, charakteryzują się intuicyjną obsługą i czytelnym oznakowaniem klawiszy. Różne warianty zapewniają indywidualną wygodę obsługi dzięki możliwości przełączania ręcznego, przez dotykowy moduł nakładany, Bluetooth lub eNet. Nawet najprostsze moduły nakładane do obsługi umożliwiają zapisywanie indywidualnej jasności podczas włączania. Funkcje urządzeń z pamięcią i wyświetlaczem sięgają od prostego sterowania czasowego aż po kompleksowe możliwości sterowania za pomocą zegara sterującego Bluetooth. Ustawianie jest łatwe i nie wymaga stosowania żadnych narzędzi bezpośrednio na urządzeniu, natomiast kompleksowe i wygodne programowanie umożliwia aplikacja Gira System 3000 na smartfonie lub tablecie. W ten sam sposób System 3000 umożliwia również zaprogramowanie czujników ruchu do automatycznego sterowania oświetleniem.

Nadajnik ścienny Bluetooth Gira

Moduł nakładany do obsługi System 3000 Bluetooth Gira

Dotykowy moduł nakładany System 3000 Gira, Gira E2, czysta biel z połyskiem

Moduł nakładany do obsługi System 3000 Gira

Moduł nakładany do obsługi System 3000, podwójny, Gira

Moduł nakładany do obsługi System 3000 Gira z symbolami strzałek

Moduł nakładany do obsługi System 3000 Memory Gira

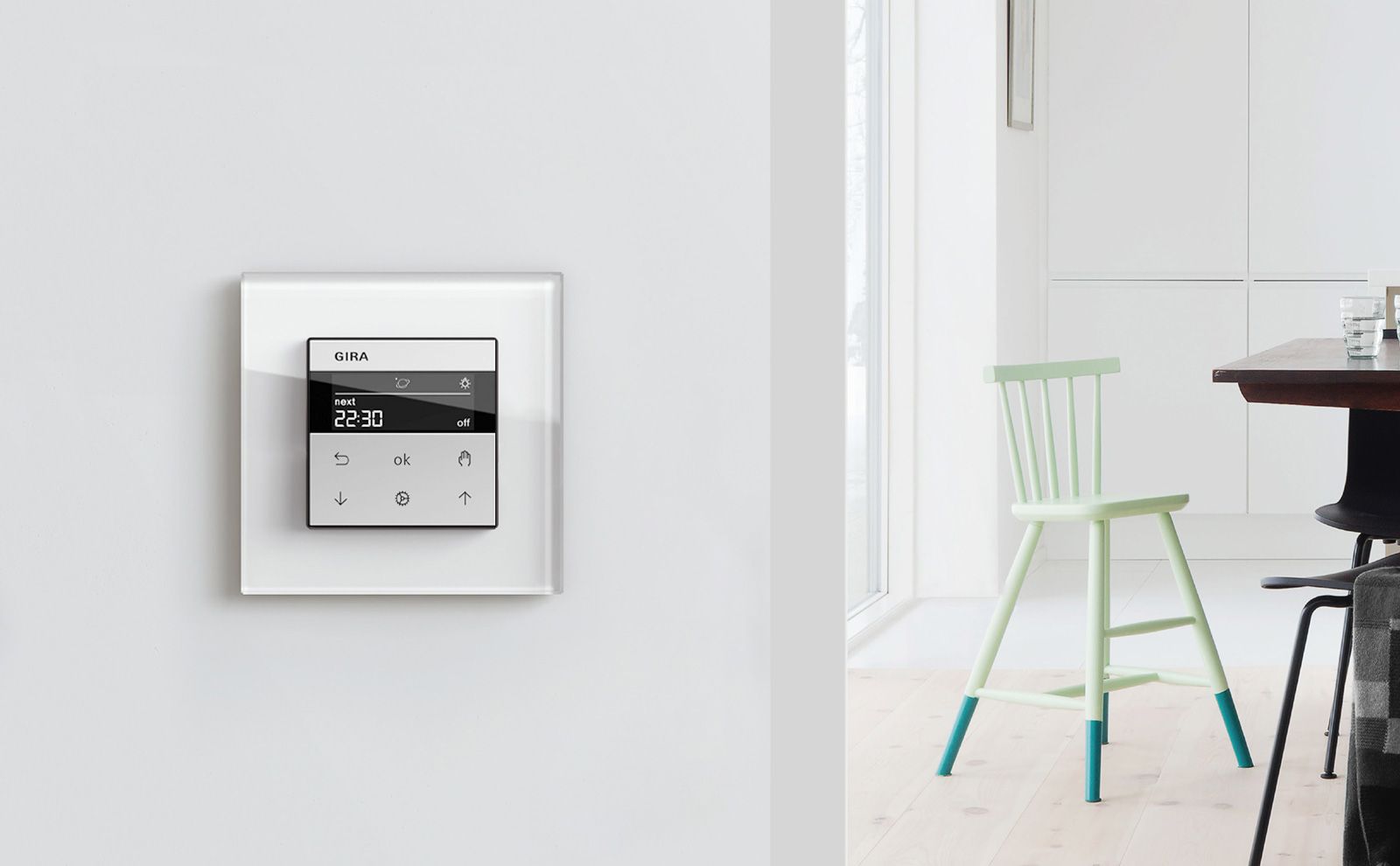

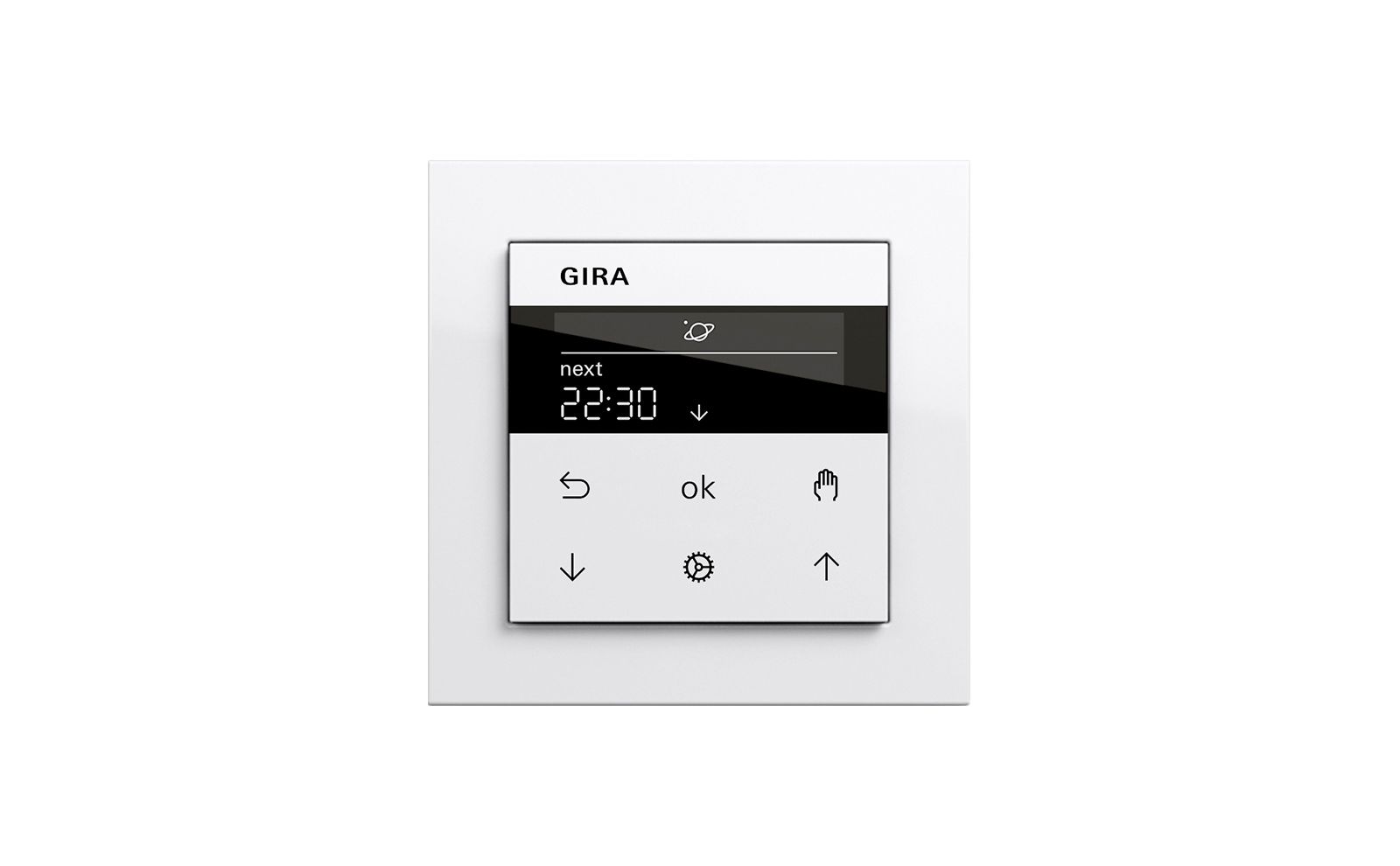

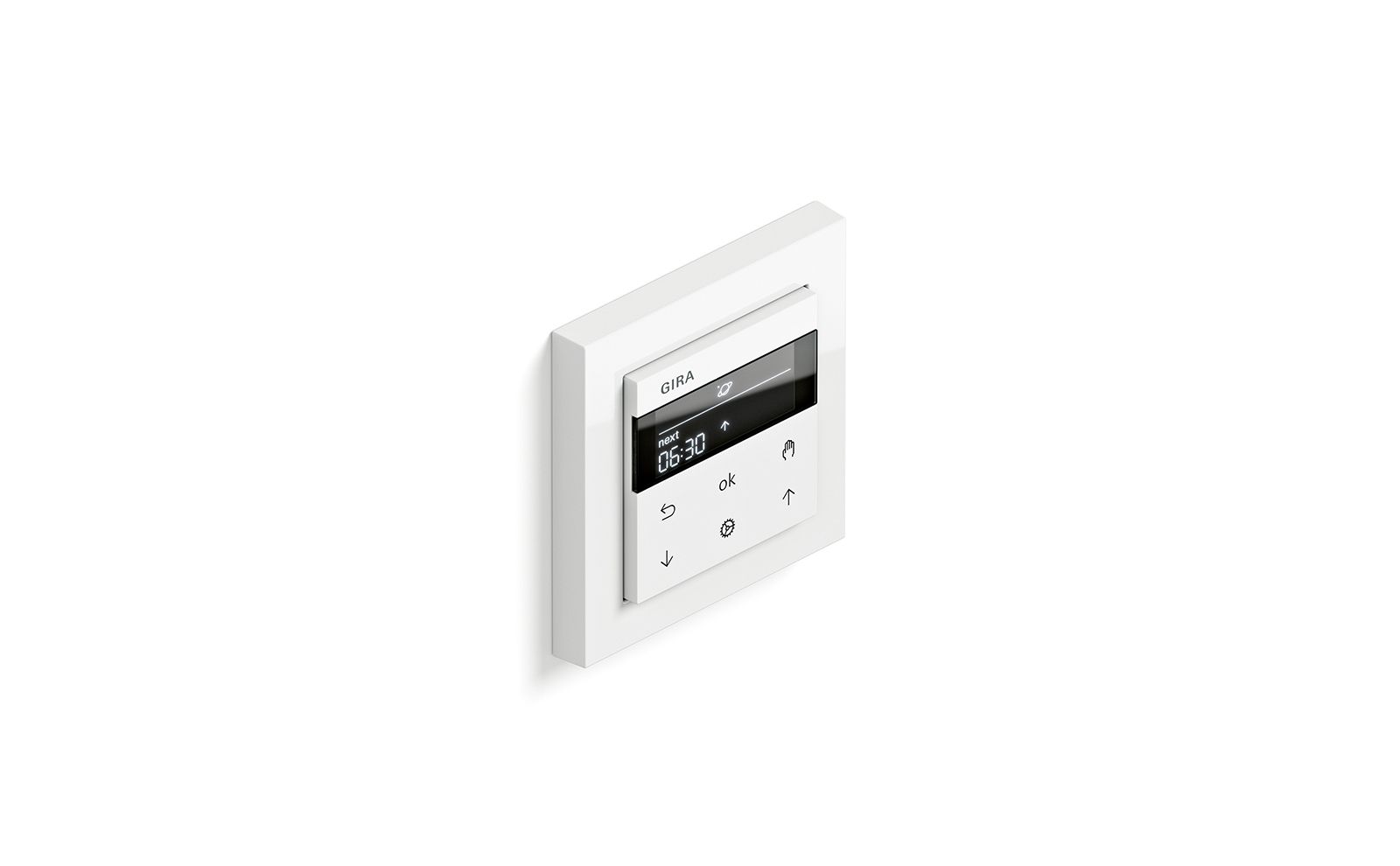

Czasowy sterownik żaluzjowy i zegar sterujący z wyświetlaczem System 3000 Gira

Czasowy sterownik żaluzjowy i zegar sterujący System 3000 Bluetooth Gira

Radiowy moduł nakładany do obsługi eNet Memory Gira

Radiowy moduł nakładany do obsługi eNet Memory Gira z symbolami strzałek


Intuicyjna obsługa i programowanie przy użyciu czasowego sterownika żaluzjowego i zegara sterującego System 3000 Gira z wyświetlaczem

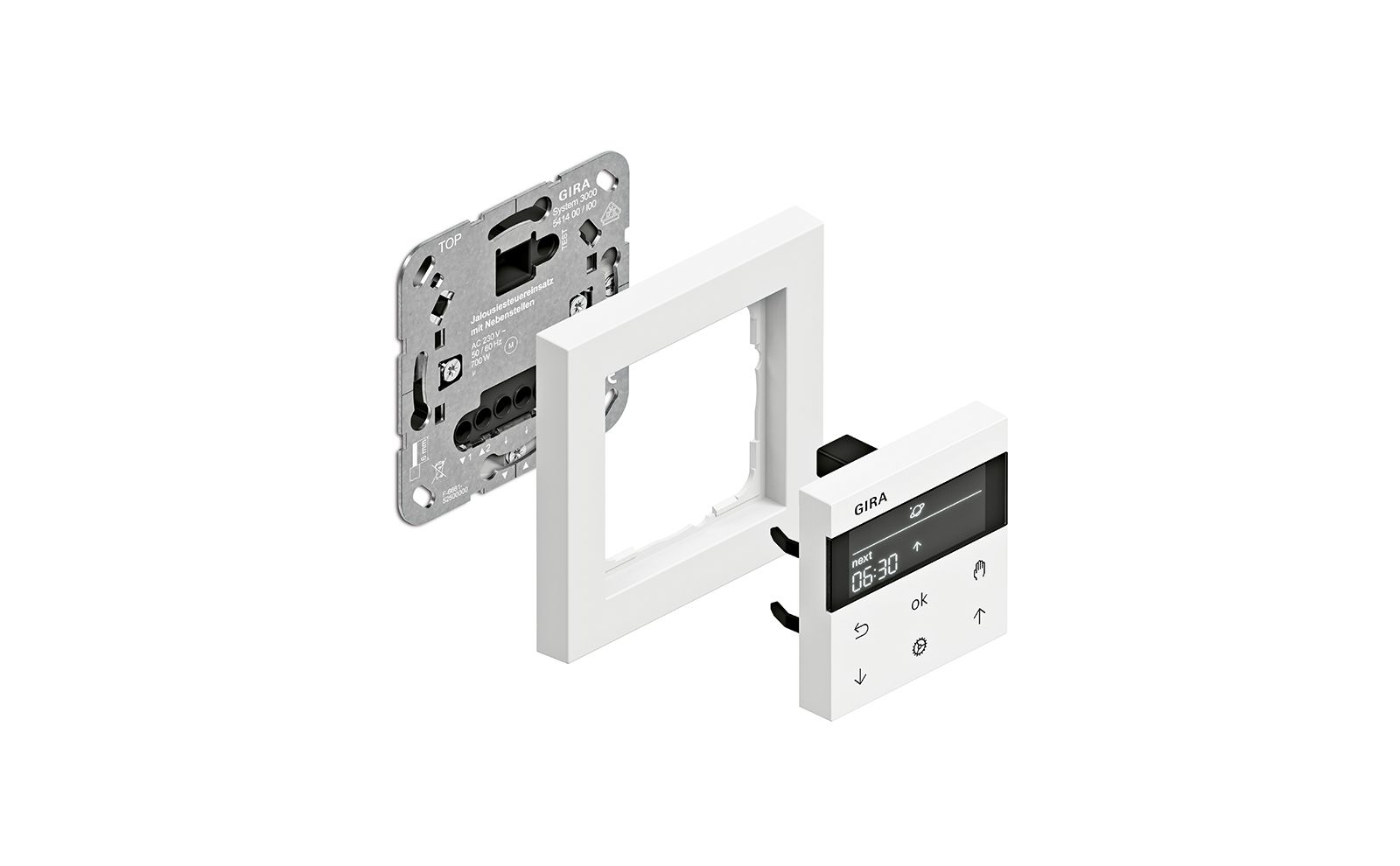

System samoczynnie wykrywa element do obsługi zamontowany na module podtynkowym do sterowania oświetleniem. Przyciski dotykowe i kontrastowy, podświetlany wyświetlacz zapewniają niezwykle prostą obsługę zegara sterującego z wyświetlaczem. Funkcje obejmują zakres od bezpośrednich ustawień ręcznych aż po opcje automatycznego sterowania.

Oprócz obsługi ręcznej w celu zaprogramowania czasów przełączeń na cały tydzień można przejąć przyciskiem aktualną godzinę. Ponadto można wprowadzać indywidualne ustawienia w menu, osobno dla dni roboczych oraz weekendów. Przełączanie między czasem letnim i zimowym następuje automatycznie.

  • Ręczne sterowanie oświetleniem
  • Zapis indywidualnej jasności włączania
  • Zegar sterujący: łatwa obsługa i programowanie
  • Szybkie programowanie: zapis aktualnej
    godziny jako czasu przełączania
  • Funkcja blokady do dezaktywacji obsługi wtórnikowej
    i automatycznej
  • Standardowy program czasowy
  • Automatyczna zmiana czasu letniego i zimowego
  • Temperatura otoczenia: od -5 do +45°C
  • Dokładność zegara na miesiąc: ±10 s
  • Rezerwa zasilania zegara: ok. 4 h

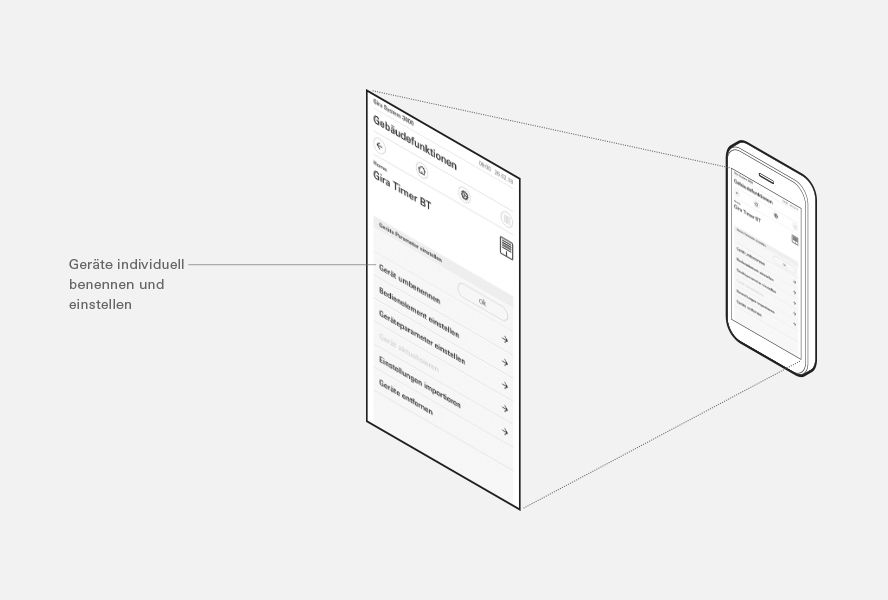

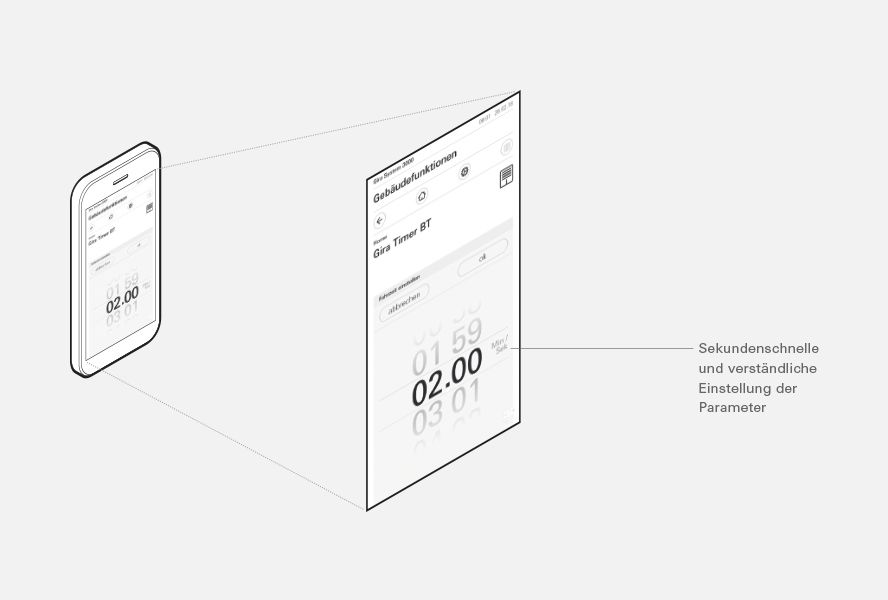

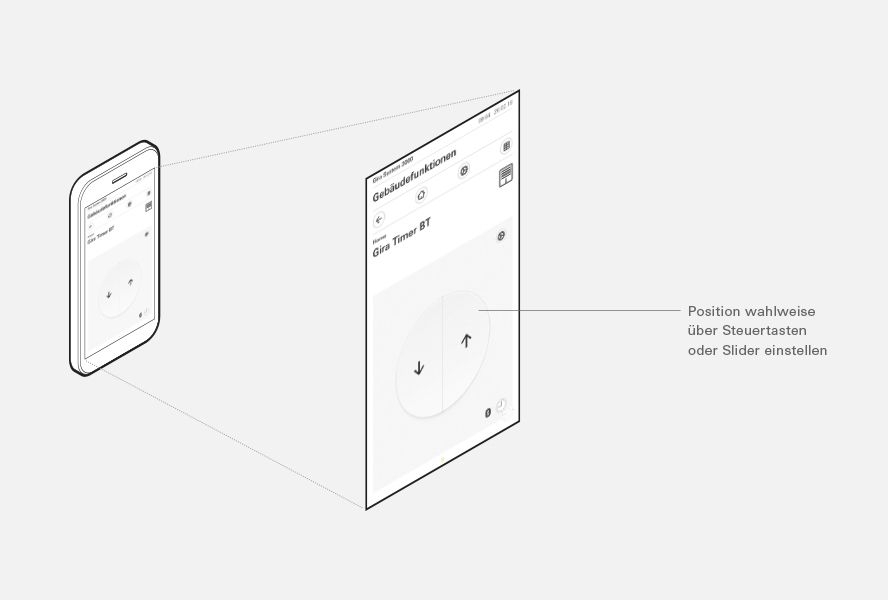

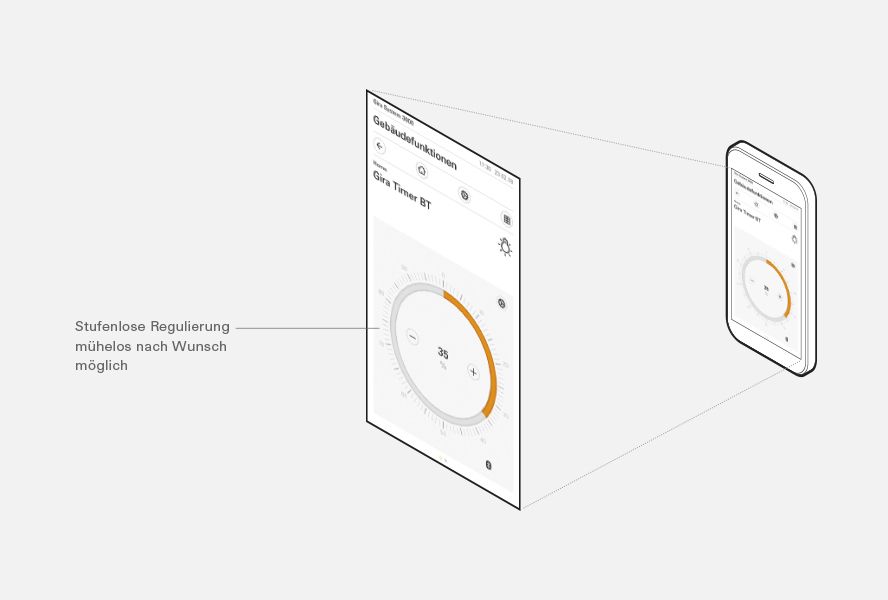

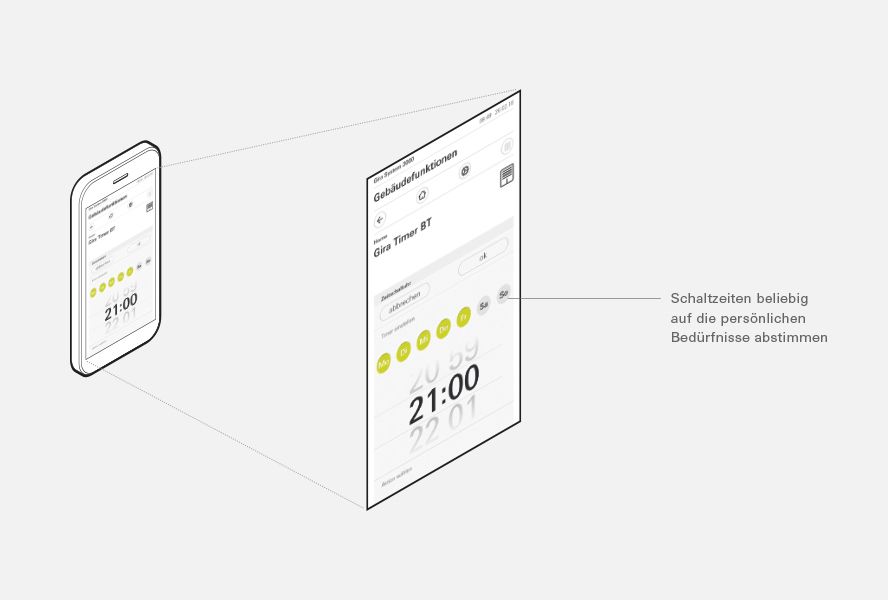

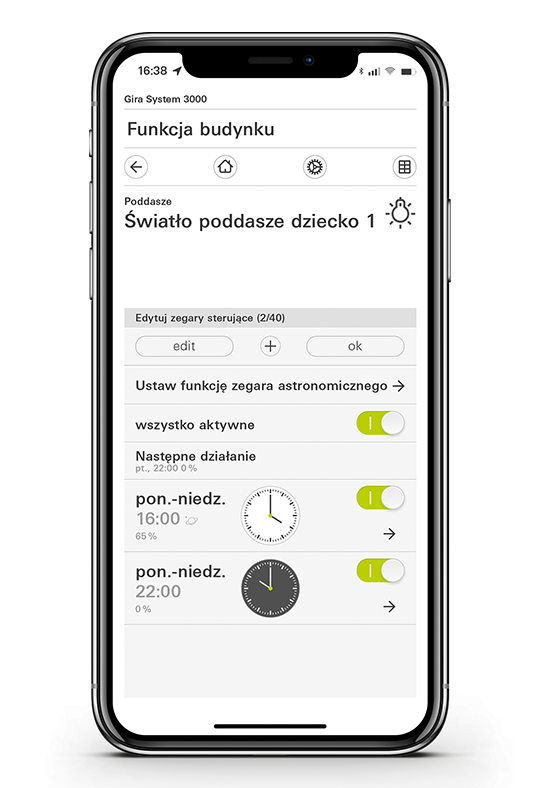

Łatwa obsługa za pomocą aplikacji Gira System 3000

Wygodne sterowanie i programowanie urządzeń wg indywidualnych potrzeb – i to bez wstawania z fotela: Moduł nakładany do obsługi System 3000 Gira z czasowym sterownikiem żaluzjowym i zegarem sterującym Bluetooth otwiera nowe możliwości sterowania oświetleniem. Smartfon lub tablet może teraz przejąć funkcję centrali sterowania. Aplikacja Gira System 3000 zapewnia klarowny ogląd wszystkich ustawień różnych źródeł światła na dużym wyświetlaczu, jak również doskonałą kontrolę nad nimi. Ustawione już programy sterowania czasowego można bez problemu skopiować na inne moduły nakładane do obsługi. Wersja v1.4 umożliwia aktualizację za pomocą aplikacji wszystkich dostępnych modułów nakładanych Bluetooth. Od jesieni moduły nakładane będą automatycznie aktualizowane do tej wersji.



Funkcja blokady

Funkcją blokady i trybem nocnym lampki kontrolnej stanu LED można sterować za pomocą aplikacji.

Objęte funkcją moduły nakładane System 3000

Oddzielna aktywacja czasów przełączania zegara sterującego

Dotychczas możliwe było jedynie wspólne włączanie i wyłączanie zegarów sterujących – teraz funkcja ta jest dostępna dla każdego zegara sterującego oddzielnie. Można na przykład zdefiniować okresowe symulacje podczas urlopu.

Objęte funkcją moduły nakładane System 3000

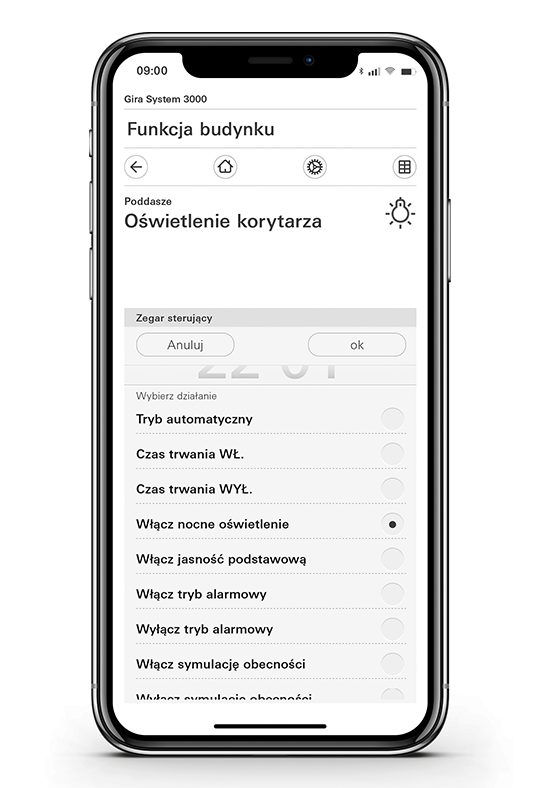

Symulacja
obecności

Symulacja obecności może być teraz włączana i wyłączana również za pomocą zegarów sterujących, a nie jedynie ręcznie sterowana przy użyciu aplikacji.

Objęte funkcją moduły nakładane System 3000

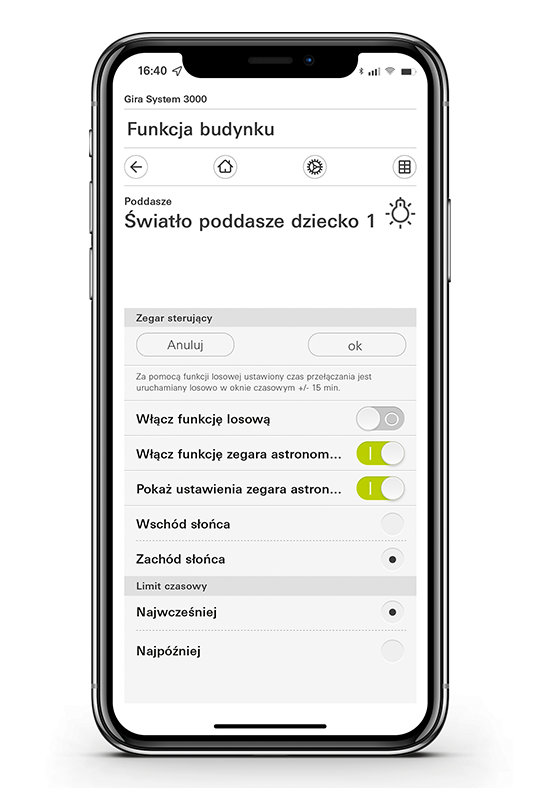

Funkcja zegara astronomicznego

Rozszerzenie funkcji zegara astronomicznego umożliwia również indywidualną analizę wschodu i zachodu słońca oraz ustawianie najwcześniejszego i najpóźniejszego czasu przełączania.

Objęte funkcją moduły nakładane System 3000

Funkcja przywołania i sygnalizowania

Funkcja przywołania i sygnalizowania służy do wspierania osób niepełnosprawnych ruchowo w gospodarstwie domowym i celowego zwracania uwagi.

Objęte funkcją moduły nakładane System 3000

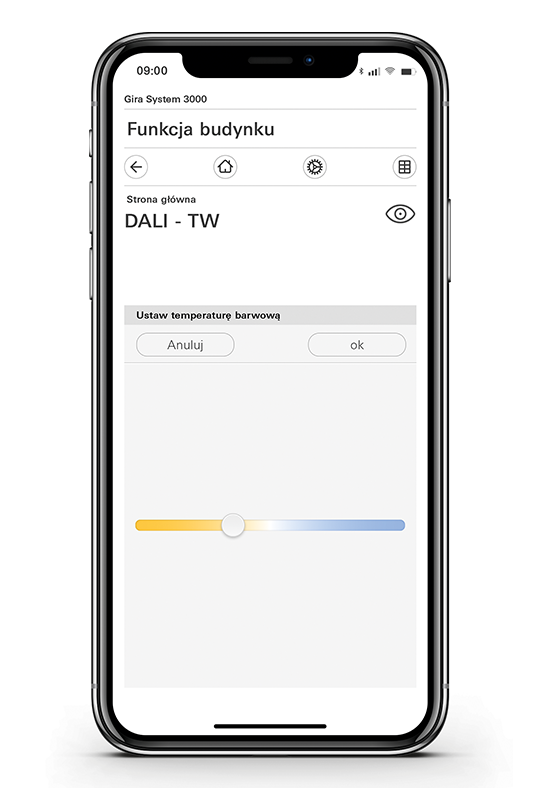

Sterowanie DALI Tuneable White

Ustawianie temperatury barwowej jest teraz możliwe zarówno w ręcznych modułach nakładanych, jak i w modułach BT.

Objęte funkcją moduły nakładane System 3000

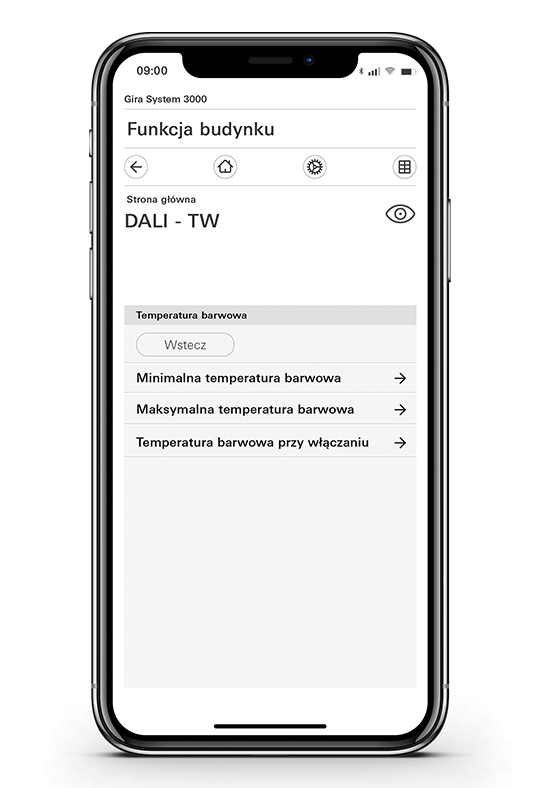

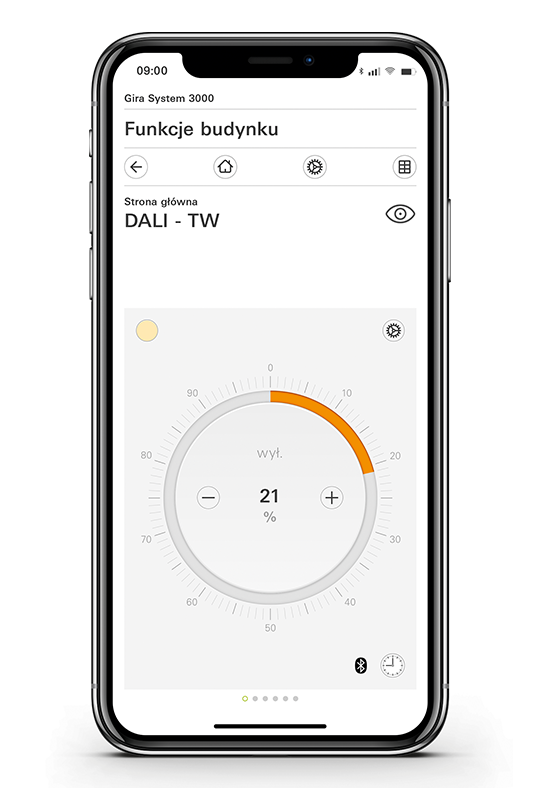

Regulacja temperatury barwowej

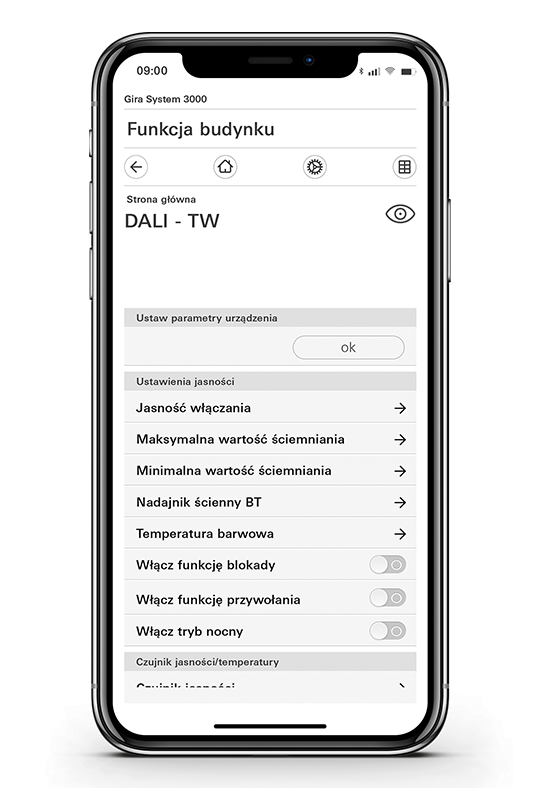

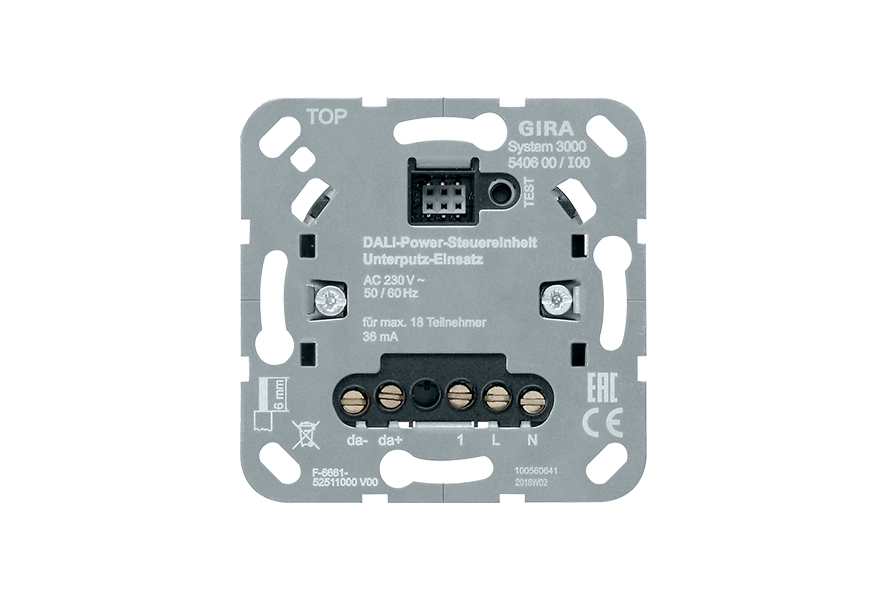

Sterownik podtynkowy Dali umożliwia indywidualne ustawienie w aplikacji temperatury barwowej pomiędzy zimnym a ciepłym światłem.

Objęte funkcją moduły nakładane System 3000

Sterowanie oświetleniem

Użytkownik może włączać, wyłączać lub precyzyjnie ściemniać oświetlenie do określonej wartości: aplikacja Gira System 3000 umożliwia maksymalnie elastyczne sterowanie oświetleniem.

Objęte funkcją moduły nakładane System 3000


Czasowy sterownik żaluzjowy i zegar sterujący System 3000 Bluetooth Gira

  • Ręczne sterowanie oświetleniem
  • Zapis indywidualnej jasności włączania
  • Zegar sterujący: łatwa obsługa i programowanie
  • Do 40 indywidualnych punktów czasowych
  • Kopiowanie programowania do innych zegarów sterujących
  • Funkcja blokady do dezaktywacji obsługi wtórnikowej
    i automatycznej
  • Automatyczna zmiana czasu letniego i zimowego
  • Temperatura otoczenia: od -5 do +45°C
  • Dokładność zegara na miesiąc: ±10 s
  • Rezerwa zasilania zegara: ok. 4 h

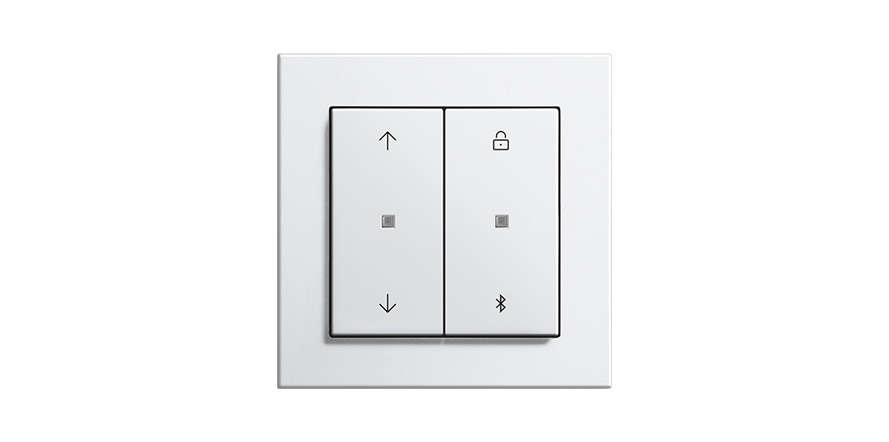

Moduł nakładany do obsługi System 3000 Bluetooth Gira

  • Precyzyjne sterowanie oświetleniem

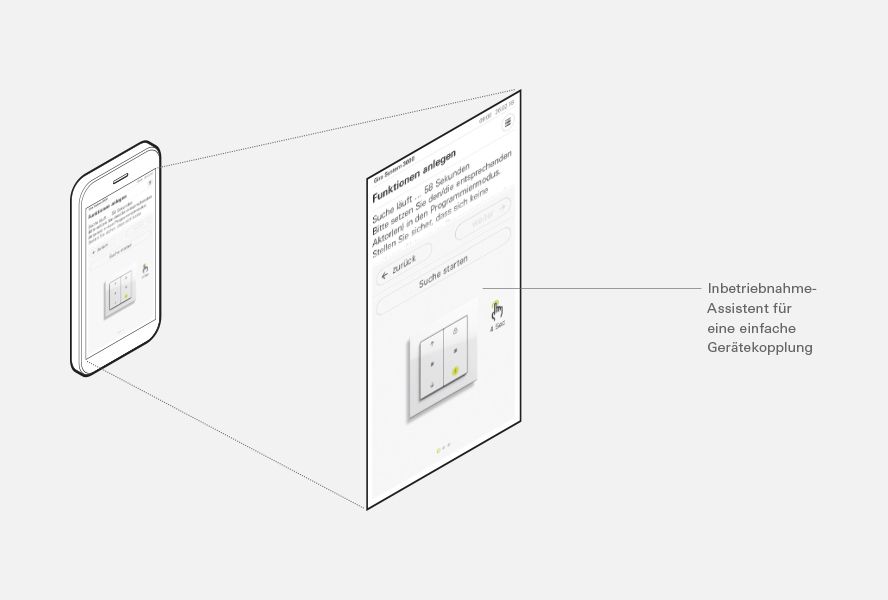

  • Szybkie i łatwe uruchamianie za pomocą asystenta instalacji
  • Obsługa i sterowanie czasowe za pomocą urządzenia mobilnego z łączem Bluetooth

  • Łącze Bluetooth do czujnika jasności i temperatury System 3000 BT
  • Temperatura otoczenia: od -5°C do +45°C

Funkcje modułu nakładanego do obsługi System 3000 Bluetooth Gira

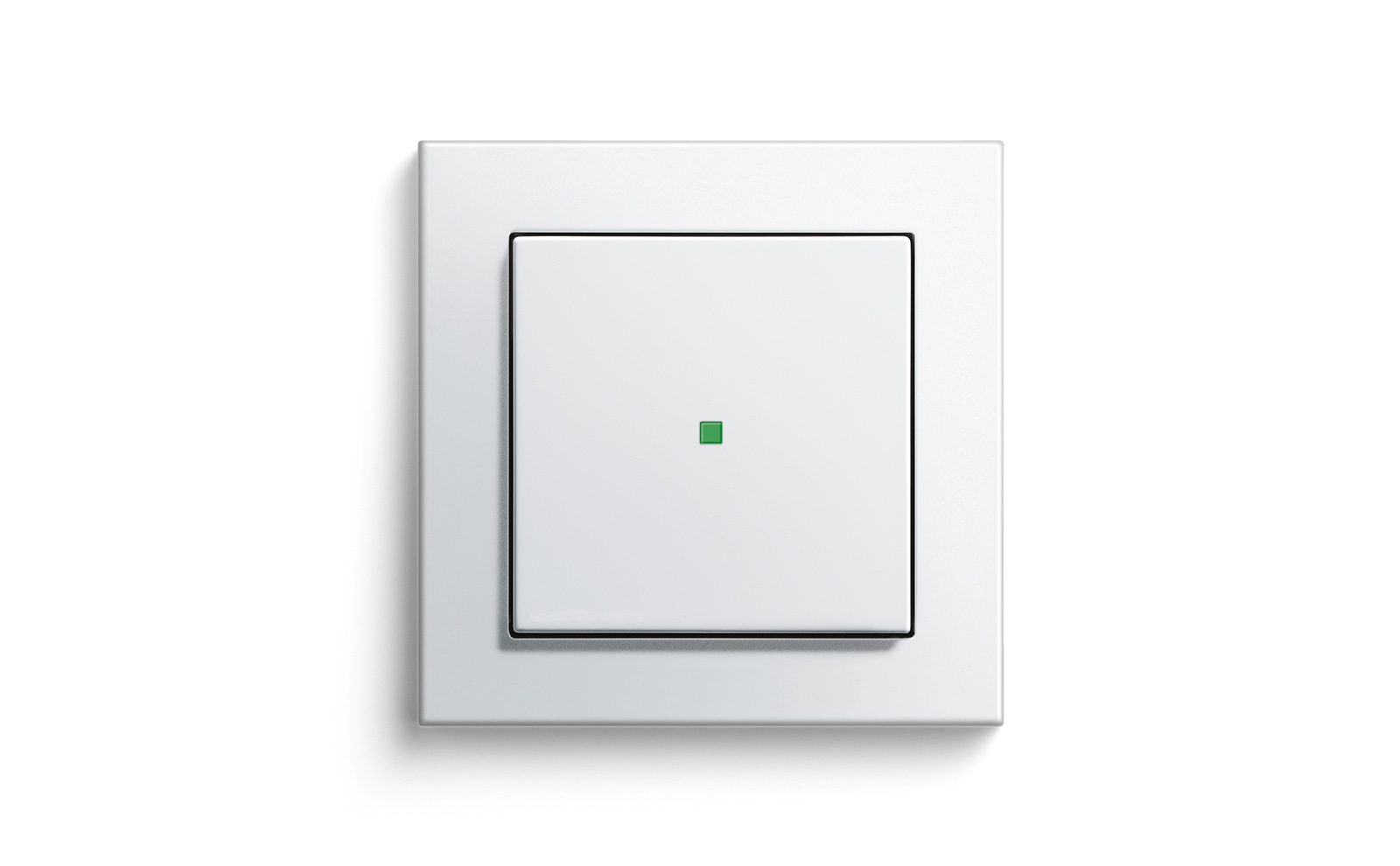

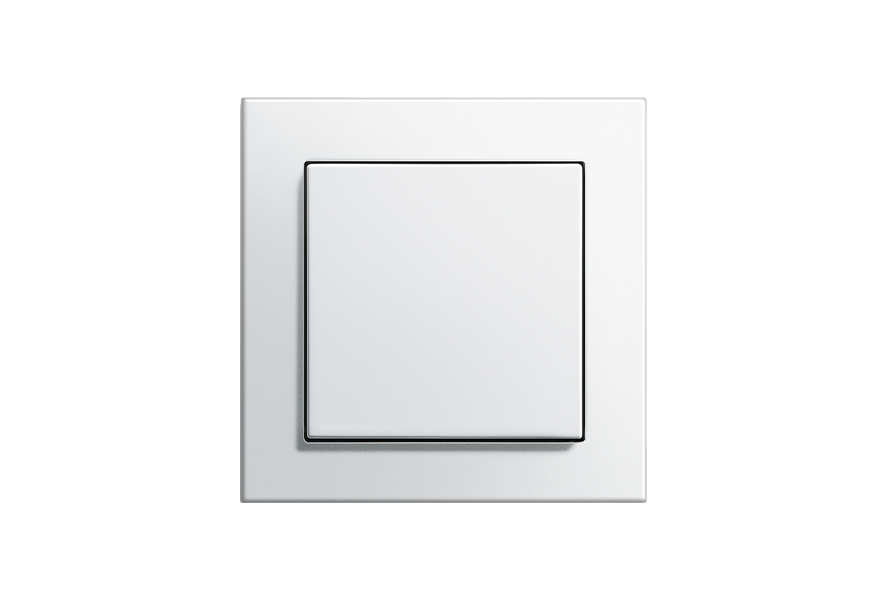

System 3000 Gira

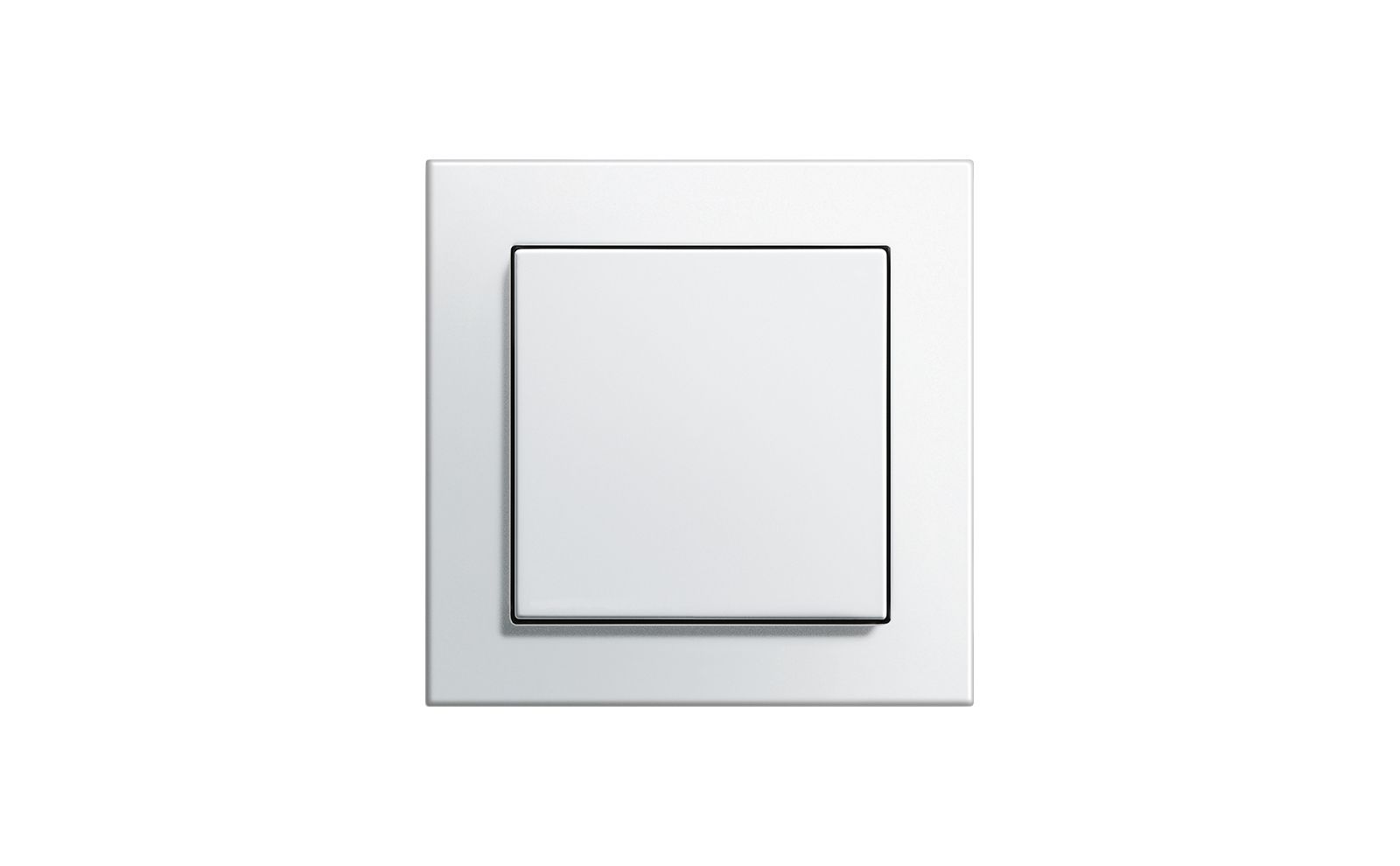

Moduł nakładany do obsługi

Niezawodny moduł nakładany do obsługi Standard do ręcznego sterowania oświetleniem. Już samo to urządzenie umożliwia zapis indywidualnego
poziomu ściemniania jako pozycji pośredniej.

  • Ręczne sterowanie oświetleniem
  • Zapis indywidualnej jasności włączania
  • Temperatura otoczenia: od -5 do +45°C

System 3000 Gira

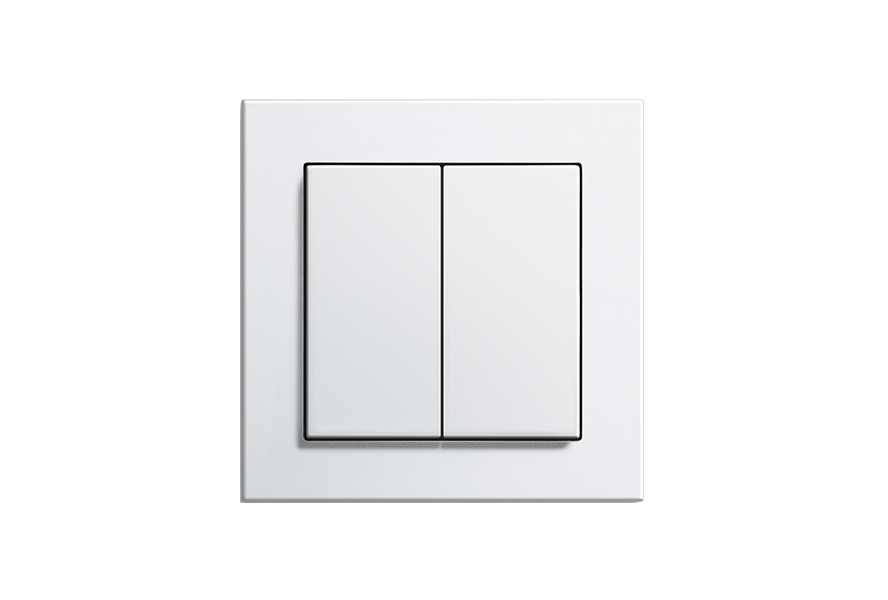

Moduł nakładany do obsługi, podwójny

Podwójny moduł nakładany do obsługi w połączeniu z dwukanałowymi urządzeniami podtynkowymi umożliwia niezależnie sterowanie ściemnianiem i przełączaniem.

  • Ręczne sterowanie oświetleniem
  • Zapis indywidualnej jasności włączania
  • Temperatura otoczenia: od -5 do +45°C

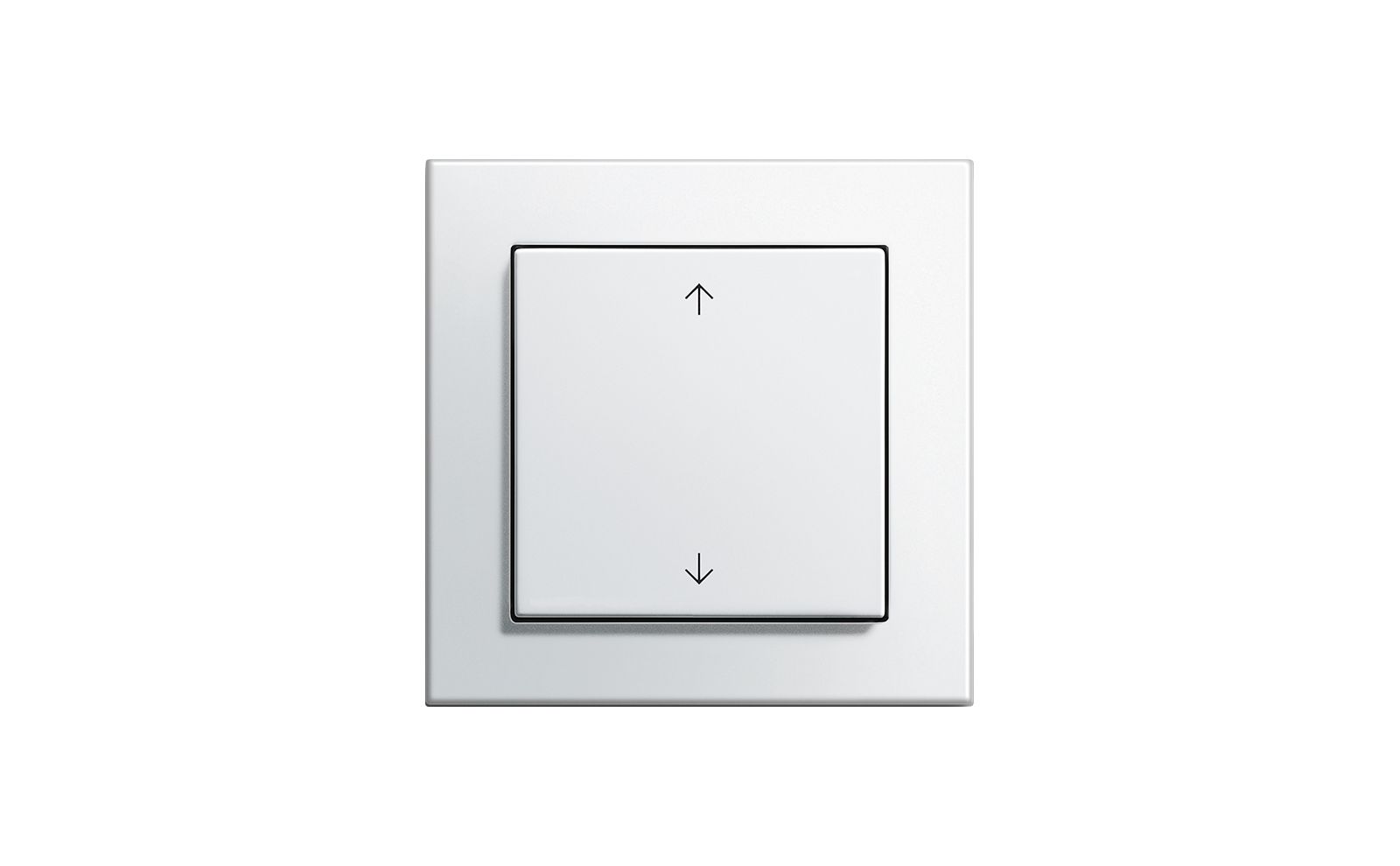

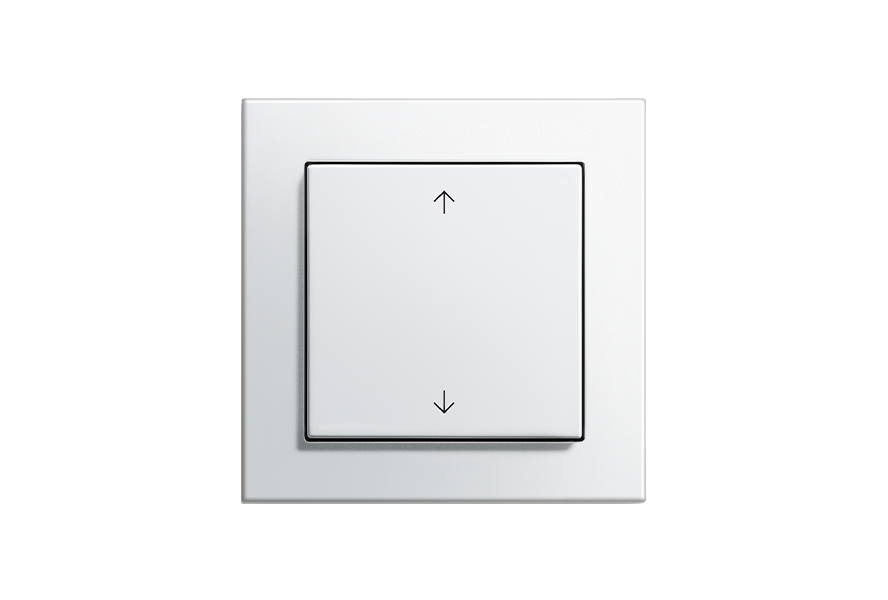

Moduł nakładany do obsługi z symbolami strzałek
System 3000 Gira

Symbole strzałek wskazują ustawienie poziomów ściemniania. Również to urządzenie umożliwia zapis indywidualnej jasności włączania.

  • Ręczne sterowanie oświetleniem
  • Zapis indywidualnej jasności włączania
  • Temperatura otoczenia: od -5°C do +45°C

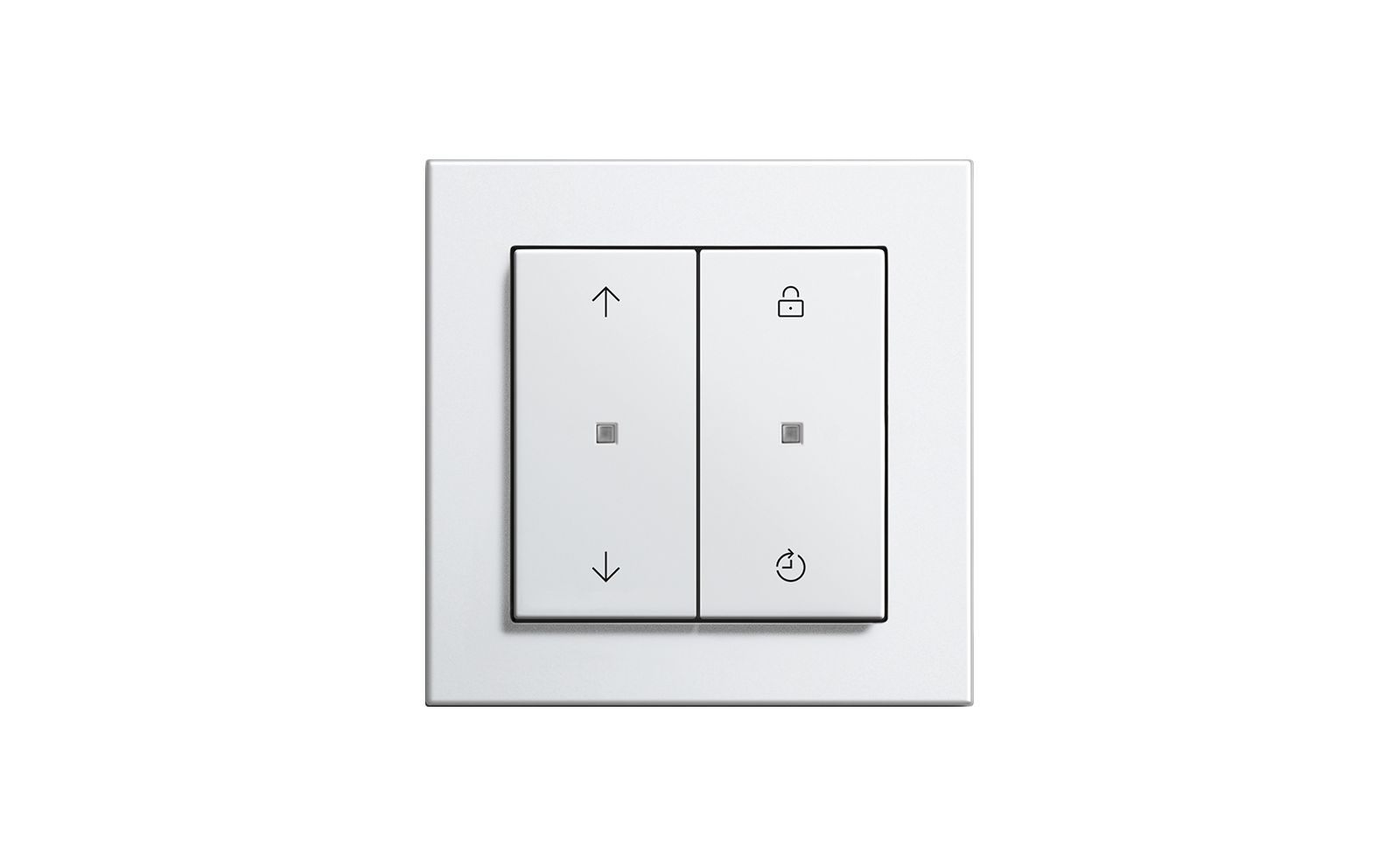

Moduł nakładany do obsługi z funkcją pamięci
System 3000 Memory Gira

Moduł nakładany do obsługi System 3000 Memory Gira umożliwia nie tylko zapisanie indywidualnego poziomu ściemniania, ale także godzin działania. Jeśli tryb pamięci jest włączony, schemat ten jest powtarzany w cyklu 24-godzinnym. W trybie nocnym diody LED stanu i funkcji nie świecą się ciągle – dzięki temu nie zakłócają snu.

  • Ręczne sterowanie oświetleniem
  • Zapisywanie indywidualnego poziomu ściemniania
  • Zapisywanie czasu włączania i wyłączania
  • Powtarzanie w cyklu 24-godzinnym w przypadku aktywacji
    trybu pamięci
  • Funkcja blokady do wyłączania
    obsługi wtórnikowej i trybu pamięci
  • Tryb nocny: diody LED stanu i funkcji nie świecą się
    ciągle
  • Temperatura otoczenia: od -5°C do +45°C

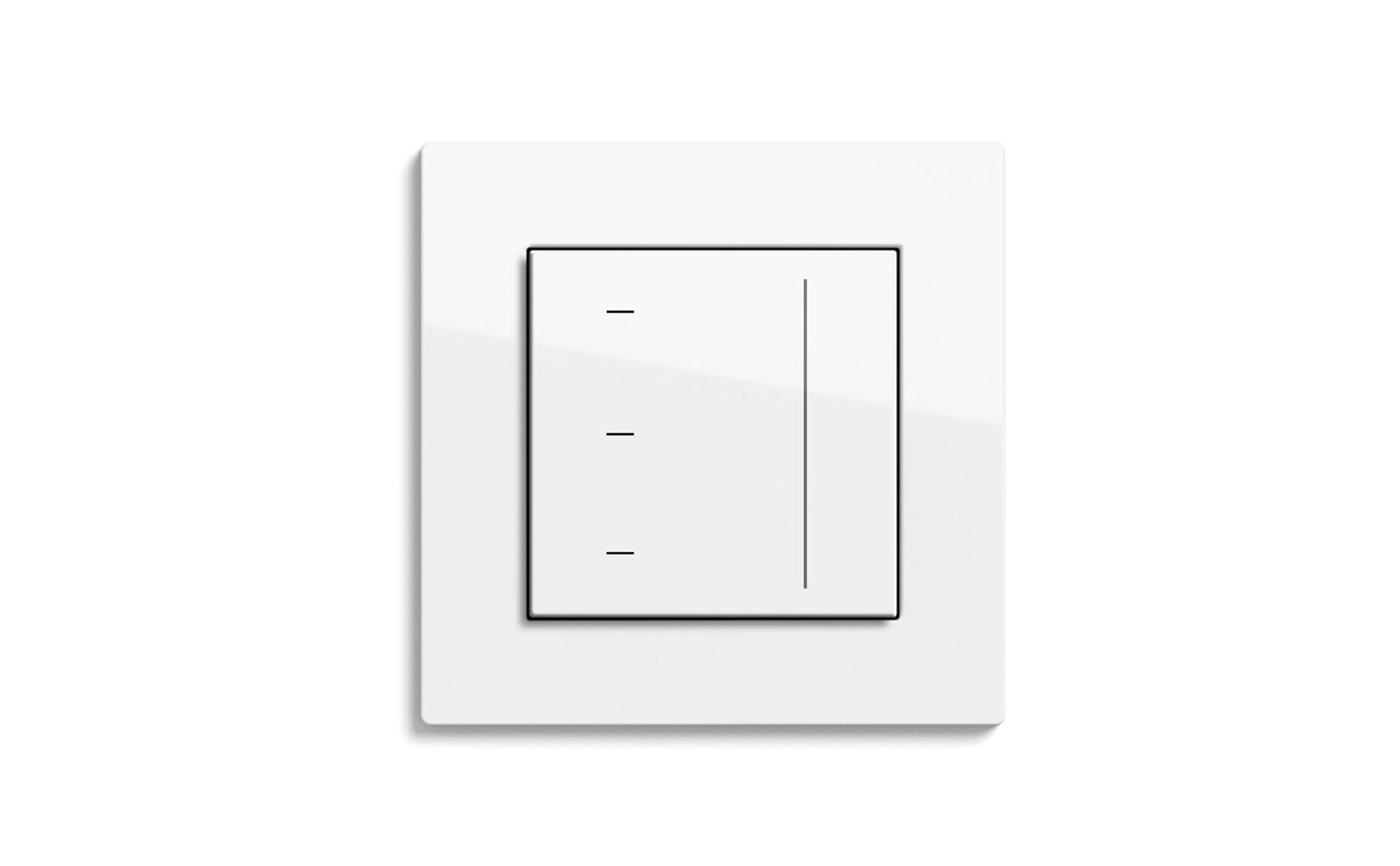

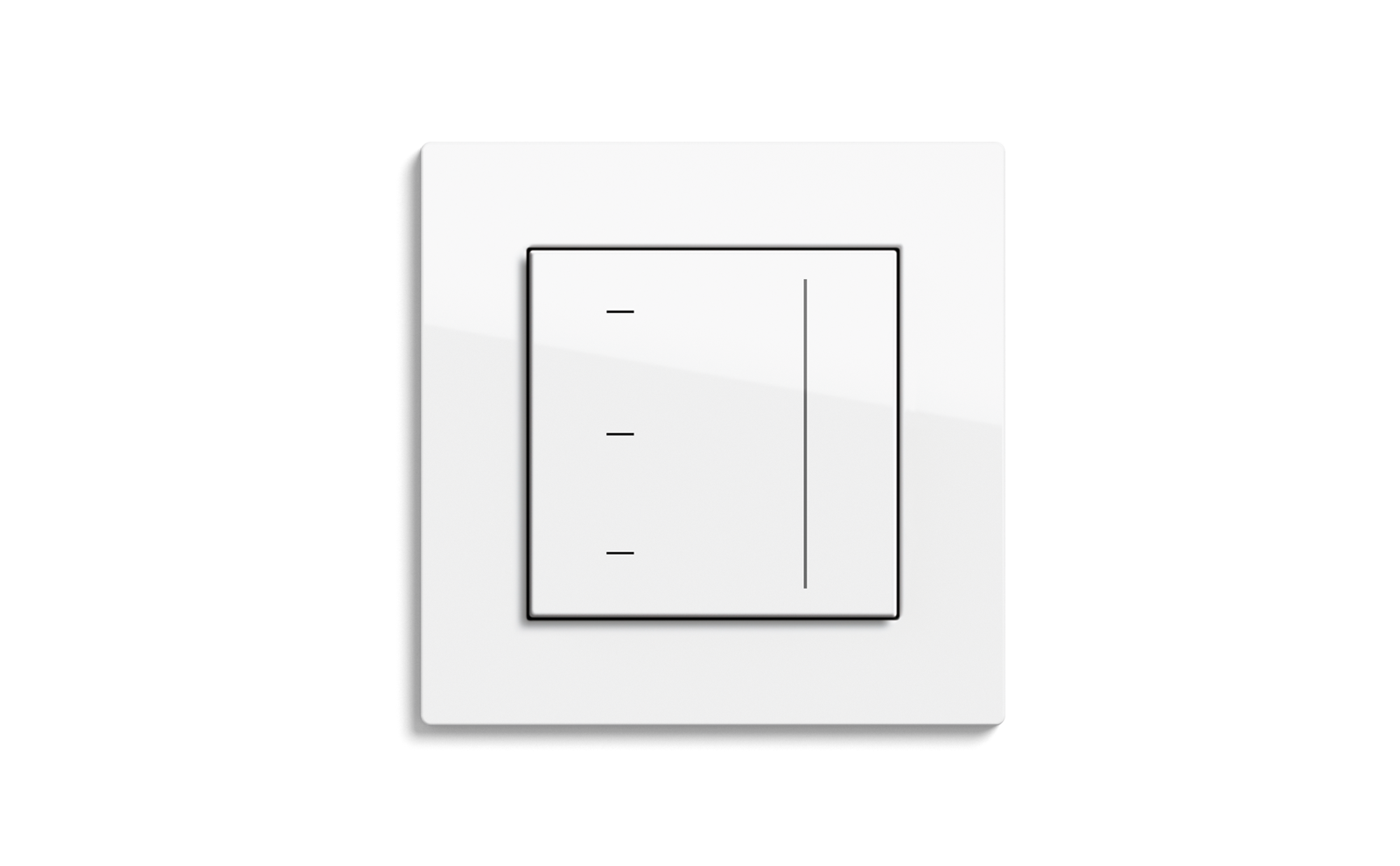

Dotykowy moduł nakładany System 3000 Gira

Bardzo płaski dotykowy moduł nakładany System 3000 Gira przekonuje ponadczasowo nowoczesnym wzornictwem i komfortowym interfejsem użytkownika. Sterowanie oświetleniem odbywa się intuicyjnie za pomocą trzech przycisków dotykowych i suwaka. Funkcja pamięci umożliwia zapamiętywanie trzech wartości jasności.

  • Ręczne sterowanie oświetleniem poprzez lekkie dotknięcie lub przesunięcie palcem
  • Możliwość zapisu trzech indywidualnych stopni ściemniania
  • Listwa LED do wizualizacji jasności
  • Ciągłe lub okresowe wskazywanie stanu
  • Funkcje pamięci do zapisywania ustawień
  • Wybór różnych poziomów jasności
  • Bezpośrednie włączanie preferowanej jasności
  • Nowoczesne wzornictwo i płaska konstrukcja jak w przypadku przycisku
  • Temperatura otoczenia: od -5°C do +45°C

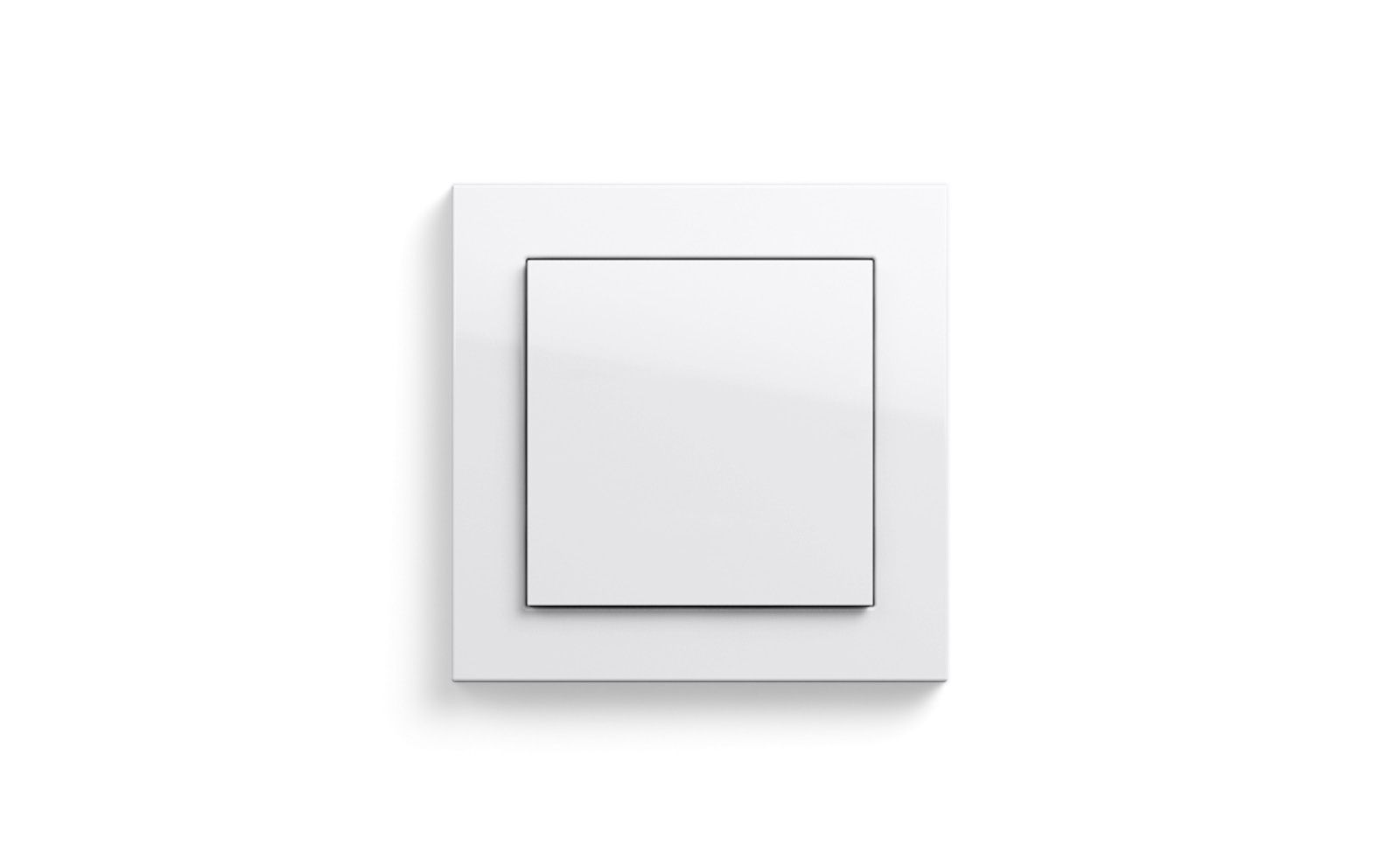

Nadajnik ścienny Bluetooth Gira

Nadajnik ścienny Bluetooth Gira jest montowany płasko na ścianie i za pomocą dołączonej płyty może być bezpośrednio naklejony lub przykręcony do powierzchni.

  • Wersja 1.4 umożliwia użycie radiowego nadajnika ściennego Bluetooth również w funkcji wtórnika do modułów nakładanych System 3000 Bluetooth.
  • Kilka modułów nakładanych Bluetooth w jednym pomieszczeniu można obsługiwać jako jedną grupę.
  • Sterowanie systemami oświetlenia z łączem Bluetooth

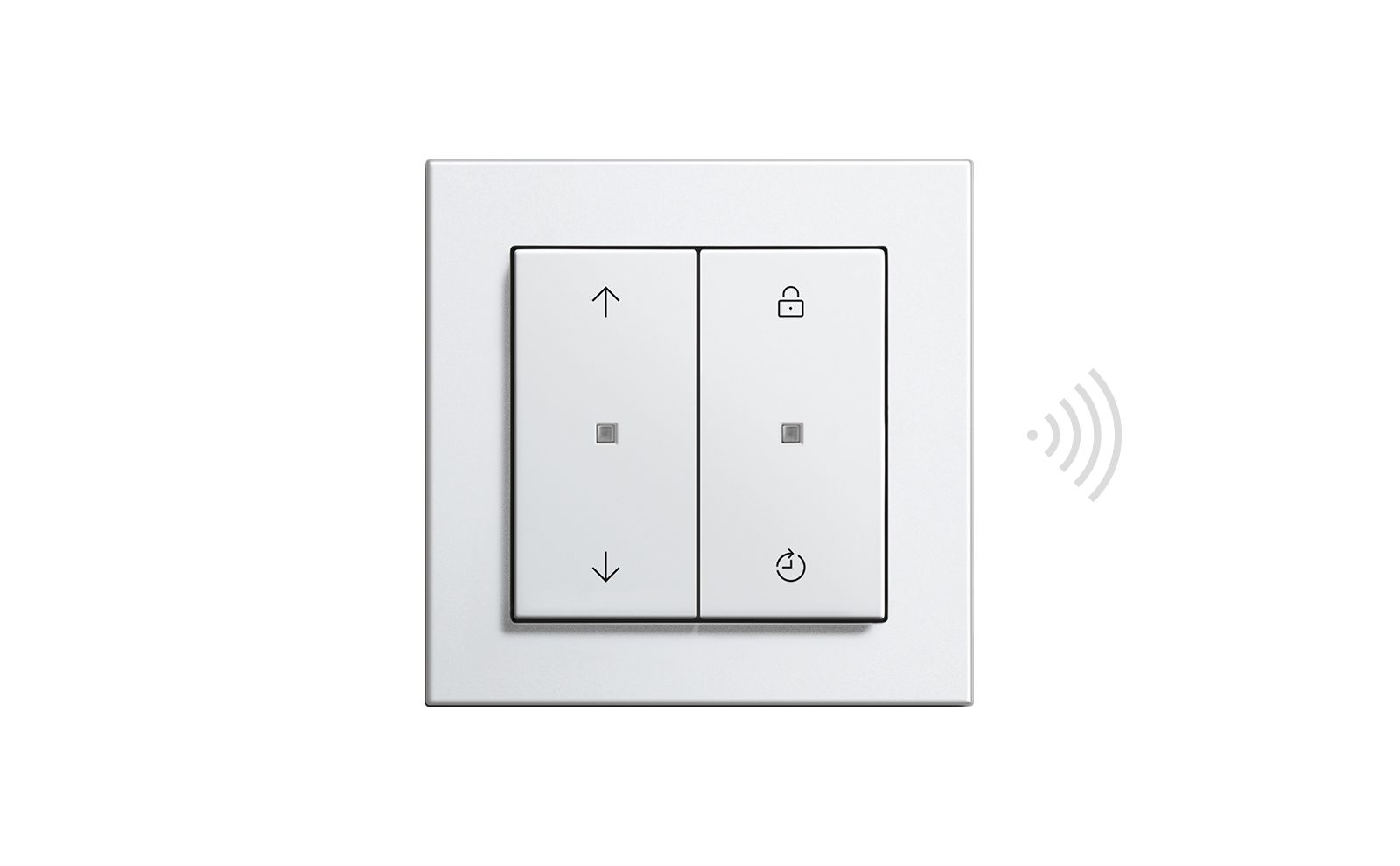

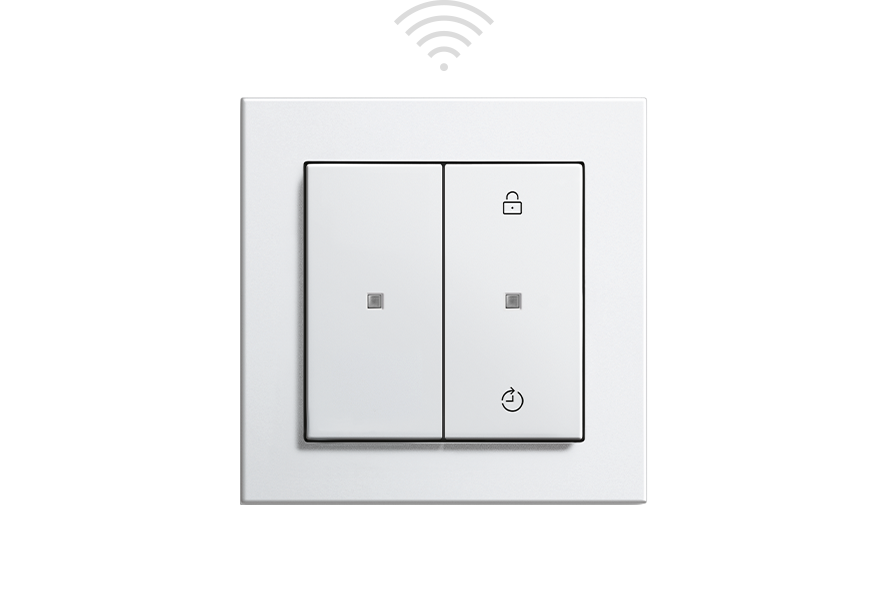

Sterownik radiowy eNet System 3000 Gira
Moduł nakładany do obsługi Memory

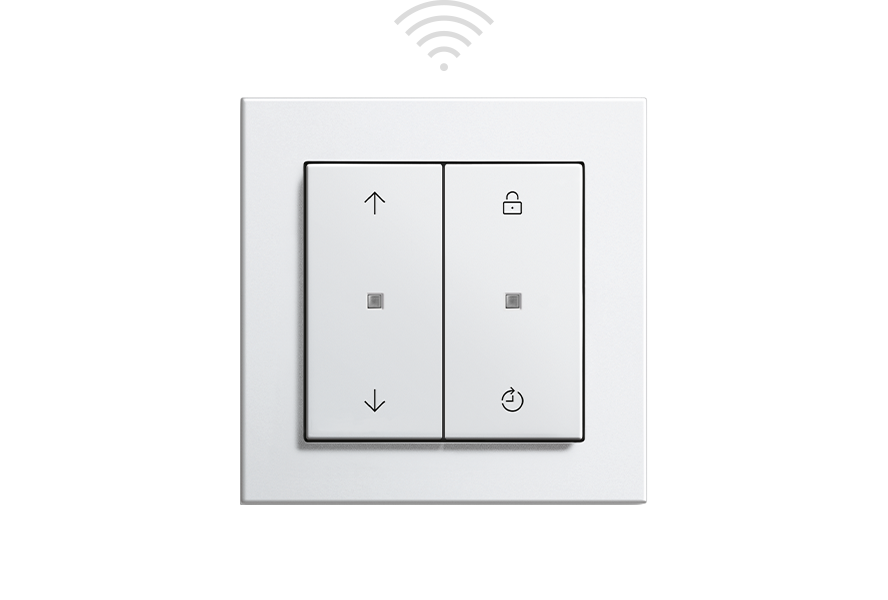

Sterownik radiowy eNet System 3000 Gira
Moduł nakładany do obsługi Memory
z symbolami strzałek

Posiadane moduły natynkowe System 3000 Gira można z łatwością zastąpić radiowym modułem nakładanym do obsługi eNet Gira lub zamontować je bezpośrednio na urządzeniach podtynkowych System 3000. W połączeniu z radiowym nadajnikiem ściennym eNet można dodać dodatkowy punkt przełączania w pomieszczeniu. Aby zapewnić jeszcze większy komfort, radiowy moduł nakładany do obsługi eNet może być teraz używany również z serwerem eNet Gira w celu umożliwienia sterowania za pośrednictwem smartfona, tabletu lub też sterowania głosowego.

  • Eksploatacja na modułach podtynkowych do oświetlenia
  • Ręczna, radiowa i sterowana czasowo regulacja oświetlenia
  • Zapis czasu włączania i wyłączania. W trybie pamięci te czasy przełączania są powtarzane w rytmie 24-godzinnym.
  • Funkcja blokady blokuje obsługę wtórnikową, radiową i wyłącza tryb pamięci
  • Regulowany tryb nocny. Diody LED stanu i funkcji
    nie świecą ciągle
  • Wskaźnik stanu za pomocą diody LED
  • W połączeniu z serwerem eNet możliwe jest również sterowanie za pomocą smartfona, tabletu lub sterowanie głosowe
  • Całkowicie zaszyfrowane przesyłanie drogą radiową (AES-CCM). Możliwość regulacji za pomocą serwera eNet od wersji 2.2 (w zależności od modułu podtynkowego)
  • Temperatura otoczenia: od -5 do +45°C

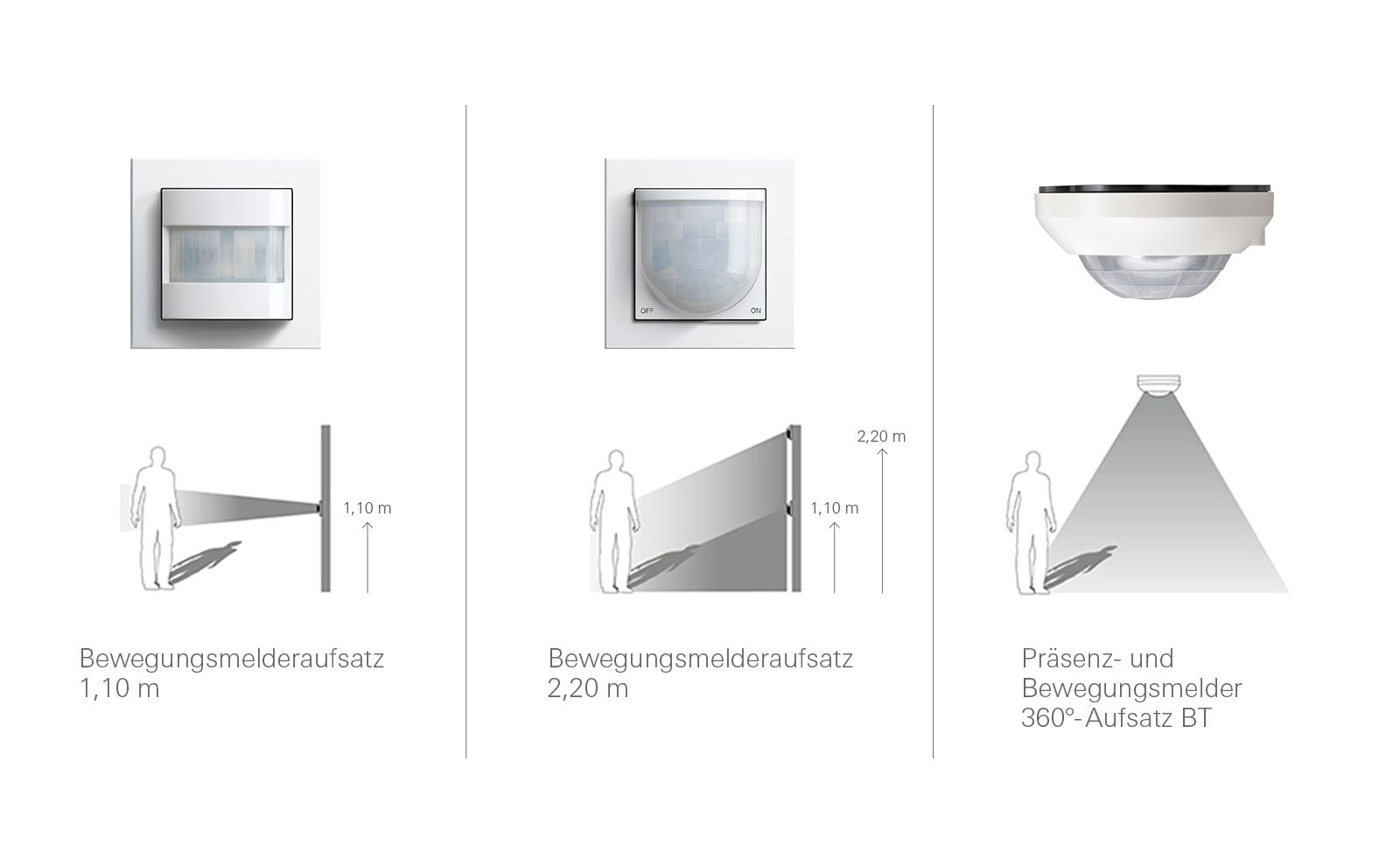

Czujniki ruchu i obecności

W celu zapewnienia wyższego poziomu bezpieczeństwa i większego komfortu System 3000 oferuje komponenty do automatycznego, zależnego od ruchu sterowania oświetleniem. Czujniki ruchu i obecności Gira automatycznie włączają oświetlenie w przypadku wykrycia ruchu w polu wykrywania i wyłączają je ponownie po upływie ustawionego czasu opóźnienia – wygodnie i energooszczędnie.

System 3000 Gira

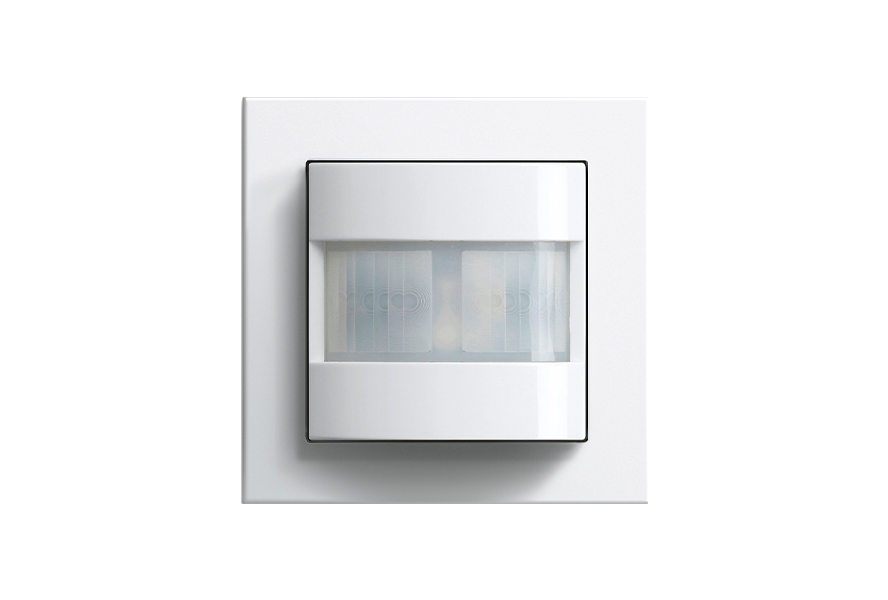

Moduł nakładany czujnika ruchu 1,10 m
Standard

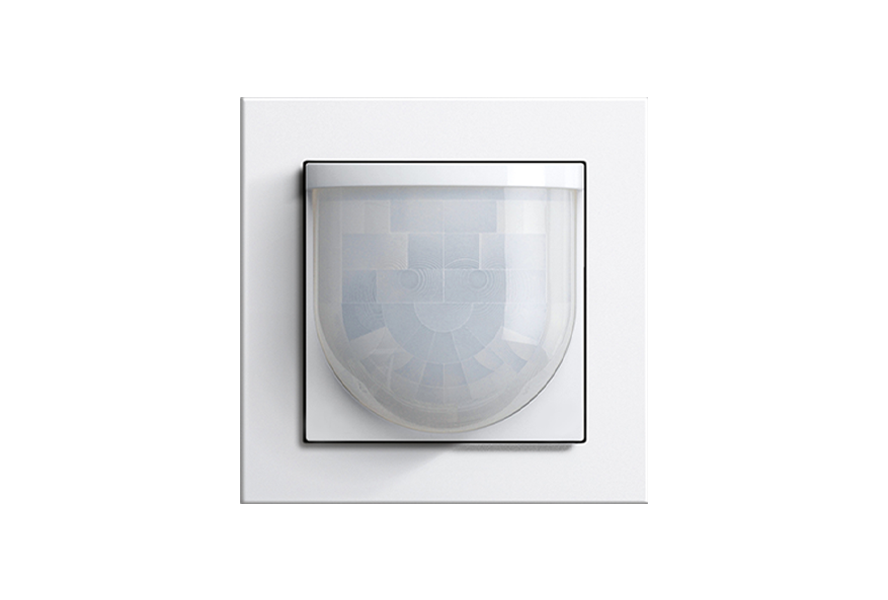

System 3000 Gira
Moduł nakładany czujnika ruchu 2,20 m
Standard

Moduł nakładany czujnika ruchu reguluje oświetlenie w zależności od ruchu oraz jasności otoczenia. Włącza on automatycznie oświetlenie w przypadku ruchu w polu wykrywania oraz jeśli jest wystarczająco ciemno. Oświetlenie jest wyłączane,

• gdy ruch nie jest już wykrywany i upłynął dwuminutowy czas opóźnienia lub
• gdy znów jest dostatecznie jasno i upłynął dwuminutowy czas opóźnienia.

Zapewnia to wygodę i oszczędność energii. Moduł nakładany czujnika ruchu ma duże pole wykrywania dzięki specjalnej konstrukcji soczewek.

Szczegółowe informacje o produkcie:

  • Automatyczne włączanie oświetlenia, w zależności od termicznej detekcji ruchu oraz jasności otoczenia
  • Zakres wykrywania 180°
  • Zaślepka nasadzana do ograniczania zakresu wykrywania (tylko w przypadku wersji 1,10 m)
  • Rozszerzanie zakresu wykrywania za pośrednictwem wtórników
  • Możliwość ustawienia poziomu jasności i czułości w celu włączania
  • Wysokość montażu 1,10 m lub 2,20 m
  • Gira TX_44 również bryzgoszczelne zgodnie z IP44

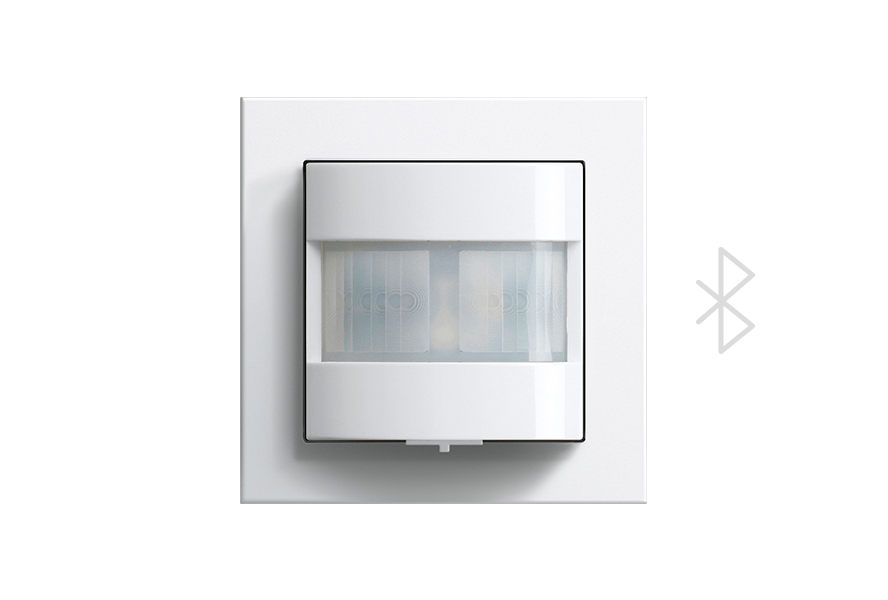

System 3000 Gira
Moduł nakładany czujnika ruchu 1,10 m
Komfort BT

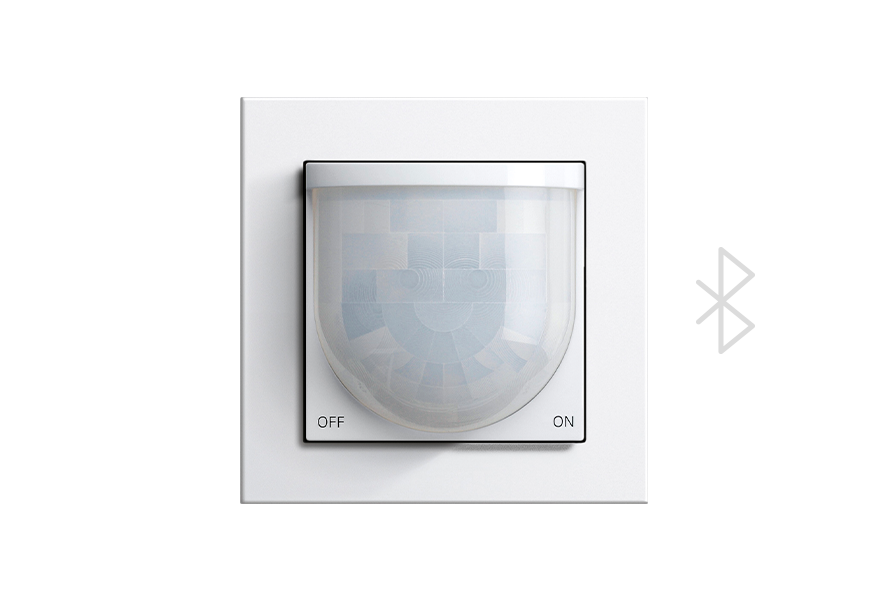

System 3000 Gira
Moduł nakładany czujnika ruchu 2,20 m
Komfort BT

Moduł nakładany czujnika ruchu reguluje oświetlenie w zależności od ruchu oraz jasności otoczenia. Włącza on automatycznie oświetlenie w przypadku ruchu w polu wykrywania oraz jeśli jest wystarczająco ciemno.
Oświetlenie jest wyłączane,

• gdy ruch nie jest już wykrywany i upłynął ustawiony czas opóźnienia lub
• gdy znów jest dostatecznie jasno i upłynął ustawiony czas opóźnienia.

Zapewnia to wygodę i oszczędność energii. Moduł nakładany czujnika ruchu ma duże pole wykrywania dzięki specjalnej konstrukcji soczewek. Ustawienia można wprowadzać wygodnie za pomocą smartfona i aplikacji Gira System 3000.

Szczegółowe informacje o produkcie:

  • Automatyczne włączanie oświetlenia, w zależności od termicznej detekcji ruchu oraz jasności otoczenia
  • Zakres wykrywania 180°
  • Zaślepka nasadzana do ograniczania zakresu wykrywania (tylko w przypadku wersji 1,10 m)
  • Rozszerzanie zakresu wykrywania za pośrednictwem wtórników
  • Możliwość ustawienia poziomu jasności, czasu opóźnienia i czułości w celu włączania
  • Funkcja klatki schodowej z ostrzeganiem o wyłączaniu
  • Zoptymalizowane zapobieganie włamaniom poprzez symulację obecności i funkcję alarmową
  • Funkcja oświetlenia nocnego i hotelowego
  • Możliwość ustawienia podstawowego natężenia oświetlenia
  • Ustawienia za pomocą smartfona aplikacji Gira System 3000
  • Przełącznik suwakowy lub przycisk do stałego włączenia/wyłączenia
  • Wysokość montażu 2,20 lub 1,10 m
  • Gira TX_44 również bryzgoszczelne zgodnie z IP44

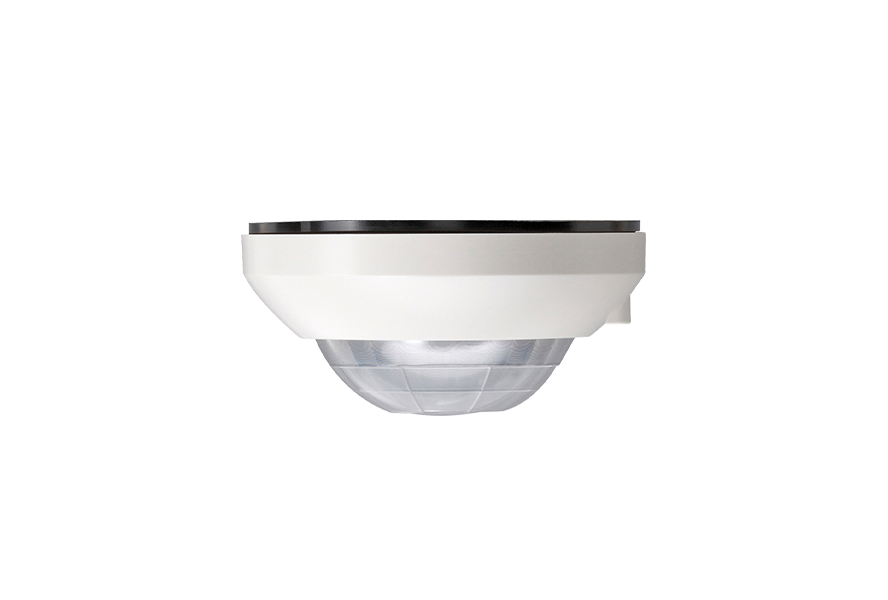

Czujnik ruchu i obecności System 3000
Moduł nakładany 360° BT

Moduł nakładany 360° BT z czujnikiem obecności i ruchu steruje oświetleniem w pomieszczeniach w zależności od ruchu oraz jasności otoczenia. Automatycznie włącza oświetlenie, gdy w polu wykrywania zostanie zarejestrowany ruch, a także gdy jest wystarczająco ciemno. Oświetlenie jest wyłączane,

• gdy ruch nie jest już wykrywany i upłynął ustawiony czas opóźnienia lub
• gdy znów jest dostatecznie jasno i upłynął ustawiony czas opóźnienia.

Zapewnia to wygodę i oszczędność energii. Moduł nakładany 360° BT z czujnikiem obecności i ruchu ma szerokie pole wykrywania dzięki specjalnej konstrukcji soczewek. Wysokości montażu nawet do sześciu metrów umożliwiają zastosowanie w korytarzach i na klatkach schodowych.

Ustawienia można wprowadzać wygodnie za pomocą aplikacji Gira System 3000.

Szczegółowe informacje o produkcie:

  • Automatyczne włączanie oświetlenia, w zależności od jasności i ruchu
  • Zakres wykrywania 360° do wysokości montażu maks. sześć metrów
  • Trzy niezależne od siebie czujniki PIR, które można konfigurować oddzielnie
  • Zaślepka nasadzana do ograniczania zakresu wykrywania
  • Rozszerzenie zakresu wykrywania za pomocą grupowania maksymalnie do dziesięciu urządzeń
  • Funkcja klatki schodowej z ostrzeganiem o wyłączaniu
  • Zoptymalizowane zapobieganie włamaniom poprzez symulację obecności i funkcję alarmową
  • Regulacja stałego natężenia oświetlenia w połączeniu ze ściemniaczami podtynkowymi
  • Możliwość stosowania jako czujnik ruchu i obecności
  • Funkcja oświetlenia nocnego
  • Możliwość ustawienia podstawowego natężenia oświetlenia
  • Ustawienia za pomocą smartfona aplikacji Gira System 3000
  • Typowa wysokość montażu: 3 m
  • Pole wykrywania kierunku ruchu stycznego: Ø 20 metrów
  • Pole wykrywania kierunku ruchu promieniowego: Ø 12 metrów

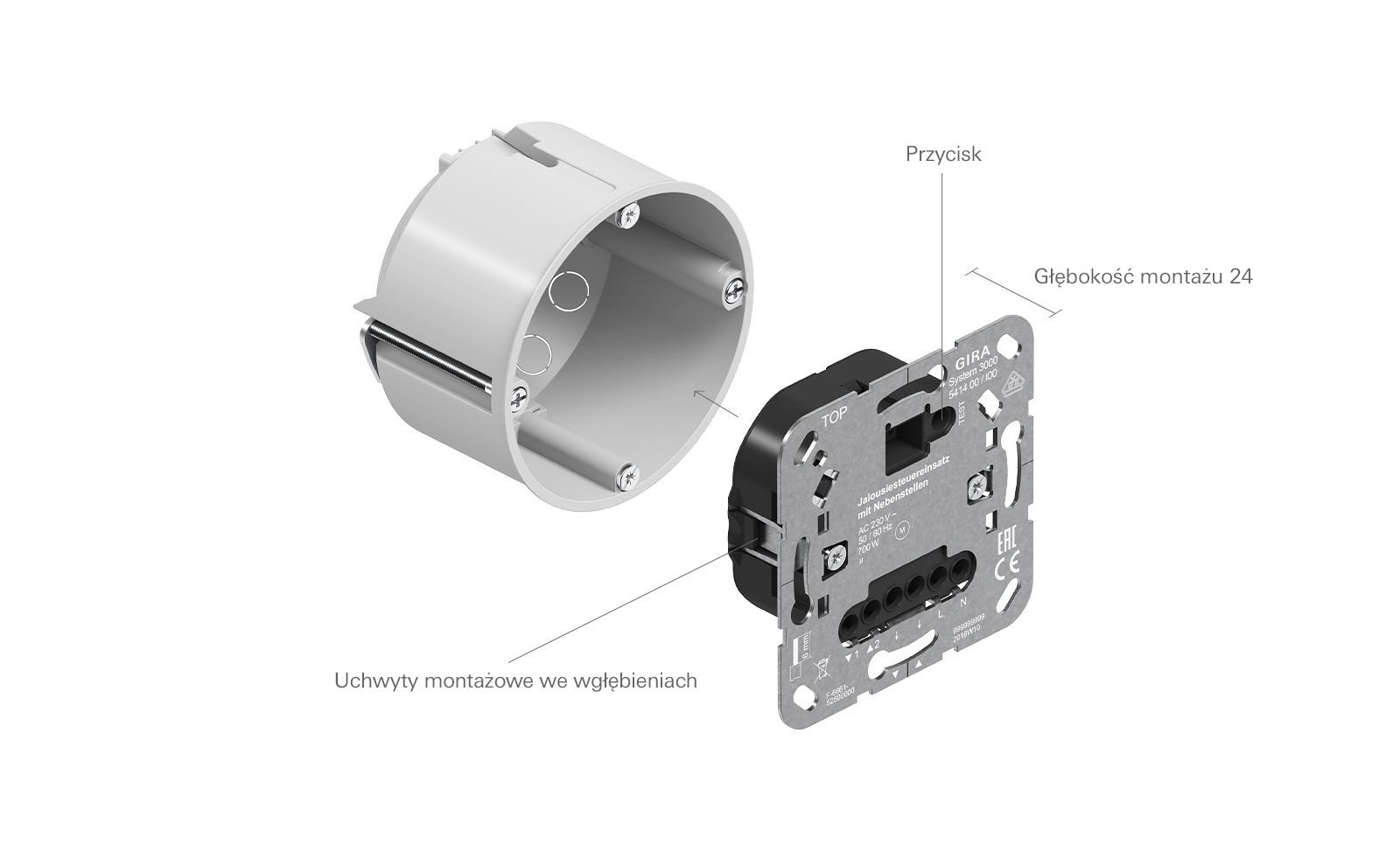

Urządzenia podtynkowe

System modułowy, który składa się z dodatkowych modułów mocy oraz modułów nakładanych do obsługi, oferuje największe pole manewru podczas realizacji różnorodnych funkcji. Możliwa jest zarówno obsługa ręczna jednym przyciskiem sterującym, jak również elektroniczne sterowanie czasowe. Wejścia wtórnikowe umożliwiają również realizację funkcji centralnych, np. za pomocą przycisku Master.

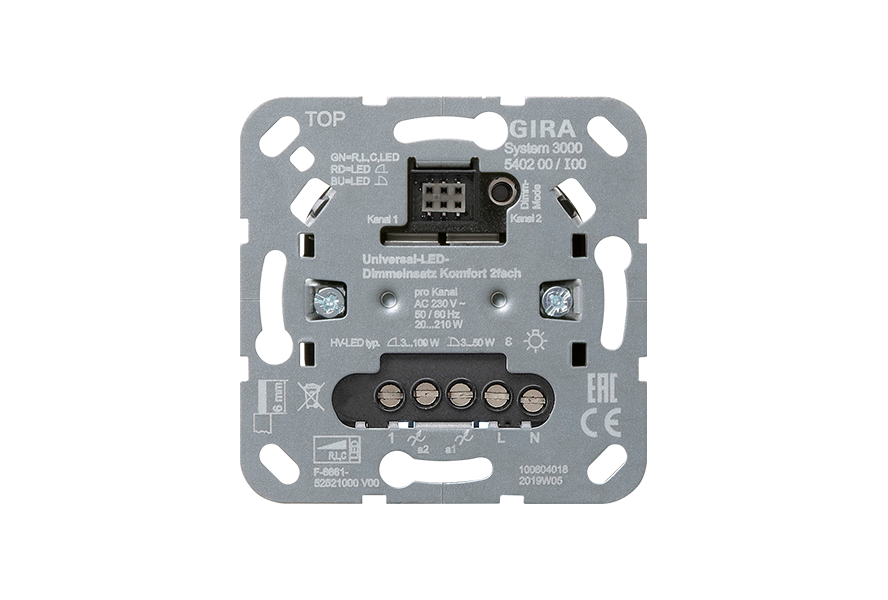

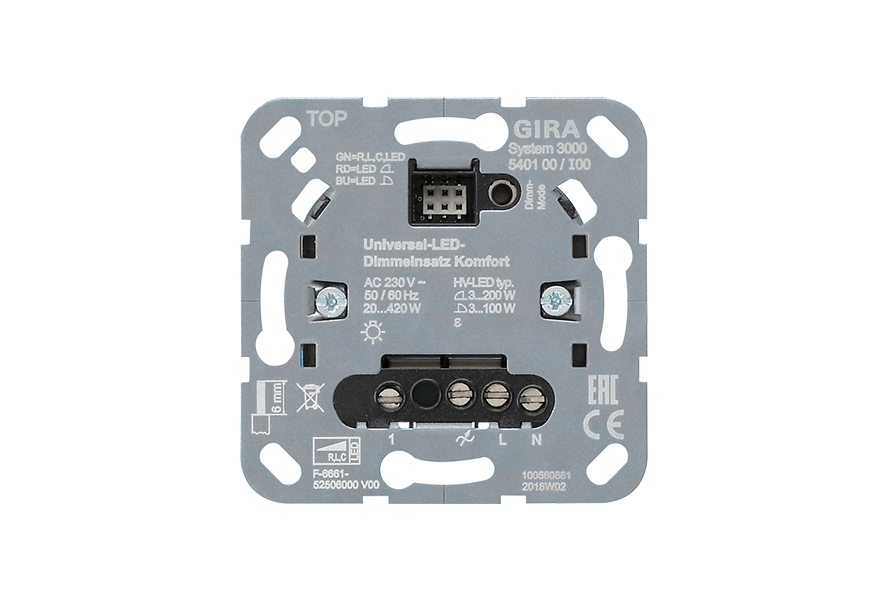

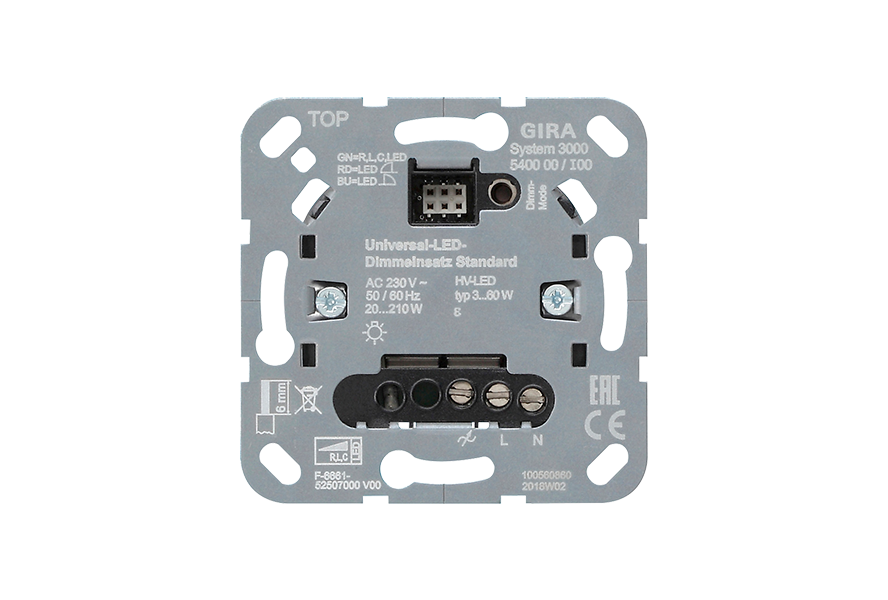

Łączniki i ściemniacze podtynkowe do sterowania oświetleniem

System 3000 Gira

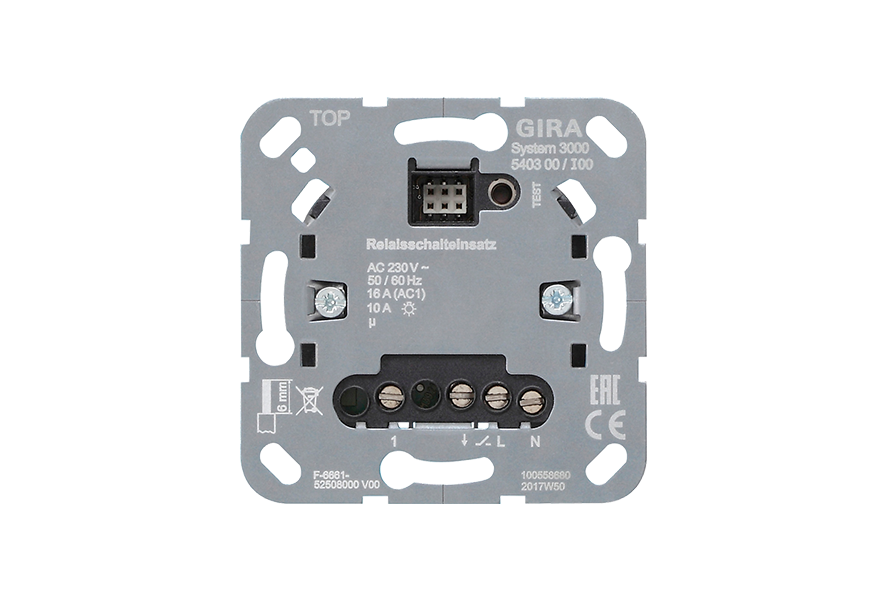

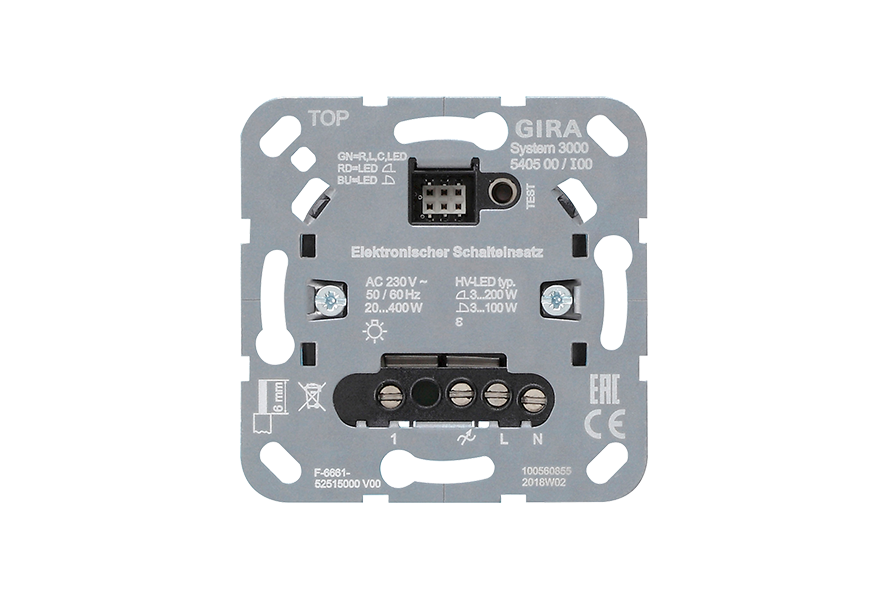

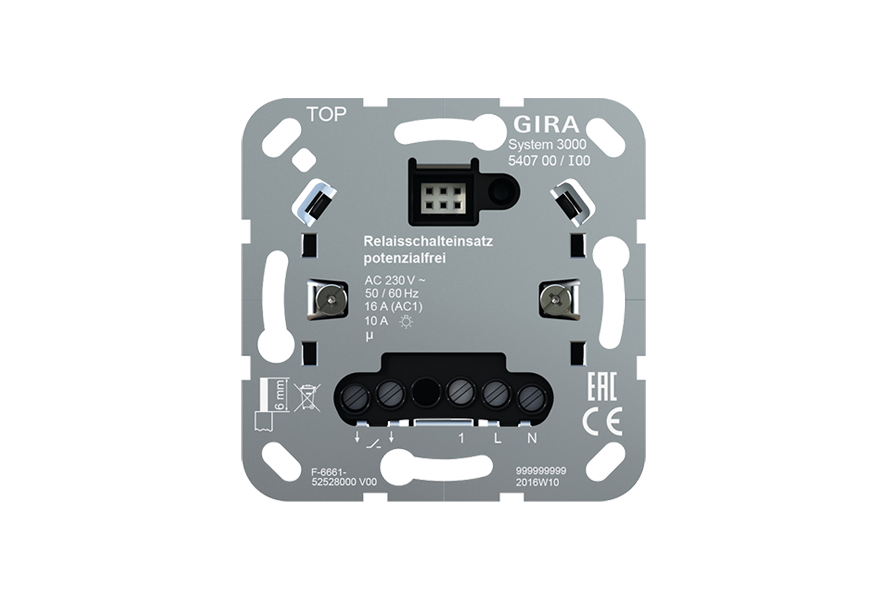

Przekaźnikowy łącznik podtynkowy

Przekaźnikowy łącznik podtynkowy przełącza różne elementy świetlne, np. LED, niskonapięciowe żarówki halogenowe lub fluorescencyjne, oraz silniki. Przycisk TEST ze wskaźnikiem LED umożliwia wygodne ustawianie czasu opóźnienia wyłączenia.

Szczegółowe informacje o produkcie:

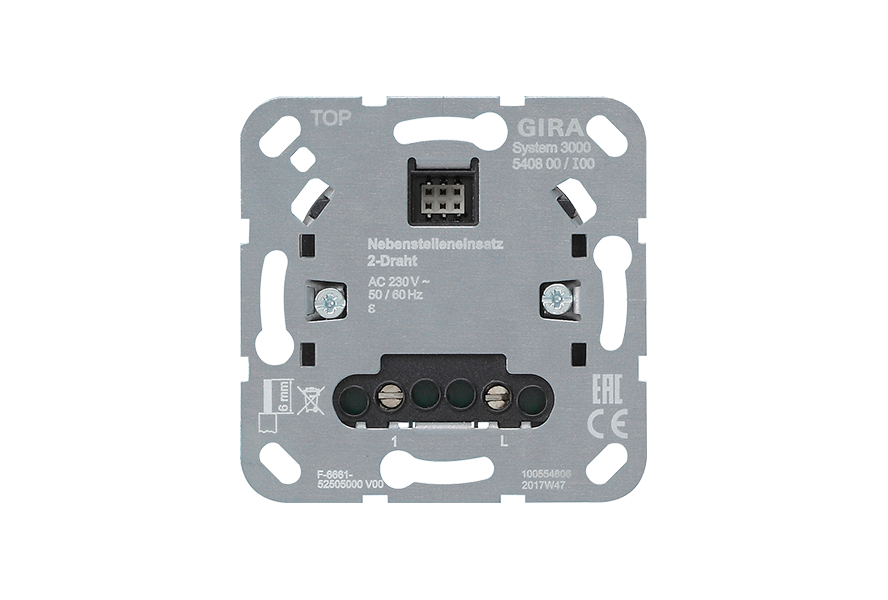

  • Wejście wtórnikowe dla 2-przewodowego, 3-przewodowego wtórnika podtynkowego i przycisku kołyskowego
  • Funkcja czasu / czasu opóźnienia regulowana za pomocą przycisku TEST
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

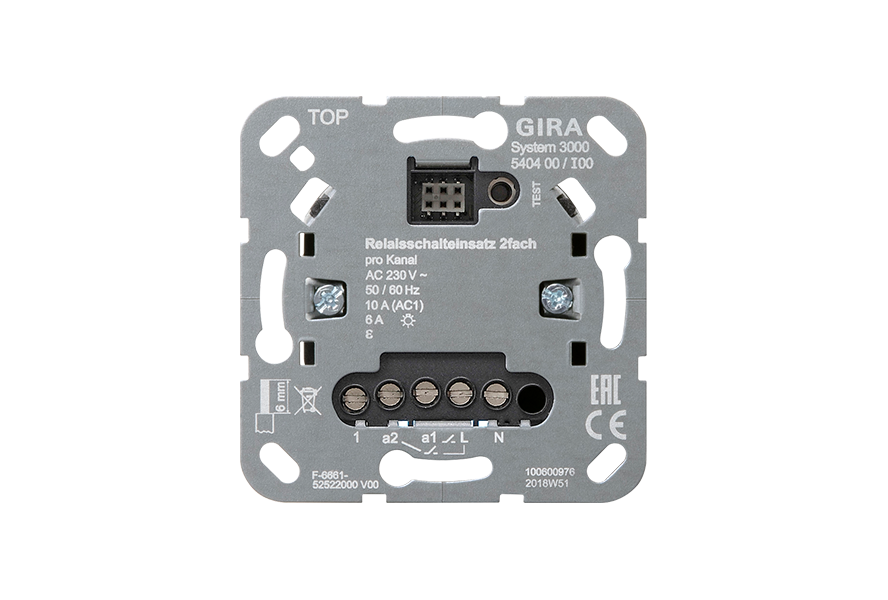

System 3000 Gira
Przekaźnikowy łącznik podtynkowy, podwójny

W połączeniu z podwójnym modułem nakładanym do obsługi podwójny przekaźnikowy łącznik podtynkowy może poprzez dwa niezależne wyjścia przełączać różne elementy świetlne, np. LED, niskonapięciowe żarówki halogenowe, fluorescencyjne, lub silniki. Dla drugiego wyjścia można aktywować funkcję czasową. W połączeniu z jednym modułem nakładanym do obsługi oba wyjścia są przełączane razem. Dla drugiego wyjścia można ustawić opóźnienie włączenia wynoszące 3 minuty i czas opóźnienia wyłączenia (np. dla światła i wentylatorów w łazience).

Szczegółowe informacje o produkcie:

  • Wejście wtórnikowe dla 2-przewodowego, 3-przewodowego
    wtórnika podtynkowego i przycisku kołyskowego
  • Funkcja czasu / czasu opóźnienia regulowana za pomocą przycisku TEST
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

System 3000 Gira
Elektroniczny łącznik podtynkowy

Elektroniczny łącznik podtynkowy włącza żarówki,
lampy halogenowe WN, transformatory elektroniczne lub indukcyjne z lampami halogenowymi lub diodowymi oraz ściemniane żarówki LED HV lub świetlówki kompaktowe. Elektroniczny łącznik podtynkowy może działać z przewodem neutralnym lub bez. Ustawiony tryb pracy jest sygnalizowany przez diodę LED.

Szczegółowe informacje o produkcie:

  • Włączanie za pośrednictwem łagodnego startu oszczędzającego lampy
  • Możliwe przyłączenie wtórników
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

System 3000 Gira

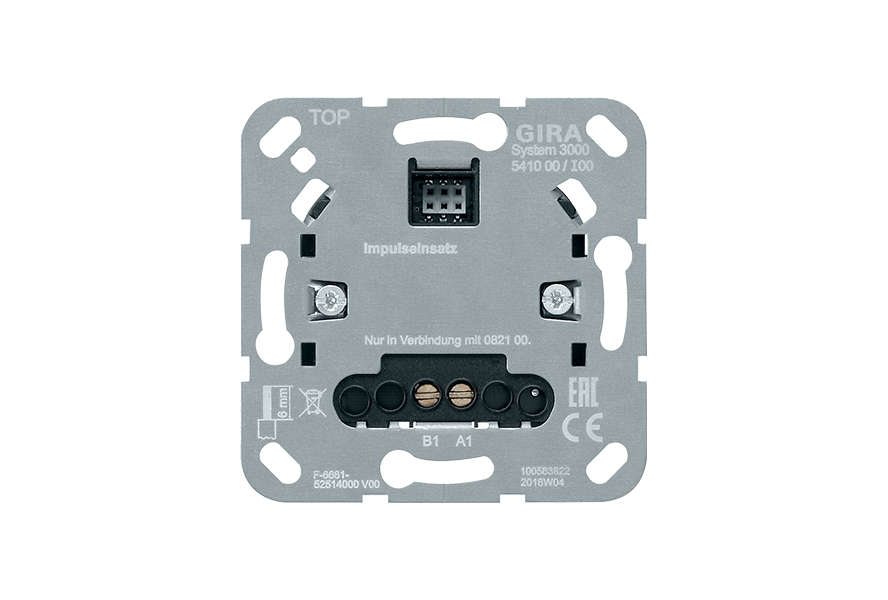

Podtynkowy przekaźnik impulsowy

Podtynkowy przekaźnik impulsowy w połączeniu z modułem nakładanym do obsługi lub czujnikiem ruchu umożliwia ręczne lub automatyczne sterowanie oświetleniem na klatce schodowej na poszczególnych piętrach. W połączeniu z automatem schodowym REG istniejące instalacje schodowe można przekształcić w automatyczne sterowanie oświetleniem bez konieczności przerabiania instalacji.

Szczegółowe informacje o produkcie:

  • Montaż lub doposażenie czujników ruchu na klatce schodowej
  • Proste doposażenie istniejących instalacji 3- lub 4-przewodowych
  • Eksploatacja z automatami schodowymi REG
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

System 3000 Gira

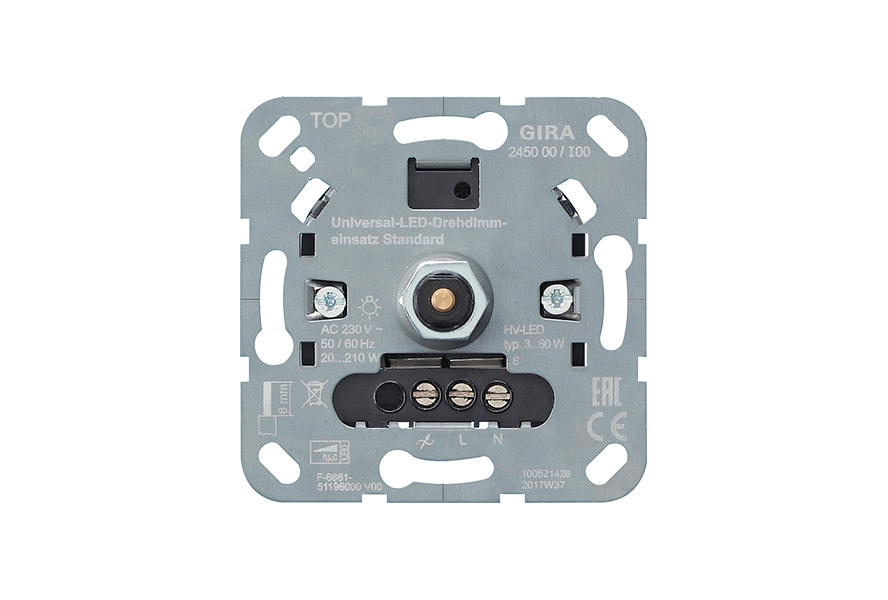

Uniwersalny obrotowy ściemniacz podtynkowy do lamp LED
Standard

Uniwersalny obrotowy ściemniacz podtynkowy do lamp LED Standard
włącza i ściemnia oświetlenie. Eksploatacja jest możliwa z przewodem neutralnym
lub bez.

Szczegółowe informacje o produkcie:

  • Automatyczne ustawianie trybu eksploatacji odpowiedniego dla obciążenia
  • Włączanie za pośrednictwem łagodnego startu oszczędzającego lampy
  • Możliwość regulacji minimalnej jasności
  • Możliwość zapisania jasności włączania lub ostatniej jasności
  • Elektroniczne zabezpieczenie przed przegrzaniem
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

System 3000 Gira

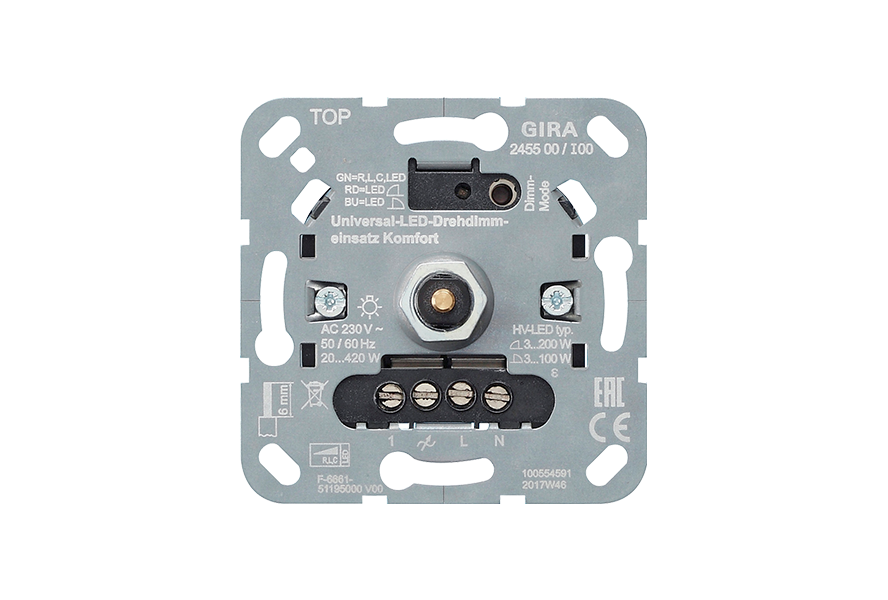

Uniwersalny obrotowy ściemniacz podtynkowy do lamp LED
Komfort

Uniwersalny obrotowy ściemniacz podtynkowy do lamp LED Komfort włącza i ściemnia oświetlenie. Eksploatacja jest możliwa z przewodem neutralnym lub bez. Ściemniacz można wygodnie regulować za pomocą przycisku ściemniania ze wskaźnikiem LED.

Szczegółowe informacje o produkcie:

  • Automatyczne lub ręczne ustawianie trybu eksploatacji
    odpowiedniego dla obciążenia
  • Włączanie za pośrednictwem łagodnego startu oszczędzającego lampy
  • Możliwość regulacji minimalnej jasności
  • Możliwość zapisania jasności włączania lub ostatniej jasności
  • Wejście wtórnikowe do podtynkowego wtórnika obrotowego,
    ściemniacza do lamp LED, 2-przewodowego lub
    3-przewodowego wtórnika podtynkowego i przycisku kołyskowego
  • Elektroniczne zabezpieczenie przed przegrzaniem
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

System 3000 Gira
Uniwersalny ściemniacz podtynkowy do lamp LED
Standard


System 3000 Gira
Uniwersalny ściemniacz podtynkowy do lamp LED
Komfort

Uniwersalny ściemniacz podtynkowy do lamp LED Standard umożliwia włączanie i ściemnianie oświetlenia. Jako uniwersalny ściemniacz do lamp LED automatycznie dostosowuje się do nacinania lub odcinania fazy. Eksploatacja jest możliwa z przewodem neutralnym lub bez. Ściemniacz można wygodnie regulować za pomocą przycisku ściemniania ze wskaźnikiem LED.

Szczegółowe informacje o produkcie:

  • Automatyczne lub ręczne ustawianie trybu eksploatacji odpowiedniego dla obciążenia
  • Możliwość regulacji minimalnej jasności
  • Możliwość zapisania jasności włączania lub ostatniej jasności
  • Wejście wtórnikowe dla 2-przewodowego, 3-przewodowego
    wtórnika podtynkowego i przycisku kołyskowego (tylko Komfort)
  • Elektroniczne zabezpieczenie przed przegrzaniem
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

System 3000 Gira
Uniwersalny ściemniacz podtynkowy do lamp LED
Komfort, podwójny

Podwójny uniwersalny ściemniacz podtynkowy do lamp LED Komfort z serii System 3000 umożliwia niezależne przełączanie i ściemnianie dwóch źródeł oświetlenia. Nadaje się do zwykłych elementów świetlnych, w tym żarówek LED. Obsługa za pomocą innych modułów nakładanych (czujniki ruchu, zegary sterujące itp.) z oferty System 3000 odpowiada zasadniczo obsłudze za pomocą modułu nakładanego do obsługi.

Szczegółowe informacje o produkcie:

  • Automatyczne lub ręczne ustawianie trybu eksploatacji odpowiedniego dla obciążenia
  • Możliwość regulacji minimalnej jasności
  • Możliwość zapisania jasności włączania lub ostatniej jasności
  • 3-przewodowy wtórnik umożliwia niezależne ściemnianie obu kanałów
  • Wejście wtórnikowe dla 2-przewodowego, 3-przewodowego wtórnika podtynkowego i przycisku kołyskowego
  • Elektroniczne zabezpieczenie przed przegrzaniem
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

System 3000 Gira

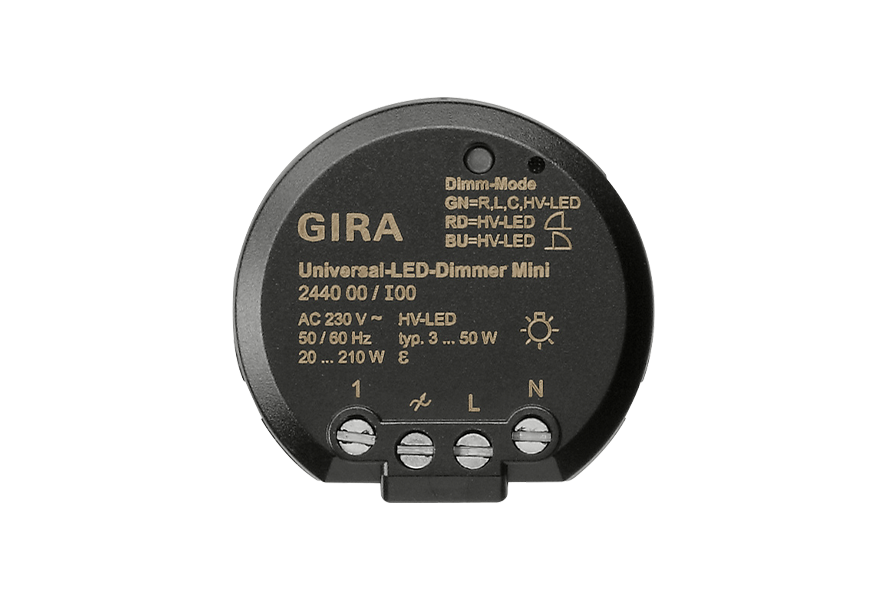

Ściemniacz uniwersalny do lamp LED Mini

Ściemniacz uniwersalny do lamp LED Mini umożliwia
włączanie i ściemnianie oświetlenia. Eksploatacja jest możliwa z przewodem
neutralnym lub bez. Obsługa odbywa się za pomocą 2-przewodowego lub 3-przewodowego wtórnika podtynkowego z modułem nakładanym do obsługi, przyciskiem kołyskowym lub podtynkowym wtórnikiem obrotowym do ściemniaczy do lamp LED.

Szczegółowe informacje o produkcie:

  • Automatyczne lub ręczne ustawianie trybu eksploatacji odpowiedniego dla obciążenia
  • Ustawiony tryb pracy jest sygnalizowany za pomocą diody
  • Możliwość zapisania jasności włączania lub ostatniej jasności
  • Możliwość regulacji minimalnej jasności
  • Elektroniczne zabezpieczenie przed przegrzaniem
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

System 3000 Gira

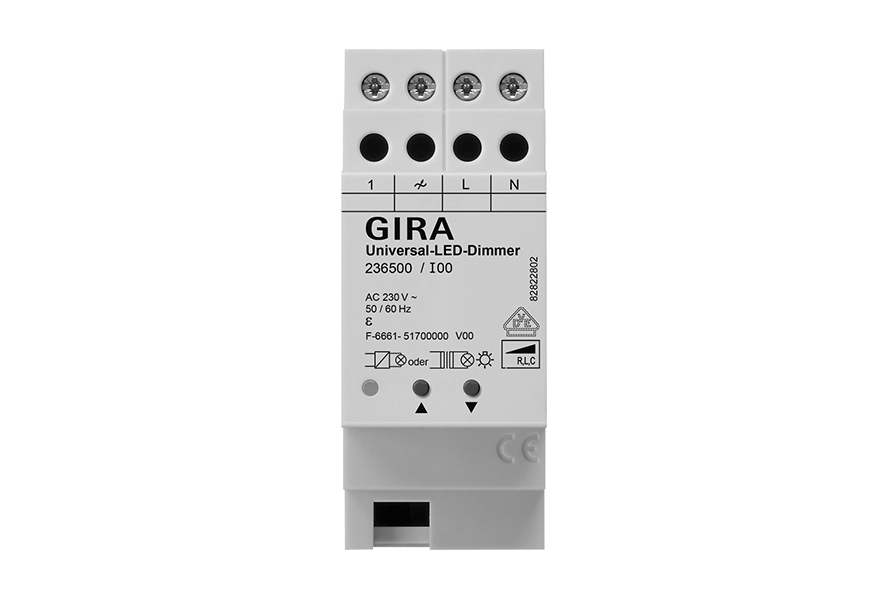

Ściemniacz uniwersalny do lamp LED REG

Ściemniacz uniwersalny do lamp LED REG umożliwia włączanie i ściemnianie oświetlenia. Zaleta: podczas remontu nie trzeba układać nowych kabli. Można go zamontować bezpośrednio w istniejącej instalacji. Wymagane komponenty znikają centralnie w podrozdzielni. Ściemniacz REG jest montowany w podrozdzielni na szynach montażowych EN 60715.

Szczegółowe informacje o produkcie:

  • Obsługa odbywa się za pomocą 2-przewodowego lub 3-przewodowego wtórnika podtynkowego z modułem nakładanym do obsługi, przycisku kołyskowego lub podtynkowego wtórnika obrotowego do ściemniaczy do lamp LED
  • Automatyczne lub ręczne ustawianie trybu eksploatacji odpowiedniego dla obciążenia
  • Ustawiony tryb pracy jest sygnalizowany za pomocą diody
  • Włączanie za pośrednictwem łagodnego startu oszczędzającego lampy
  • Możliwość zapisania jasności włączania lub ostatniej jasności
  • Możliwość regulacji minimalnej jasności
  • Montaż w podrozdzielni na szynach montażowych
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

System 3000 Gira

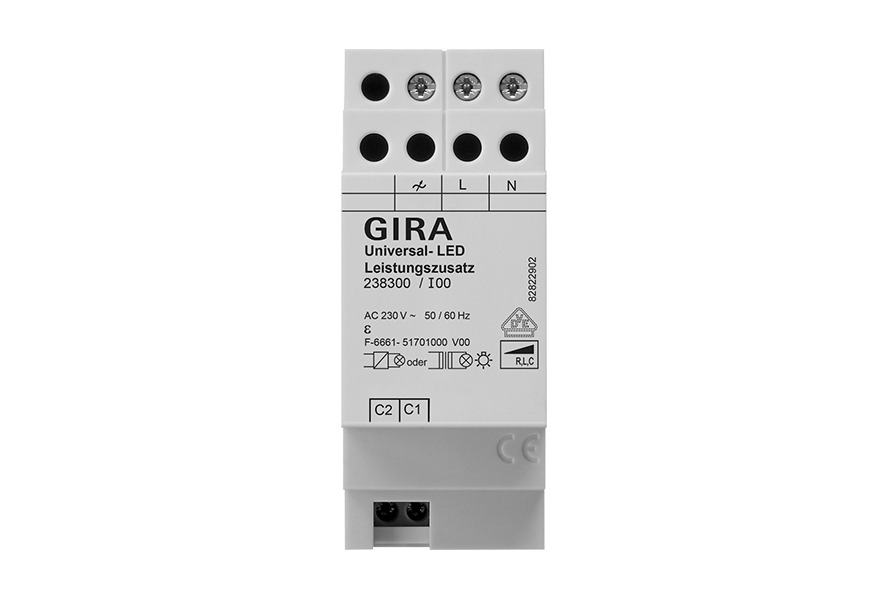

Uniwersalny dodatkowy moduł mocy LED
REG

Uniwersalny dodatkowy moduł mocy LED REG jest modułowym rozszerzeniem w zależności od wymaganej mocy ściemniaczy. Umożliwia również wygodne przełączanie i ściemnianie elementów diodowych. Dodatkowy moduł mocy jest obsługiwany za pomocą poprzedzającego ściemniacza.

Szczegółowe informacje o produkcie:

  • Do ściemniacza można podłączyć kilka uniwersalnych dodatkowych modułów mocy LED REG
  • Możliwość stosowania również ze ściemniaczami podtynkowymi

  • Przyłączone odbiorniki są zasilane przez wspólny
    przewód zasilania
  • Elektroniczne zabezpieczenie przed przegrzaniem
  • Montaż w podrozdzielni na szynach montażowych
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

System 3000 Gira
Moduł sterujący DALI Power
Urządzenie podtynkowe

Jednokanałowy moduł sterujący DALI Power do zastosowania podtynkowego steruje oprawami z interfejsem DALI oraz statecznikami DALI z funkcją Tunable White i bez niej. Obsługa odbywa się za pomocą modułów do obsługi lub zegarów sterujących albo czujników ruchu i obecności Gira.

Szczegółowe informacje o produkcie:

  • Eksploatacja z napięciem sieciowym (eksploatacja aktywna)
  • Urządzenie zapewnia podczas aktywnej eksploatacji niezbędny prąd sterujący dla 18 urządzeń DALI (możliwość rozszerzenia do 72)
  • Włączanie z ostatnio ustawioną lub zapisaną jasnością/temperaturą barwową
  • Zakres temperatur barwowych od 2000 do 10 000 K
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

System 3000 Gira
Wtórnik podtynkowy 2-przewodowy

Wtórnik podtynkowy 2-przewodowy służy do przełączania i ściemniania oświetlenia. Wtórnik ma zawsze tyle samo funkcji co moduł nakładany w punkcie głównym. Eksploatacja jest możliwa w połączeniu z modułem nakładanym do obsługi.

Szczegółowe informacje o produkcie:

  • Możliwość łączenia tylko z modułem nakładanym do obsługi z symbolami strzałki lub bez
  • Konfiguracja dodatkowych urządzeń do obsługi, przeznaczonych do sterowania funkcjami Systemu 3000 Gira
  • Do punktu głównego można podłączyć dowolną liczbę 2-przewodowych wtórników podtynkowych – całkowita długość przewodu może wynosić maksymalnie 100 m
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

System 3000 Gira

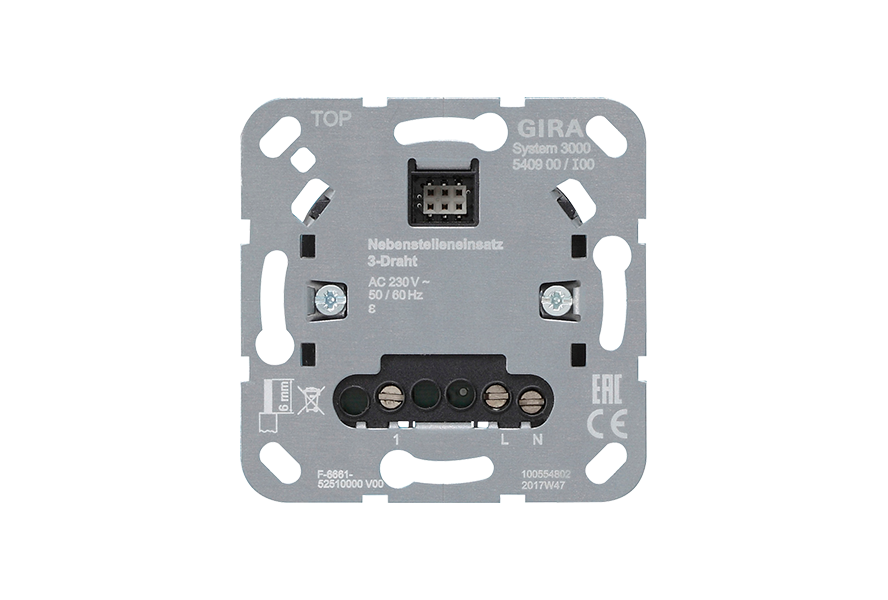

Wtórnik podtynkowy 3-przewodowy

Wtórnik podtynkowy 3-przewodowy oferuje
w zależności od modułu nakładanego i podtynkowego w punkcie głównym
najróżniejsze funkcje. Wtórnik ma zawsze tyle samo funkcji co moduł nakładany w punkcie głównym.
Eksploatacja odbywa się za pomocą modułów nakładanych z serii System 3000 Gira.

Szczegółowe informacje o produkcie:

  • Możliwość łączenia ze wszystkimi modułami nakładanymi
  • Rozszerzenie pola wykrywania
    czujników ruchu
  • Steruje maksymalnie pięcioma punktami głównymi w funkcji centralnej

  • Do jednego lub kilku punktów głównych można podłączyć do dziesięciu 3-przewodowych wtórników podtynkowych, a w przypadku oddzielnego ułożenia przewodu wtórnikowego i zasilającego do dziesięciu 3-przewodowych wtórników podtynkowych

  • Całkowita długość przewodu maks. 100 m
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

System 3000 Gira

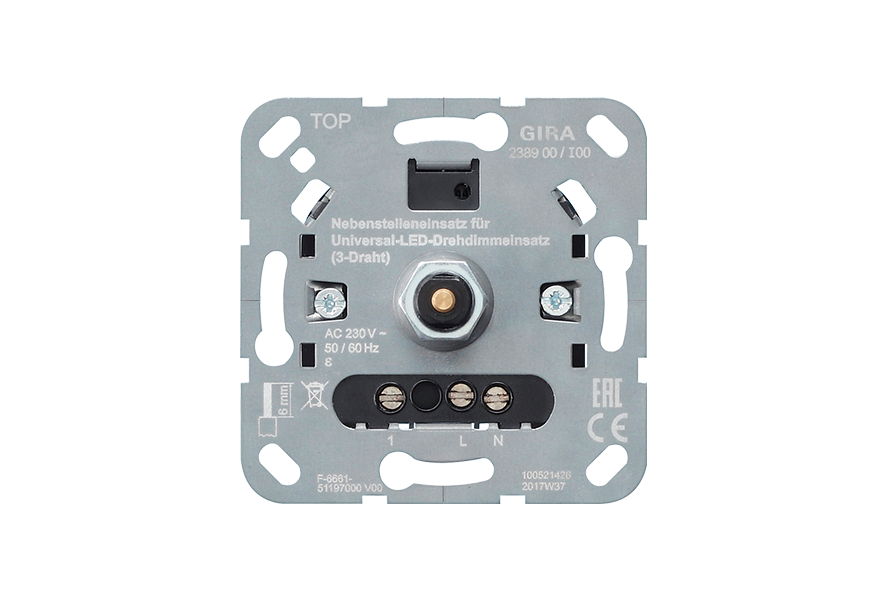

Podtynkowy wtórnik obrotowy
3-przewodowy do ściemniacza do lamp LED

3-przewodowy podtynkowy wtórnik obrotowy umożliwia sterowanie wszystkimi ściemniaczami System 3000 z wejściem wtórnikowym.

Szczegółowe informacje o produkcie:

  • Obsługa jest identyczna jak w przypadku uniwersalnego obrotowego ściemniacza podtynkowego do lamp LED
  • Do jednego lub kilku punktów głównych można podłączyć do pięciu podtynkowych wtórników obrotowych
  • Całkowita długość przewodu maks. 100 m
  • AC 230 V, 50/60 Hz
  • Znak VDE
  • Zaciski śrubowe

Łatwy i elastyczny montaż

System 3000 Gira ma wiele praktycznych funkcji ułatwiających instalację i uruchomienie. Dzięki głębokości zabudowy wynoszącej zaledwie 24 mm nowe moduły podtynkowe pozostawiają więcej miejsca w puszkach podtynkowych, ułatwiając wykonanie okablowania. Wpuszczane łapki montażowe ułatwiają instalację i zapewniają wyższy poziom bezpieczeństwa. Uruchomienie przyłączonych odbiorników jest możliwe za pomocą przycisku testowego, zapewniającego kontrolę działania bez modułu nakładanego do obsługi. W zależności od modułu nakładanego do obsługi pobór mocy samych urządzeń wynosi zaledwie od 0,2 W do 0,5 W.

Instrukcje obsługi i montażu można pobrać szybko i łatwo za pośrednictwem linku.

Kroki montażowe

Wpuszczane łapki montażowe ułatwiają montaż urządzeń podtynkowych w puszce podtynkowej. Dzięki głębokości zabudowy wynoszącej zaledwie 24 mm pozostawiają one wiele miejsca w puszce podtynkowej, ułatwiając wykonanie okablowania.

Wybraną ramkę należy zamontować na urządzeniu podtynkowym, a następnie zamontować moduł nakładany do obsługi.

Ramka i moduł nakładany do obsługi tworzą na ścianie harmonijną całość. System Gira z dziesięcioma programami stylistycznymi i ponad 75 wariantami ramek otwiera różnorodne możliwości aranżacyjne.

Do pobrania

Instrukcje obsługi

Następujące pliki nie są dostępne w wybranym języku, ale ewentualnie w innych tłumaczeniach.

Relay switching insert

User manual.

Bestell-Nr 5403 00

PDF, 509,2 KB

Download


Relay switching insert 2-gang

Operating instructions.

Bestell-Nr 5404 00

PDF, 335,2 KB

Download


Electronic switching insert

User manual.

Bestell-Nr 5405 00

PDF, 490,7 KB

Download


Impulse insert, Automatic staircase lighting mechanism

User manual.

Bestell-Nr 0821 00, 5410 00

PDF, 505,5 KB

Download


Universal LED rotary dimming insert Standard

Operating instructions.

Bestell-Nr 2450 00

PDF, 428,3 KB

Download


Universal LED rotary dimming insert Komfort

Operating instructions.

Bestell-Nr 2455 00

PDF, 519,1 KB

Download


Universal LED dimming insert Standard

User manual.

Bestell-Nr 5400 00

PDF, 329,7 KB

Download


Universal LED dimming insert Komfort

User manual.

Bestell-Nr 5401 00

PDF, 454,5 KB

Download


Universal LED dimming insert Komfort 2-gang

Operating instructions.

Bestell-Nr 5402 00

PDF, 413,4 KB

Download


Universal LED dimmer Mini

Operating instructions.

Bestell-Nr 2440 00

PDF, 384,3 KB

Download


Universal LED dimmer

User manual.

Bestell-Nr 2365 00

PDF, 434,3 KB

Download


Universal LED power booster DRA

Operating instructions.

Bestell-Nr 2383 00

PDF, 897,3 KB

Download


Flush-mounted DALI Power control unit insert

User manual.

Bestell-Nr 5406 00

PDF, 450,5 KB

Download


Operating top unit Memory

User manual.

Bestell-Nr 5363 ..

PDF, 173,7 KB

Download


Blind timer and timer Display

User manual.

Bestell-Nr 5366 ..

PDF, 363,8 KB

Download


Blind timer and timer BT, Operating top unit BT

Operating instructions.

Bestell-Nr 5367 .., 5368 ..

PDF, 524,5 KB

Download


Gira Bluetooth app

Operating instructions.

PDF, 1,4 MB

Download


Brightness and temperature sensor Bluetooth

User manual.

Bestell-Nr 5466 02

PDF, 371,7 KB

Download


Brightness and temperature sensor BT

Operating instructions, from index I02.

Bestell-Nr 5466 02

PDF, 2,5 MB

Download


Motion detector top unit 1.10 m / 2,20 m Standard

User manual.

Bestell-Nr 5373 .., 5375 ..

PDF, 1,7 MB

Download


Motion detector top unit 1.10 m / 2,20 m Komfort BT

User manual.

Bestell-Nr 5374 .., 5376 ..

PDF, 1,9 MB

Download


Presence and motion detector 360° top unit BT

User manual.

Bestell-Nr 5377 02

PDF, 565,2 KB

Download


Wireless operating top unit Memory, Wireless operating top unit

Operating instructions

Bestell-Nr 5492 .., 5493 .., 5494 .., 5495 ..

PDF, 455,1 KB

Download

Instrukcje montażu

Następujące pliki nie są dostępne w wybranym języku, ale ewentualnie w innych tłumaczeniach.

Alternative rockers

Instructions for assembly.

Bestell-Nr 5369 .., 5370 .., 5371 .., 5372 .., 5386 .., 5387 .., 5388 .., 5389 ..

PDF, 3,0 MB

Download

Broszury

Gira Smart Home

Bestell-Nr 18124 85

PDF, 1,9 MB

Download

Następujące pliki nie są dostępne w wybranym języku, ale ewentualnie w innych tłumaczeniach.

Gira Flexible building technology

Smart building and modernisation.

Bestell-Nr 18145 10

PDF, 3,6 MB

Download

Przewodniki / Podstawy systemu

Następujące pliki nie są dostępne w wybranym języku, ale ewentualnie w innych tłumaczeniach.

Gira System 3000

System basics

PDF, 4,3 MB

Download

Sterowanie oświetleniem Moduły nakładane do obsługi Czujnik ruchu Urządzenia podtynkowe Instalacja Pliki do pobrania
