Control de luz Gira System 3000

Control de luz convencional o mediante aplicación Bluetooth

El Gira System 3000 ofrece la máxima flexibilidad y el mejor confort para el control avanzado de la luz: los diferentes módulos de superficie de mando ofrecen un manejo sencillo y una solución funcional y estéticamente convincente para cada necesidad de confort.

  • Conmutación y regulación de la luz
  • Manualmente mediante interruptor y aplicación o automáticamente
    mediante detectores de movimiento y relojes temporizadores
  • Definición de tiempos de conexión automática
  • Simulación de presencia
  • Con productos eNet y compatibles con KNX RF
  • Los tiempos de conmutación se pueden ajustar a la salida y puesta del sol mediante el astroprograma integrado
  • Ajuste individual de la luminosidad
  • Función de luz nocturna y función de hotel
  • Distintas variantes de marco a elegir
  • Fácil puesta en servicio

Detalles de los módulos de superficie de mando Gira System 3000 para control de la luz

Los módulos de superficie para el control de luz Gira System 3000 se caracterizan por un manejo intuitivo y una clara identificación de las teclas. Diferentes variantes permiten una comodidad de manejo a medida, de manera opcional mediante módulos de superficie de mando o módulos de superficie táctil, con Bluetooth o radio eNet. Incluso los módulos de superficie de mando sencillos almacenan una luminosidad de conexión individual. Las funciones de los dispositivos con Memory y Display abarcan desde el control temporizado sencillo hasta las amplias posibilidades de control con el reloj temporizador Bluetooth. Mientras que los ajustes sencillos se realizan de manera directa y sin ayudas en el dispositivo, las programaciones exhaustivas se llevan a cabo cómodamente con la aplicación Gira System 3000 a través de un smartphone o tablet. Del mismo modo también es posible programar en el System 3000 los detectores de movimiento para el control automático de la luz.

Módulo de superficie de mando Gira System 3000

Módulo de superficie de mando de 2 elementos Gira System 3000

Transmisor de pared Gira Bluetooth

Módulo de superficie de mando con símbolos de flecha Gira System 3000

Módulo de superficie de mando Gira System 3000 Bluetooth

Módulo de superficie de mando Memory Gira System 3000

Módulo de superficie táctil Gira System 3000, Gira E2, blanco brillante

Gira System 3000 Reloj de persianas y temporizador Display

Reloj de persianas y temporizador Bluetooth Gira System 3000

Módulo de superficie de mando inalámbrico Memory Gira eNet

Módulo de superficie de mando inalámbrico Memory Gira eNet con símbolos de flecha


Manejo y programación intuitivos con el reloj de persianas y temporizador Display Gira System 3000

El sistema detecta por sí solo que el elemento de mando está montado en el mecanismo de control de luz. Las teclas sensibles al tacto y una pantalla iluminada de alto contraste permiten manejar el reloj temporizador Display con más comodidad que nunca. Las funciones abarcan desde ajustes manuales directos hasta posibilidades de control automático.

Además del manejo manual, para programar los tiempos de conmutación se puede adoptar la hora actual para los siete días con solo pulsar un botón. También se pueden hacer ajustes individuales por separado según días de la semana y fin de semana a través del menú. El cambio entre horario de verano y de invierno es automático.

  • Control manual de luz
  • Memorización de la luminosidad de conexión individual
  • Reloj temporizador: fácil de manejar y programar
  • Programación rápida: almacenamiento de la hora actual
    como tiempo de conmutación
  • Función de bloqueo para desactivar el funcionamiento de los dispositivos auxiliares y
    el funcionamiento automático
  • Programa de temporización Standard
  • Cambio automático entre horario de verano y de invierno
  • Temperatura ambiente: -5 °C a +45 °C
  • Precisión por mes: ± 10 s
  • Autonomía máxima: aprox. 4 h
  • Control manual de luz
  • Memorización de la luminosidad de conexión individual
  • Reloj temporizador: fácil de manejar y programar
  • Hasta 40 tiempos de conmutación individuales
  • Copia y transferencia de la programación a otros relojes temporizadores
  • Función de bloqueo para desactivar el funcionamiento de los dispositivos auxiliares y
    el funcionamiento automático
  • Cambio automático entre horario de verano y de invierno
  • Temperatura ambiente: -5 °C a +45 °C
  • Precisión por mes: ± 10 s
  • Autonomía máxima: aprox. 4 h

Funciones del módulo de superficie de mando Bluetooth Gira System 3000

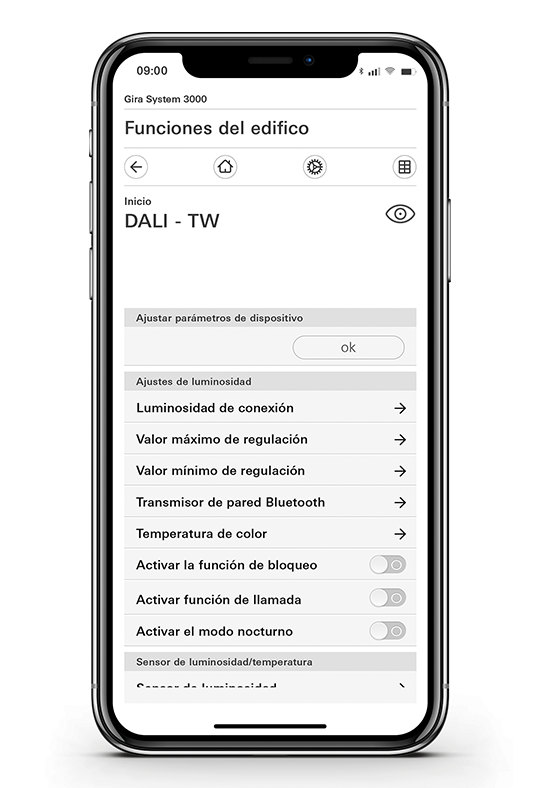

Fácil manejo mediante la aplicación Gira System 3000

Programación y control desde el sofá con toda comodidad y según sus necesidades: Con el módulo de superficie de mando de reloj de persianas y temporizador Gira System 3000 Bluetooth, el control de la luz pasa a una nueva dimensión. El smartphone o la tablet se convierten en una central de conmutación. Mediante la aplicación Gira System 3000, en una pantalla grande, se tienen a la vista y perfectamente bajo control todos los ajustes para diferentes fuentes de luz. Los programas de temporización ya creados se pueden copiar sin inconvenientes en otros módulos de superficie de mando. Con la actualización v1.4, todos los módulos de superficie Bluetooth existentes se pueden actualizar a través de la aplicación. A partir del otoño, los módulos de superficie serán actualizados automáticamente.



Función de bloqueo

La función de bloqueo, así como el modo nocturno del LED de estado, se pueden controlar a través de la aplicación.

Módulos de superficie del System 3000 afectados

Los tiempos de conmutación se pueden activar individualmente

Antes, los relojes temporizadores solo podían activarse y desactivarse juntos, ahora es posible hacerlo por separado. Por ejemplo, se pueden establecer simulaciones temporales durante los períodos de vacaciones.

Módulos de superficie del System 3000 afectados

Simulación de
presencia

Ahora, los relojes temporizadores también ofrecen la simulación de presencia, por lo que ya no solo se puede activar y desactivar manualmente a través de la aplicación.

Módulos de superficie del System 3000 afectados

Gira System 3000
Módulo de superficie de mando

El módulo de superficie de mando Standard permite un control manual y fiable de la luz. Este dispositivo puede almacenar un nivel de regulación individual
como posición intermedia.

  • Control manual de luz
  • Memorización de la luminosidad de conexión individual
  • Temperatura ambiente: -5 °C a +45 °C

Gira System 3000
Módulo de superficie de mando de 2 elementos

Combinando el módulo de superficie de mando de 2 elementos con mecanismos empotrables de 2 canales, se pueden controlar simultáneamente dos canales de atenuación y conmutación independientemente uno del otro.

  • Control manual de luz
  • Memorización de la luminosidad de conexión individual
  • Temperatura ambiente: -5 °C a +45 °C

Gira System 3000 eNet inalámbrico
Módulo de superficie de mando Memory

Gira System 3000 eNet inalámbrico
Módulo de superficie de mando Memory
con símbolos de flecha

Los módulos de superficie Gira System 3000 ya existentes se pueden cambiar fácilmente por un módulo de superficie de mando inalámbrico Gira eNet o se pueden colocar directamente en mecanismos empotrables System 3000. De ese modo, utilizando el transmisor inalámbrico de pared eNet, se puede añadir otro punto de conmutación en la estancia. Y para más comodidad, el módulo de superficie de mando inalámbrico eNet también se puede utilizar con el servidor Gira eNet para poder realizar el control a través de un smartphone, una tableta o un control de voz.

  • Funcionamiento en mecanismos de luz
  • Manejo manual, inalámbrico y temporizado de la iluminación
  • Memorización de una hora de conexión y desconexión. En el modo Memory, estos tiempos de conmutación se repiten a intervalos de 24 horas.
  • La función de bloqueo impide el manejo de dispositivos auxiliares y el manejo inalámbrico, además de desactivar el modo Memory.

Reloj de persianas y temporizador Gira System 3000 Bluetooth

  • Modo nocturno ajustable. Los LED de estado y de funcionamiento
    no se iluminan permanentemente
  • Indicador de estado con LED
  • En combinación con el servidor eNet, también permite el control por smartphone, tableta o control de voz
  • Transmisión inalámbrica totalmente encriptada (AES-CCM). Se puede ajustar con el servidor eNet a partir de la versión 2.2 (dependiendo del uso)
  • Temperatura ambiente: -5 °C a +45 °C

Detectores de movimiento y presencia

Para mayor seguridad y comodidad, el System 3000 ofrece componentes que controlan la iluminación automáticamente en función del movimiento. Los detectores de movimiento y de presencia de Gira son cómodos y ahorran energía: encienden automáticamente la iluminación cuando captan movimiento en el campo de detección y la apagan después de un retardo de temporización establecido.

Gira System 3000
Módulo de superficie de detector de movimiento de 1,10 m
Standard

Gira System 3000
Módulo de superficie de detector de movimiento de 2,20 m
Standard

El módulo de superficie de detector de movimiento regula la iluminación en función del movimiento y la luminosidad. Enciende automáticamente la iluminación cuando capta movimiento en el campo de detección y cuando hay suficiente oscuridad. Apaga la luz:

• Cuando ya no se detecta movimiento y ha transcurrido el retardo de temporización de dos minutos o
• Cuando vuelve a haber suficiente luminosidad y ha transcurrido el retardo de temporización de dos minutos.

Esto resulta cómodo y ahorra energía. Gracias al diseño especial de su lente, el módulo de superficie de detector de movimiento tiene un campo de detección amplio.

Detalles del producto:

Módulo de superficie de mando Gira System 3000 Bluetooth

  • Conmutación automática de la iluminación en función del movimiento térmico y de la luminosidad ambiental
  • Rango de detección de 180°
  • Plaquita insertable para limitar el rango de detección (solo para 1,10 m)
  • Control manual de la luz aún más preciso
  • Puesta en servicio rápida y sencilla con el asistente de instalación
  • Manejo y control temporizado con el dispositivo móvil a través de Bluetooth

  • Rango de detección ampliado mediante dispositivos auxiliares
  • La luminosidad de conexión y la sensibilidad se pueden ajustar
  • Altura de montaje 1,10 m o 2,20 m
  • En Gira TX_44 también con protección contra salpicaduras IP44
  • Interfaz Bluetooth con el sensor de luminosidad y de temperatura del System 3000 Bluetooth
  • Temperatura ambiente: −5 °C a +45 °C

Gira System 3000
Módulo de superficie de detector de movimiento de 1,10 m
Komfort BT

Gira System 3000
Módulo de superficie de detector de movimiento de 2,20 m
Komfort BT

El módulo de superficie de detector de movimiento regula la iluminación en función del movimiento y la luminosidad. Enciende automáticamente la iluminación cuando capta movimiento en el campo de detección y cuando hay suficiente oscuridad.
Apaga la luz:

• Cuando ya no se detecta movimiento y ha transcurrido el retardo de temporización ajustado o
• Cuando vuelve a haber suficiente luminosidad y ha transcurrido el retardo de temporización ajustado.

Esto resulta cómodo y ahorra energía. Gracias al diseño especial de su lente, el módulo de superficie de detector de movimiento tiene un amplio campo de detección. Los ajustes se pueden hacer cómodamente con un smartphone y la aplicación Gira System 3000.

Detalles del producto:

  • Conmutación automática de la iluminación en función del movimiento térmico y de la luminosidad ambiental
  • Rango de detección de 180°
  • Plaquita insertable para limitar el rango de detección (solo para 1,10 m)
  • Rango de detección ampliado mediante dispositivos auxiliares
  • Se puede ajustar la luminosidad de conexión, el retardo de temporización y la sensibilidad
  • Función de escalera con aviso previo de desconexión
  • Prevención de robos optimizada mediante simulación de presencia y función de alarma
  • Función de luz nocturna y función de hotel
  • Se puede ajustar una luminosidad básica
  • Ajustes mediante smartphone y la aplicación Gira System 3000
  • Tecla deslizante o pulsador para encendido/apagado permanente
  • Altura de montaje: 2,20 metros o 1,10 metros
  • En Gira TX_44 también con protección contra salpicaduras IP44

Detector de presencia y movimiento System 3000
Módulo de superficie de 360° BT

El detector de presencia y movimiento con módulo de superficie de 360° BT regula la iluminación en interiores en función del movimiento y la luminosidad. Enciende la iluminación automáticamente cuando capta movimiento en el campo de detección y cuando hay suficiente oscuridad. La iluminación se apaga:

• Cuando ya no se detecta movimiento y ha transcurrido el retardo de temporización ajustado o
• Cuando vuelve a haber suficiente luminosidad y ha transcurrido el retardo de temporización ajustado.

Esto resulta cómodo y ahorra energía. Gracias al diseño especial de su lente, el detector de presencia y movimiento con módulo de superficie de 360° BT tiene un amplio campo de detección. Se puede montar a una altura de hasta seis metros, lo que permite su uso en pasillos o escaleras.

Los ajustes se pueden hacer cómodamente con la aplicación Gira System 3000.

Detalles del producto:

  • Conmutación automática de la iluminación en función de la luminosidad y el movimiento
  • Rango de detección de 360° para alturas de montaje de hasta seis metros
  • Tres sensores PIR independientes entre sí y ajustables individualmente
  • Plaquita insertable para limitar el rango de detección
  • Ampliación del rango de detección mediante la agrupación de hasta diez dispositivos
  • Función de escalera con aviso previo de desconexión
  • Prevención de robos optimizada mediante simulación de presencia y función de alarma
  • Regulación de luz constante en combinación con mecanismos de regulación
  • Se puede usar como detector de movimiento y detector de presencia
  • Función de luz nocturna
  • Se puede ajustar una luminosidad básica
  • Ajustes mediante smartphone y la aplicación Gira System 3000
  • Altura de montaje habitual: tres metros
  • Campo de detección de la dirección tangencial de movimiento: Ø 20 metros
  • Campo de detección de la dirección radial del movimiento: Ø 12 metros

Mecanismos empotrables

Un sistema modular compuesto por mecanismos y módulos de superficie de mando ofrece el mayor margen de maniobra posible a la hora de implementar funciones. Permite el manejo manual con un pulsador de control y el control temporizado electrónico. También permite implementar funciones centrales (por ejemplo, mediante un pulsador maestro) a través de las entradas de dispositivo auxiliar.

Mecanismos de conmutación y regulación para control de luz

Gira System 3000
Mecanismo de conmutación de relé

El mecanismo de conmutación de relé conmuta diferentes fuentes de luz, por ejemplo, LED, lámparas incandescentes halógenas o lámparas fluorescentes y motores. La tecla TEST con indicador LED se puede usar para ajustar cómodamente retardos de temporización.

Detalles del producto:

  • Entrada de dispositivo auxiliar para el mecanismo de dispositivo auxiliar de 2 hilos, de 3 hilos y para pulsador basculante
  • La tecla TEST permite ajustar una función de temporizador o un retardo de temporización
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo

Gira System 3000
Mecanismo de conmutación de relé de 2 elementos

En combinación con un módulo de superficie de mando de 2 elementos, el mecanismo de conmutación de relé de 2 elementos puede conmutar dos salidas independientes con distintas fuentes de luz, por ejemplo, LED, lámparas incandescentes halógenas, lámparas fluorescentes o motores. Para la segunda salida se puede activar una función de temporizador. En combinación con un módulo de superficie de mando, ambas salidas se conmutan juntas. Para la segunda salida se puede activar un retardo de conexión de 3 minutos y se puede ajustar un retardo de temporización (por ejemplo, para la luz y el ventilador en el baño).

Detalles del producto:

  • Entrada de dispositivo auxiliar para el mecanismo de dispositivo auxiliar
    de 2 hilos, de 3 hilos y para pulsador basculante
  • La tecla TEST permite ajustar una función de temporizador o un retardo de temporización
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo

Módulo de superficie de mando Gira System 3000
con símbolos de flecha

Los símbolos de flecha indican el ajuste de los niveles de regulación. También este dispositivo permite almacenar una luminosidad de conexión individual.

  • Control manual de la luz
  • Memorización de la luminosidad de conexión individual
  • Temperatura ambiente: −5 °C a +45 °C

Gira System 3000
Mecanismo electrónico de conmutación

El mecanismo electrónico de conmutación conmuta lámparas incandescentes,
lámparas halógenas de alta tensión y transformadores electrónicos e inductivos con lámparas halógenas o LED, además de lámparas LED de alta tensión o lámparas fluorescentes compactas regulables. El mecanismo electrónico de conmutación puede funcionar con o sin conductor neutro. El modo operativo ajustado se indica con un LED.

Detalles del producto:

  • Conexión mediante encendido suave que protege la lámpara
  • Se pueden conectar dispositivos auxiliares
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo

Módulo de superficie de mando Gira System 3000
Memory

El módulo de superficie de mando Gira System 3000 Memory no solo puede guardar un nivel de regulación individual, sino también un ajuste de tiempo para el mismo. Si el modo Memory está activado, se repite cada 24 horas. En el modo nocturno, los LED de estado y funcionamiento no están iluminados de manera permanente; de este modo no se perturba el sueño.

  • Control manual de luz
  • Memorización de la regulación individual
  • Memorización de la hora de conexión y desconexión
  • Repetición cada 24 horas con la activación
    del modo de memoria
  • Función de bloqueo para desactivación del
    control de dispositivos auxiliares y del modo Memory
  • Modo nocturno: Los LED de estado y función no se encienden
    permanentemente
  • Temperatura ambiental: −5 °C a +45 °C

Gira System 3000
Mecanismo de pulsos

El mecanismo de pulsos, combinado con un módulo de superficie de mando o un detector de movimiento, permite controlar la luz en el hueco de la escalera de forma manual o automática piso por piso. Combinado con el conmutador automático de luz de escalera para carril DIN, permite equipar las instalaciones de escalera existentes con un control de luz automático sin necesidad de recablear.

Detalles del producto:

  • Instalación o reequipamiento de detectores de movimiento en escaleras
  • Reequipamiento sencillo de instalaciones existentes de 3 o 4 cables
  • Funcionamiento con conmutador automático de luz de escalera para carril DIN
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo

Gira System 3000
Mecanismo de regulación giratorio universal de LED
Standard

El mecanismo de regulación giratorio universal de LED Standard sirve
para conmutar y regular la iluminación. Puede funcionar con o
sin conductor neutro.

Detalles del producto:

  • Ajuste automático del modo operativo adecuado a la carga
  • Conexión mediante encendido suave que protege la lámpara
  • Se puede ajustar una luminosidad mínima
  • Se puede guardar la luminosidad de conexión o la última luminosidad
  • Protección electrónica contra sobretemperatura
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo

Módulo de superficie táctil Gira System 3000

El módulo de superficie táctil Gira System 3000, muy plano, impresiona por su diseño moderno e intemporal y su cómoda interfaz de usuario digital. El control de la luz es intuitivo gracias a tres superficies táctiles y una superficie deslizante. Con la función Memory, se pueden almacenar tres valores de luminosidad al mismo tiempo.

Gira System 3000
Mecanismo de regulación giratorio universal de LED
Komfort

El mecanismo de regulación giratorio universal de LED Komfort sirve para conmutar y regular la iluminación. Puede funcionar con o sin conductor neutro. El regulador se puede ajustar cómodamente mediante una tecla de modo de regulación con indicador LED.

Detalles del producto:

  • Ajuste automático o manual del modo operativo adecuado
    a la carga
  • Conexión mediante encendido suave que protege la lámpara
  • Se puede ajustar una luminosidad mínima
  • Se puede guardar la luminosidad de conexión o la última luminosidad
  • Entrada de dispositivo auxiliar para el mecanismo de
    dispositivo auxiliar giratorio para regulador de LED, mecanismo
    de dispositivo auxiliar de 2 hilos, de 3 hilos y pulsador basculante.
  • Protección electrónica contra sobretemperatura
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo
  • Control manual de la luz mediante un ligero toque o deslizamiento con el dedo
  • Se pueden almacenar tres niveles individuales de regulación
  • Barra de luz LED para representar la luminosidad
  • Indicación de estado permanente o intermitente
  • Funciones Memory para guardar los ajustes

Gira System 3000
Mecanismo de regulación de LED universal
Standard

  • Selección de diferentes niveles de luminosidad
  • Encendido directamente con la luminosidad deseada
  • Diseño moderno y plano como un pulsador
  • Temperatura ambiental: −5 °C a +45 °C

Gira System 3000
Mecanismo de regulación de LED universal
Komfort


Transmisor de pared Gira Bluetooth

El transmisor de pared Gira Bluetooth se coloca en la pared de forma plana y puede pegarse o atornillarse directamente a una superficie con la placa de fondo suministrada.

  • Con la versión 1.4, los transmisores de pared inalámbricos Bluetooth también pueden utilizarse como dispositivos auxiliares para los módulos de superficie System 3000 Bluetooth.
  • Se pueden controlar varios módulos de superficie Bluetooth en una habitación como grupo.
  • Control de los sistemas de iluminación con interfaz Bluetooth



El mecanismo de regulación de LED universal Standard sirve para conmutar y regular la iluminación. Como regulador de LED universal, se ajusta automáticamente al corte al principio de fase o al corte al final de fase. Puede funcionar con y sin conductor neutro. El regulador se puede ajustar cómodamente mediante una tecla de modo de regulación con indicador LED.

Detalles del producto:

  • Ajuste automático o manual del modo operativo adecuado a la carga
  • Se puede ajustar una luminosidad mínima
  • Se puede guardar la luminosidad de conexión o la última luminosidad
  • Entrada de dispositivo auxiliar para el mecanismo de dispositivo auxiliar de 2 hilos,
    de 3 hilos y para pulsador basculante (solo Komfort)
  • Protección electrónica contra sobretemperatura
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo

Gira System 3000
Mecanismo de regulación de LED universal
Komfort de 2 elementos

El mecanismo de regulación de LED universal System 3000 Komfort de 2 elementos permite conmutar y regular dos iluminaciones independientes entre sí. Es adecuado para los tipos de fuente de luz habituales, incluidas las lámparas LED. El manejo con otros módulos de superficie (detectores de movimiento, relojes temporizadores, etc.) de System 3000 es esencialmente idéntico al manejo con un módulo de superficie de mando.

Detalles del producto:

  • Ajuste automático o manual del modo operativo adecuado a la carga
  • Se puede ajustar una luminosidad mínima
  • Se puede guardar la luminosidad de conexión o la última luminosidad
  • Mediante un dispositivo auxiliar de 3 hilos, ambos canales se pueden regular por separado
  • Entrada de dispositivo auxiliar para el mecanismo de dispositivo auxiliar de 2 hilos, de 3 hilos y para pulsador basculante
  • Protección electrónica contra sobretemperatura
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo

Gira System 3000
Regulador de LED universal Mini

El regulador de LED universal Mini sirve para conmutar y
regular la iluminación. Puede funcionar con y sin
conductor neutro. Se maneja mediante un mecanismo de dispositivo auxiliar de 2 o 3 hilos con módulo de superficie de mando, pulsador basculante o un mecanismo de dispositivo auxiliar giratorio para regulador de LED.

Detalles del producto:

  • Ajuste automático o manual del modo operativo adecuado a la carga
  • El modo operativo ajustado se indica mediante un LED
  • Se puede guardar la luminosidad de conexión o la última luminosidad
  • Se puede ajustar una luminosidad mínima
  • Protección electrónica contra sobretemperatura
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo

Gira System 3000
Regulador de LED universal para carril DIN

El regulador de LED universal para carril DIN sirve para conmutar y regular la iluminación. Ofrece una gran ventaja: si se hacen obras de renovación, no es necesario tender cables nuevos. Se puede montar directamente en la instalación existente. Los componentes necesarios quedan ocultos y centralizados en una subdistribución. El regulador para carril DIN se monta en la subdistribución sobre regletas de perfil de sombrero según la norma DIN EN 60715.

Detalles del producto:

  • Se maneja mediante un mecanismo de dispositivo auxiliar de 2 hilos o de 3 hilos con módulo de superficie de mando, pulsador basculante o un mecanismo de dispositivo auxiliar giratorio para regulador de LED.
  • Ajuste automático o manual del modo operativo adecuado a la carga
  • El modo operativo ajustado se indica mediante un LED
  • Conexión mediante encendido suave que protege la lámpara
  • Se puede guardar la luminosidad de conexión o la última luminosidad
  • Se puede ajustar una luminosidad mínima
  • Montaje en la subdistribución sobre regletas de perfil de sombrero
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo

Gira System 3000
Amplificador de potencia universal de LED
Para carril DIN

El amplificador de potencia universal de LED para carril DIN es una ampliación modular para reguladores en función de la necesidad de potencia. Con él se pueden conmutar y regular cómodamente incluso cargas de LED grandes. El amplificador de potencia se maneja mediante el regulador conectado en serie.

Detalles del producto:

  • Se pueden conectar a un regulador varios amplificadores de potencia universal de LED para carril DIN.
  • También se puede usar con reguladores empotrables.

  • Las cargas conectadas se suministran a través de
    un cable de carga común
  • Protección electrónica contra sobretemperatura
  • Montaje en la subdistribución sobre regletas de perfil de sombrero
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo

Gira System 3000
Unidad de control DALI-Power
Mecanismo empotrable

La unidad de control de DALI-Power de 1 canal, alojada en un mecanismo empotrable, sirve para controlar luminarias con interfaz DALI y balastos DALI con y sin función Tunable White. Se maneja mediante los módulos de superficie de mando o los relojes temporizadores de Gira, o bien mediante detectores de movimiento y de presencia.

Detalles del producto:

  • Funcionamiento con tensión de red (funcionamiento activo)
  • En el modo activo, el dispositivo suministra la corriente de control necesaria para 18 dispositivos DALI (ampliable a 72)
  • Encendido con la última luminosidad/temperatura de color ajustada o con la luminosidad/temperatura de color guardada.
  • Ajuste de la temperatura de color 2.000 a 10.000 K
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo

Gira System 3000
Mecanismo de dispositivo auxiliar de 2 hilos

El mecanismo de dispositivo auxiliar de 2 hilos sirve para conmutar y regular la iluminación. En total, el dispositivo auxiliar siempre tiene exactamente el mismo número de funciones que el módulo de superficie colocado en el dispositivo principal. Se maneja en combinación con un módulo de superficie de mando.

Detalles del producto:

  • Solo se puede combinar con un módulo de superficie de mando con y sin símbolo de flecha
  • Establecimiento de otros puntos de mando para el control del Gira System 3000
  • Se pueden conectar a un dispositivo principal tantos mecanismos de dispositivo auxiliar de 2 hilos como se quiera; la máxima longitud total del cable es 100 metros
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo

Gira System 3000
Mecanismo de dispositivo auxiliar de 3 hilos

El mecanismo de dispositivo auxiliar de 3 hilos ofrece
las más diversas funciones dependiendo del módulo de superficie
y del mecanismo que haya en el dispositivo principal. En total, el dispositivo auxiliar siempre tiene exactamente el mismo número de funciones que el módulo de superficie
situado en el dispositivo principal. Se maneja con los módulos de superficie del Gira System 3000.

Detalles del producto:

  • Se puede combinar con todos los módulos de superficie
  • Ampliación del campo de detección de los
    detectores de movimiento
  • Controla hasta cinco dispositivos principales en función central

  • Se puede conectar un máximo de diez mecanismos de dispositivo auxiliar de 3 hilos a uno o más dispositivos principales; si el cable de carga y el cable del dispositivo auxiliar están tendidos por separado, se pueden conectar hasta diez mecanismos de dispositivo auxiliar de 3 hilos

  • La longitud total del cable máxima es 100 m
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo

Gira System 3000
Mecanismo de dispositivo auxiliar giratorio
De 3 hilos para regulador de LED

Con el mecanismo de dispositivo auxiliar giratorio de 3 hilos, se controlan todos los reguladores System 3000 con entrada de dispositivo auxiliar.

Detalles del producto:

  • Se maneja igual que el mecanismo de regulación giratorio universal de LED
  • Permite conectar un máximo de cinco mecanismos de dispositivo auxiliar giratorios a uno o más dispositivos principales
  • La longitud total del cable máxima es 100 m
  • 230 V CA, 50/60 Hz
  • Sello VDE
  • Bornes de tornillo

Instalación sencilla y flexible

El Gira System 3000 ofrece muchas ventajas prácticas que simplifican la instalación y la puesta en servicio. Con una profundidad de montaje extraplana de solo 24 milímetros, los nuevos mecanismos dejan ahora más espacio en la caja empotrable y ofrecen así mayor flexibilidad de cableado. Las garras de montaje encastradas facilitan la instalación y son más seguras. La puesta en servicio de los consumidores conectados puede realizarse mediante un pulsador de prueba para control de funcionamiento sin módulo de superficie de mando. Dependiendo del módulo de superficie de mando, la potencia básica es solo de entre 0,2 W y 0,5 W.

Las instrucciones de manejo e instalación correspondientes pueden descargarse de modo rápido y práctico a través del enlace.

Pasos de instalación

Gracias a las garras de montaje encastradas, los mecanismos empotrables se pueden montar muy fácilmente en la caja empotrable. Con una profundidad de montaje de solo 24 mm, dejan mucho espacio en la caja empotrable y ofrecen por tanto más flexibilidad de cableado.

El marco seleccionado se monta sobre el mecanismo empotrable y, a continuación, se coloca el módulo de superficie de mando.

El marco y el módulo de superficie de mando forman un conjunto armonioso en la pared. El sistema de diseño Gira, con diez gamas de interruptores y más de 75 variantes de marco, ofrece múltiples posibilidades de diseño.

Descargar

Instrucciones de uso

Mecanismo de conmutación de relé

Manual de instrucciones.

Bestell-Nr 5403 00

PDF, 511,3 KB

Download


Mecanismo de conmutación de relé de 2 elementos

Manual de instrucciones.

Bestell-Nr 5404 00

PDF, 337,3 KB

Download


Mecanismo electrónico de conmutación

Manual de instrucciones.

Bestell-Nr 5405 00

PDF, 493,1 KB

Download


Mecanismo de pulsos, Automático de luz de escalera

Manual de instrucciones.

Bestell-Nr 0821 00, 5410 00

PDF, 508,4 KB

Download


Mecanismo de regulador giratorio LED universal Standard

Manual de instrucciones.

Bestell-Nr 2450 00

PDF, 429,4 KB

Download


Mecanismo de regulador giratorio LED universal Komfort

Manual de instrucciones.

Bestell-Nr 2455 00

PDF, 520,9 KB

Download


Mecanismo de regulación universal de LED Standard

Manual de instrucciones.

Bestell-Nr 5400 00

PDF, 332,4 KB

Download


Mecanismo de regulación universal de LED Komfort

Manual de instrucciones.

Bestell-Nr 5401 00

PDF, 456,6 KB

Download


Mecanismo de regulación universal de LED Komfort de 2 elementos

Manual de instrucciones.

Bestell-Nr 5402 00

PDF, 417,0 KB

Download


Regulador LED universal Mini

Manual de instrucciones.

Bestell-Nr 2440 00

PDF, 386,0 KB

Download


Regulador LED universal

Manual de instrucciones.

Bestell-Nr 2365 00

PDF, 437,0 KB

Download


Amplificador de potencia universal de LED para carril DIN

Manual de instrucciones.

Bestell-Nr 2383 00

PDF, 898,0 KB

Download


Mecanismo empotrable de unidad de control DALI Power

Manual de instrucciones.

Bestell-Nr 5406 00

PDF, 451,7 KB

Download


Memory, módulo de mando de superficie

Manual de instrucciones.

Bestell-Nr 5363 ..

PDF, 175,5 KB

Download


Reloj de persiana y temporizador Display

Manual de instrucciones.

Bestell-Nr 5366 ..

PDF, 367,6 KB

Download


Reloj de persianas y temporizador BT, Módulo de superficie BT

Manual de instrucciones.

Bestell-Nr 5367 .., 5368 ..

PDF, 529,1 KB

Download


Sensor Bluetooth de luminosidad y temperatura

Manual de instrucciones.

Bestell-Nr 5466 02

PDF, 373,5 KB

Download


Sensor BT de luminosidad y temperatura

Manual de instrucciones, del índice I02.

Bestell-Nr 5466 02

PDF, 2,5 MB

Download


Módulo de superficie de detector de movimiento 1,10 m / 2,20 m Standard

Manual de instrucciones.

Bestell-Nr 5373 .., 5375 ..

PDF, 1,7 MB

Download


Módulo de superficie de detector de movimiento 1,10 m / 2,20 m Komfort BT

Manual de instrucciones.

Bestell-Nr 5374 .., 5376 ..

PDF, 1,9 MB

Download


Detector de presencia y movimiento módulo de superficie de 360° BT

Manual de instrucciones.

Bestell-Nr 5377 02

PDF, 569,5 KB

Download


Memory módulo de superficie de mando inalámbric, Módulo de superficie de mando inalámbric

Manual de instrucciones

Bestell-Nr 5492 .., 5493 .., 5494 .., 5495 ..

PDF, 472,7 KB

Download

Los siguientes archivos no están disponibles en el idioma seleccionado, pero es posible que esté disponible en otras traducciones.

Gira Bluetooth app

Operating instructions.

PDF, 1,4 MB

Download

Instrucciones de montaje

Tecla basculante alternativa

Instrucciones de montaje.

Bestell-Nr 5369 .., 5370 .., 5371 .., 5372 .., 5386 .., 5387 .., 5388 .., 5389 ..

PDF, 3,0 MB

Download

Folletos

Gira Smart Home

Bestell-Nr 18124 45

PDF, 2,0 MB

Download

Los siguientes archivos no están disponibles en el idioma seleccionado, pero es posible que esté disponible en otras traducciones.

Gira – Flexible Gebäudetechnik

Ausbaustufen des Gira System 3000

Bestell-Nr 18138 10

PDF, 2,7 MB

Download

Manuales / Fundamentos del sistema

Los siguientes archivos no están disponibles en el idioma seleccionado, pero es posible que esté disponible en otras traducciones.

Gira System 3000

System basics

PDF, 4,3 MB

Download
