Commande d'éclairage Gira System 3000

Commande d'éclairage de manière conventionnelle ou via l'application Bluetooth

Le Gira System 3000 offre une flexibilité maximale et le meilleur confort pour une commande d'éclairage moderne : Les différents modules rapportés de commande permettent une manipulation simple et offrent une solution fonctionnelle, conviviale, esthétique et convaincante répondant à tous les souhaits en matière de confort.

  • Commande et variation de l'éclairage
  • Manuellement via un interrupteur et une application ou automatiquement par
    détecteur de mouvement et horloge programmable
  • Détermination de moments d'enclenchement automatiques
  • Simulation de présence
  • Compatible avec les produits eNet et KNX RF
  • Adaptation des moments de commutation au lever et au coucher du soleil via la fonction astronomique intégrée
  • Adaptation personnalisée de la luminosité de l'éclairage
  • Fonction éclairage nocturne et fonction hôtel
  • Différentes variantes de cadre de finition disponibles
  • Mise en service facile

Détails des modules rapportés de commande Gira System 3000 pour la commande d'éclairage

Les modules rapportés de commande pour la commande d’éclairage Gira System 3000 se caractérisent par une commande intuitive et des touches facilement identifiables. Différentes variantes garantissent un confort de commande sur mesure, au choix par module rapporté de commande manuel ou module rapporté tactile, par Bluetooth ou par radio eNet. Même les modules rapportés de commande les plus simples mémorisent une luminosité d'enclenchement personnalisable. Les fonctions des appareils Memory et Display vont de la commande temporisée simple à de nombreuses options de commande avec l'horloge programmable Bluetooth. Les réglages simples sont effectués sans outils directement sur l'appareil, les fonctions plus complexes sont programmées de manière confortable et intuitive avec l'application Gira System 3000 depuis un smartphone ou une tablette. De la même manière, les détecteurs de mouvement peuvent également être programmés dans le System 3000 pour la commande automatique de l'éclairage.

Émetteur mural Bluetooth Gira

Module rapporté de commande Bluetooth Gira System 3000

Module rapporté tactile, Gira E2, blanc brillant Gira System 3000

Module rapporté de commande Gira System 3000

Module rapporté de commande 2x Gira System 3000

Module rapporté de commande Gira System 3000 avec symboles de flèches

Module rapporté de commande Memory Gira System 3000

Display de l’horloge de store et programmable Gira System 3000

Horloge de store et programmable Bluetooth Gira System 3000

Module rapporté de commande Memory radio eNet Gira

Symboles de flèche du module rapporté de commande Memory radio eNet Gira


Commande et programmation intuitives grâce au display de l'horloge de store et programmable Gira System 3000

Le système reconnaît de manière autonome que l'élément de commande est monté sur le module pour la commande de l’éclairage. Des touches sensibles au toucher et un display rétroéclairé à fort contraste rendent la commande du display de l'horloge programmable plus confortable que jamais. Les fonctions vont des réglages manuels directs aux possibilités de commande automatique.

On peut utiliser la commande manuelle ou programmer pour les sept jours de la semaine le moment de commutation sur l'heure actuelle en appuyant sur une touche. Un réglage personnalisable suivant les jours de la semaine et le week-end peut également être réalisé depuis le menu. le changement heure d'été/heure d'hiver a lieu automatiquement.

  • Commande manuelle d’éclairage
  • Mémoriser une luminosité d'enclenchement personnalisée
  • Horloge programmable : Simplicité de commande et de programmation
  • Programmation rapide : Mémorisation de
    l'heure actuelle comme moment de commutation
  • Fonction de verrouillage pour désactiver la fonction de poste secondaire et la
    fonction automatique
  • Programme horaire standard
  • Changement automatique heure d’été/d’hiver
  • Température ambiante : -5 °C à +45 °C
  • Précision de marche par mois : ±10 s
  • Réserve de marche : env. 4 h

Commande manuelle simple via l'application Gira System 3000

Programmation et commande conviviales et selon vos besoins depuis votre canapé : avec le module rapporté de commande Bluetooth de l’horloge de store et programmable Gira System 3000, la commande d’éclairage entre dans une nouvelle dimension. Le smartphone ou la tablette deviennent la centrale de commande. L'application Gira System 3000 offre un aperçu clair et le contrôle parfait de tous les réglages des différentes sources d'éclairage sur un grand écran. Les programmes horaires déjà créés se copient facilement dans d'autres modules rapportés de commande. Avec la mise à jour v1.4, tous les modules rapportés Bluetooth existants peuvent être mis à jour via l'application. À partir de l'automne, les modules rapportés disposeront automatiquement de la mise à jour.



Fonction de verrouillage

La fonction de verrouillage ainsi que le mode nuit de la LED d'état peuvent être commandés via l'application.

Modules rapportés System 3000 concernés

Les moments de commutation peuvent être activés individuellement

Jusqu’à présent, les horloges programmables ne pouvaient être activées et désactivées qu'ensemble, cela est désormais possible séparément pour chaque horloge programmable. Il est par exemple possible de définir des simulations temporaires pendant les périodes de vacances.

Modules rapportés System 3000 concernés

Simulation de présence

La simulation de présence est désormais également possible via les horloges programmables et ne peut plus seulement être activée ou désactivée manuellement via l'application.

Modules rapportés System 3000 concernés

Fonction astronomique

L'extension de la fonction astronomique permet également de réaliser des évaluations personnalisables du lever et du coucher du soleil et de régler la définition du moment de commutation le plus tôt et le plus tard.

Modules rapportés System 3000 concernés

Fonction d'appel & de signalisation

La fonction d'appel et de signalisation sert à assister les personnes ayant besoin d'aide dans leur environnement domestique et à attirer sciemment l'attention.

Modules rapportés System 3000 concernés

Commande DALI Tunable White

Le réglage de la température de couleur est désormais possible avec les modules rapportés BT en plus des modules rapportés manuels.

Modules rapportés System 3000 concernés

Commande de la température de couleur

Grâce au module de commande Dali, l'utilisateur peut régler à son gré la température de couleur entre une lumière blanche froide et une lumière blanche chaude via l'application.

Modules rapportés System 3000 concernés

Commande d'éclairage

Vous souhaitez allumer et éteindre la lumière ou varier l'intensité pour obtenir exactement la valeur souhaitée ? Grâce à l'application Gira System 3000, l'éclairage peut être commandé avec une flexibilité maximale.

Modules rapportés System 3000 concernés


Horloge de store et programmable Bluetooth Gira System 3000

  • Commande manuelle d’éclairage
  • Mémoriser une luminosité d'enclenchement personnalisée
  • Horloge programmable : Simplicité d'utilisation et de programmation
  • Jusqu'à 40 moments de commutation personnalisables
  • Copie de la programmation sur d'autres horloges programmables
  • Fonction de verrouillage pour désactiver la fonction de poste secondaire et
    automatique
  • Changement automatique heure d’été/d’hiver
  • Température ambiante : -5 °C à +45 °C
  • Précision de marche par mois : ±10 s
  • Réserve de marche : env. 4 h

Module rapporté de commande Bluetooth Gira System 3000

  • Une commande manuelle d’éclairage encore plus ciblée
  • Une mise en service rapide et simple grâce à l'assistant d'installation
  • Commande et temporisation via Bluetooth avec l'appareil mobile

  • Interface Bluetooth avec le capteur de luminosité et de température BT du System 3000
  • Température ambiante : -5 °C à +45 °C

Fonctions du module rapporté de commande Bluetooth du Gira System 3000

Autres modules rapportés de commande

Module rapporté de commande
Gira System 3000

Le module rapporté de commande standard fiable pour la commande d'éclairage manuelle. Cet appareil peut déjà mémoriser un
niveau de variation personnalisable comme position intermédiaire.

  • Commande manuelle d'éclairage
  • Mémoriser une luminosité d'enclenchement personnalisée
  • Température ambiante : -5 °C à +45 °C

Module rapporté de commande 2x
Gira System 3000

A l'aide du module de commande 2x en combinaison avec des modules à encastrer à 2 canaux, il est possible de commander deux canaux de variation et de commutation indépendamment l'un de l'autre.

  • Commande manuelle d’éclairage
  • Mémoriser une luminosité d'enclenchement personnalisée
  • Température ambiante : -5 °C à +45 °C

Symboles de flèches du module rapporté de commande
Gira System 3000

Les symboles de flèches indiquent le réglage des niveaux de variation. Cet appareil permet également de mémoriser une luminosité d'enclenchement personnalisée.

  • Commande manuelle d’éclairage
  • Mémoriser une luminosité d'enclenchement personnalisée
  • Température ambiante : -5 °C à +45 °C

Module rapporté de commande Memory
Gira System 3000

Le module rapporté de commande Memory Gira System 3000 peut non seulement mémoriser un niveau de variation personnalisé, mais également un réglage de temps pour celui-ci. Si le mode Memory est activé, cela se répète selon un rythme de 24 heures. En mode nuit, la LED d'état et la LED de fonction ne sont pas allumées en permanence et le sommeil n'est donc pas perturbé.

  • Commande manuelle d’éclairage
  • <.LINEBREAK/>
  • Mémoriser un niveau de variation personnalisé
  • Mémoriser le temps d’activation et le temps d’arrêt
  • Répétition selon un rythme de 24 heures lors de l'activation
    du mode Memory
  • Fonction de verrouillage pour désactiver la
    commande du poste secondaire et le mode Memory
  • Mode nuit : Les LED d'état et de fonction ne sont pas allumées
    en permanence
  • Température ambiante : -5 °C à +45 °C

Module rapporté tactile Gira System 3000

Le module rapporté tactile très plat Gira System 3000 convainc par son design moderne intemporel et son interface de commande numérique confortable. La commande d’éclairage se fait de manière intuitive via trois surfaces tactiles sensibles au toucher ainsi qu'une surface de curseur. La fonction Memory permet de mémoriser trois valeurs de luminosité.

  • Commande manuelle d’éclairage par un léger effleurement ou un balayage
  • Trois niveaux de variation personnalisés mémorisables
  • Barre lumineuse LED pour la représentation de la luminosité
  • Affichage d'état permanent ou temporaire
  • Fonctions Memory pour la mémorisation des réglages
  • Sélection de différents niveaux de luminosité
  • Enclenchement direct de la luminosité souhaitée
  • Design moderne et plat comme un bouton
  • Température ambiante : -5 °C à +45 °C

Émetteur mural Bluetooth Gira

L'émetteur mural Bluetooth Gira repose à plat sur le mur et peut être collé ou vissé directement sur une surface à l'aide de la plaque de fixation fournie.

  • Avec la version 1.4, les émetteurs muraux radio Bluetooth peuvent également être utilisés comme poste secondaire pour les modules rapportés Bluetooth System 3000.
  • Plusieurs modules rapportés Bluetooth dans une pièce peuvent être commandés par groupe.
  • Commande de systèmes d'éclairage avec interface Bluetooth




Module rapporté de commande
radio eNet Memory Gira System 3000


Module rapporté de commande
radio eNet Memory Gira System 3000
avec symboles de flèches

Les modules rapportés existants Gira System 3000 peuvent être échangés simplement contre un module rapporté de commande radio eNet Gira ou être placés directement sur des modules à encastrer System 3000. En liaison avec l'émetteur mural radio eNet, il est possible d'ajouter un point de commutation supplémentaire dans la pièce. Pour encore plus de confort, le module rapporté de commande radio eNet peut également être utilisé avec le serveur eNet Gira pour permettre la commande par smartphone, tablette ou vocale.

  • Fonctionnement sur des modules d'éclairage
  • Commande manuelle, radio et temporisée de l'éclairage
  • Mémorisation d'une heure d'activation et de désactivation. En mode Memory, ces moments de commutation sont répétés à un rythme de 24 heures.
  • La fonction de verrouillage verrouille l’utilisation des postes secondaires ainsi que la commande par radio et désactive le mode Memory
.
  • Mode nuit réglable. Les LED d'état et de fonction ne sont pas
    allumées en permanence
  • Affichage d'état avec LED
  • En liaison avec le serveur eNet, une commande est également possible par smartphone, tablette ou par commande vocale
  • Transmission radio entièrement cryptée (AES-CCM). Réglable avec le serveur eNet à partir de la version 2.2 (en fonction du module)
  • Température ambiante : -5 °C à +45 °C

Détecteurs de mouvement et de présence

Pour plus de sécurité et de confort, le System 3000 propose des composants pour la commande d’éclairage automatique en fonction du mouvement. Les détecteurs de mouvement et de présence de Gira allument automatiquement l'éclairage lorsqu'il y a un mouvement dans le champ de détection et l'éteignent à nouveau après un temps d'inertie défini. Cette fonction est pratique et économe en énergie.

Module rapporté détecteur de mouvement 1,10 m
Standard
Gira System 3000

Module rapporté détecteur de mouvement 2,20 m
Standard
Gira System 3000

Le module rapporté détecteur de mouvement régule l'éclairage en fonction du mouvement et de la luminosité. Il s'enclenche lorsqu'il y a du mouvement dans le champ de détection et lorsqu'il fait assez sombre, l'éclairage s'allume automatiquement. L'éclairage s'éteint,

  • lorsqu'aucun mouvement n'est plus détecté et que le temps d'inertie de deux minutes est écoulé ou
  • lorsqu'il fait à nouveau suffisamment clair et que le temps d'inertie de deux minutes est écoulé.

C'est confortable et économe en énergie. Grâce à la construction spéciale de la lentille, le module rapporté détecteur de mouvement dispose d'un grand champ de détection.

Détails du produit :

  • Commutation automatique de l'éclairage, en fonction des mouvements de chaleur et de la luminosité ambiante
  • Zone de détection 180°
  • Dispositif d'obturation pour limiter la zone de détection (seulement à 1,10 m)
  • Extension de la zone de détection via des postes secondaires
  • La luminosité d'enclenchement et la sensibilité peuvent être réglées
  • Hauteur de montage 1,10 m ou 2,20 m
  • Dans Gira TX_44, également avec protection contre les projections d'eau IP44

Module rapporté détecteur de mouvement 1,10 m
Komfort BT
Gira System 3000


Module rapporté détecteur de mouvement 2,20 m
Komfort BT
Gira System 3000

Le module rapporté détecteur de mouvement régule l'éclairage en fonction du mouvement et de la luminosité. Il allume automatiquement l'éclairage en cas de mouvement dans le champ de détection et lorsqu'il fait suffisamment sombre.
L'éclairage s'éteint,

  • lorsqu'aucun mouvement n'est plus détecté et que le temps d’inertie réglé est écoulé ou
  • lorsqu'il fait à nouveau suffisamment clair et que le temps d’inertie réglé est écoulé.

C'est confortable et économe en énergie. Grâce à la conception spéciale de la lentille, le module rapporté détecteur de mouvement dispose d'un large champ de détection. Vous pouvez effectuer les réglages confortablement à l'aide de votre smartphone et de l'application Gira System 3000.

Détails du produit :

  • Commutation automatique de l'éclairage, en fonction des mouvements de chaleur et de la luminosité ambiante
  • <.LINEBREAK/>
  • Zone de détection 180°
  • Dispositif d'obturation pour limiter la zone de détection (uniquement pour 1,10 m)
  • Extension de la zone de détection via des postes secondaires
  • Luminosité d'enclenchement, temps d'inertie et sensibilité peuvent être réglés
  • Fonction de cage d'escalier avec avertissement de mise hors service
  • Prévention des intrusions optimisée grâce à la simulation de présence et à la fonction d'alarme
  • Fonction éclairage nocturne et fonction hôtel
  • Luminosité de base réglable
  • Réglages par smartphone et application Gira System 3000
  • Bouton coulissant ou bouton-poussoir pour marche/arrêt permanent
  • Hauteur de montage 2,20 mètres ou 1,10 mètre
  • Dans Gira TX_44, également avec protection contre les projections d'eau IP44

Module rapporté 360° BT
détecteur de mouvement et de présence System 3000

Le module rapporté 360° BT détecteur de mouvement et de présence règle l'éclairage intérieur en fonction du mouvement et de la luminosité. Il déclenche automatiquement l'éclairage en cas de mouvement dans le champ de détection ainsi que lorsqu'il fait suffisamment sombre. L'éclairage s'éteint,

  • lorsqu'aucun mouvement n'est plus détecté et après écoulement du temps d’inertie ou
  • lorsqu'il fait à nouveau suffisamment clair et après écoulement du temps d’inertie.

C'est confortable et économe en énergie. Grâce à la conception spéciale de la lentille, le module rapporté 360° BT détecteur de présence et de mouvement dispose d'un large champ de détection. Des hauteurs de montage allant jusqu'à six mètres permettent l'utilisation dans des couloirs ou des cages d'escalier.

Vous pouvez effectuer les réglages confortablement à l'aide de l'application Gira System 3000.

Détails du produit :

  • Commutation automatique de l'éclairage, en fonction de la luminosité et des mouvements
  • Zone de détection de 360° pour des hauteurs de montage jusqu'à six mètres
  • Trois capteurs PIR indépendants les uns des autres, avec réglages personnalisables
  • Dispositif d'obturation pour limiter la zone de détection
  • Extension de la zone de détection par regroupement de jusqu'à dix appareils
  • <.li>Fonction de cage d'escalier avec avertissement de mise hors service
  • Prévention des intrusions optimisée grâce à la simulation de présence et à la fonction d'alarme
  • Régulation de l'éclairage constant en combinaison avec des modules variateurs
  • <.li>Utilisable comme détecteurs de mouvement et comme détecteurs de présence
  • Fonction éclairage nocturne
  • Luminosité de base réglable
  • Réglages par Smartphone et l’application Gira System 3000
  • Hauteur de montage typique trois mètres
  • Champ de détection direction de mouvement tangentielle : Ø 20 mètres
  • Champ de détection direction de mouvement radiale : Ø 12 mètres

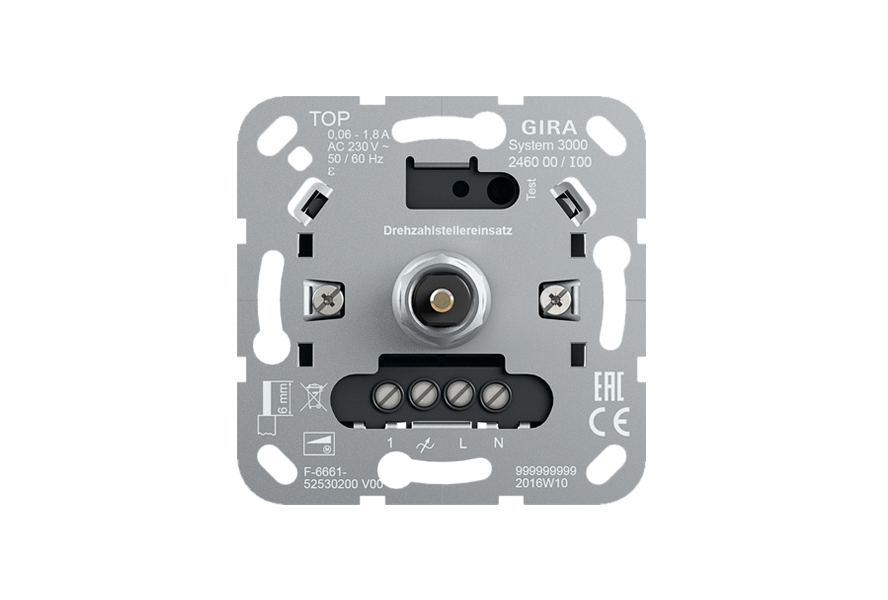

Modules à encastrer

Le système modulaire composé de modules de puissance et de modules rapportés de commande offre une marge de manœuvre maximale lors de l'élaboration de fonctions. La commande manuelle au moyen d'un bouton-poussoir de commande et la commande électronique d’un horaire sont possibles. Même des fonctions centralisées, reçues p. ex. par l'intermédiaire d'un bouton-poussoir maître, peuvent être implémentées via les entrées de postes secondaires.

Modules de commutation et variateurs Commande d'éclairage

Module de commutation relais
Gira System 3000

Le module de commutation relais commute différentes sources d'éclairage, p. ex. LED, lampes halogènes à incandescence ou lampes fluorescentes et moteurs. La touche TEST avec affichage LED permet, si on le souhaite, de régler facilement les temps d'inertie.

Détails du produit :

  • Entrée de poste secondaire pour le module poste secondaire 2 fils, 3 fils ainsi que le bouton-poussoir à bascule
  • Fonction de temporisation / de régulation du temps d’inertie réglable via la touche TEST
  • AC 230 V, 50/60 Hz
  • Symbole VDE
  • Bornes vissées

Module de commutation relais 2x
Gira System 3000

Le module de commutation à relais 2x peut, en combinaison avec un module de commande 2x, commuter deux sorties indépendantes avec différentes sources lumineuses, par exemple des LED, des lampes à incandescence halogènes, des lampes fluorescentes ou des moteurs. Une fonction de temporisation peut être activée pour la deuxième sortie. En combinaison avec un module rapporté de commande, les deux sorties sont commutées ensemble. Pour la deuxième sortie, il est possible d'activer une temporisation à l'enclenchement de 3 minutes et de régler un temps d’inertie (par ex. pour la lumière et le ventilateur dans la salle de bain).

Détails du produit :

  • Entrée de poste secondaire pour le module poste secondaire 2 fils,
    3 fils ainsi que des boutons-poussoirs à bascule
  • Fonction de temporisation / de temps d’inertie réglable via la touche TEST
  • AC 230 V, 50/60 Hz
  • Symbole VDE
  • Bornes vissées

Module électronique de commutation
Gira System 3000

Le module de commutation électronique commute des lampes à incandescence,
des lampes halogènes HT, des transformateurs électroniques ou inductifs avec des lampes halogènes ou LED ainsi que des lampes LED HT ou fluocompactes à intensité variable. Le module de commutation électronique peut être utilisé avec ou sans conducteur neutre. Le mode de fonctionnement sélectionné est indiqué par une LED.

Détails du produit :

  • Activation par démarrage progressif ménageant la lampe
  • Possibilité de raccordement de postes secondaires
  • AC 230 V, 50/60 Hz
  • SymboleVDE
  • Bornes vissées

Module d’impulsion
Gira System 3000

Le module d'impulsion permet, en combinaison avec un module rapporté de commande ou un détecteur de mouvement, de commander manuellement ou automatiquement l’éclairage dans la cage d'escalier étage par étage. En combinaison avec l'automate d'éclairage de cage d'escalier rail DIN, les installations existantes de la cage d'escalier peuvent être transformées en une commande automatique d'éclairage sans avoir à refaire le câblage.

Détails du produit :

  • Installation ou mise à niveau de détecteurs de mouvement dans la cage d'escalier
  • Mise à niveau simple d'installations existantes à 3 ou 4 fils
  • <.LINEBREAK/>
  • Fonctionnement avec l'automate d'éclairage de cage d'escalier rail DIN
  • AC 230 V, 50/60 Hz
  • SymboleVDE
  • bornes vissées

Module variateur rotatif universel à LED
Standard
Gira System 3000

Le module variateur rotatif universel à LED Standard permet de commuter et de faire varier
l'éclairage. Le fonctionnement est possible avec
et sans conducteur neutre.

Détails du produit :

  • Réglage automatique du mode de fonctionnement adapté à la charge
  • <.LINEBREAK/>
  • Activation par démarrage progressif ménageant la lampe
  • Luminosité minimale réglable
  • Luminosité d'enclenchement ou dernière luminosité mémorisable
  • Protection électronique contre les températures excessives
  • AC 230 V, 50/60 Hz
  • Symbole VDE
  • Bornes vissées

Module variateur rotatif universel à LED
Komfort
Gira System 3000

Le module variateur rotatif universel à LED Komfort permet de commuter et de faire varier
l'éclairage. Le fonctionnement est possible avec ou sans conducteur neutre. Une touche Mode variation avec affichage LED permet de régler facilement le variateur.

Détails du produit :

  • Réglage automatique ou manuel du mode de fonctionnement adapté à la charge
  • Allumage par démarrage progressif ménageant la lampe
  • Luminosité minimale réglable
  • Luminosité d'enclenchement ou dernière luminosité mémorisable
  • Entrée de poste secondaire pour le module poste secondaire rotatif pour
    variateur LED, module poste secondaire 2 fils, 3 fils ainsi que
    bouton-poussoir à bascule
  • Protection électronique contre les températures excessives
  • AC 230 V, 50/60 Hz
  • Symbole VDE
  • Bornes vissées

Module variateur universel à LED
Standard
Gira System 3000


Module variateur universel à LED
Komfort
Gira System 3000

Le module variateur universel à LED standard permet de commuter et de faire varier l'intensité des éclairages. En tant que variateur LED universel, le variateur se règle automatiquement sur la coupure de phase inductive ou capacitive. Le fonctionnement est possible avec ou sans conducteur neutre. Le variateur peut être facilement réglé à l'aide d'une touche Mode variation avec affichage LED.

Détails du produit :

  • Réglage automatique ou manuel du mode de fonctionnement adapté à la charge
  • Luminosité minimale réglable
  • Luminosité d'enclenchement ou dernière luminosité mémorisable
  • Entrée de poste secondaire pour le module poste secondaire 2 fils,
    3 fils ainsi que pour le bouton-poussoir à bascule (uniquement Komfort)
  • Protection électronique contre les températures excessives
  • AC 230 V, 50/60 Hz
  • Symbole VDE
  • bornes vissées

Module variateur universel à LED
Komfort 2x
Gira System 3000

Le module variateur universel à LED double Komfort 2x System 3000 permet d'allumer et de faire varier l'intensité de deux éclairages indépendamment l'un de l'autre. Il convient aux types de lampes habituels, y compris les lampes LED. La commande avec d'autres modules (détecteurs de mouvement, horloges programmables, etc.) du System 3000 correspond pour l'essentiel à la commande avec un module rapporté de commande.

Détails du produit :

  • Réglage automatique ou manuel du mode de fonctionnement adapté à la charge
  • Luminosité minimale réglable
  • Luminosité d'enclenchement ou dernière luminosité mémorisable
  • Par l'intermédiaire d'un poste secondaire à 3 fils, les deux canaux peuvent être variés indépendamment
  • Entrée de poste secondaire pour le module poste secondaire 2 fils, 3 fils ainsi que le bouton-poussoir à bascule
  • Protection électronique contre les températures excessives
  • AC 230 V, 50/60 Hz
  • Symbole VDE
  • Bornes vissées

Variateur LED universel Mini
Gira System 3000

Le variateur LED universel Mini permet de commuter et de faire varier l'éclairage
. Le fonctionnement est possible avec et
sans conducteur neutre. La commande s'effectue via un module poste secondaire à 2 fils ou à 3 fils avec module rapporté de commande, un bouton-poussoir à bascule ou un module poste secondaire rotatif pour variateur LED.

Détails du produit :

  • Réglage automatique ou manuel du mode de fonctionnement adapté à la charge
  • Le mode de fonctionnement réglé est indiqué par une LED
  • La luminosité d'enclenchement ou la dernière luminosité mémorisable
  • Luminosité minimale réglable
  • Protection électronique contre les températures excessives
  • AC 230 V, 50/60 Hz
  • Symbole VDE
  • Bornes vissées

Variateur universel à LED Mini rail DIN
Gira System 3000

Le module variateur universel à LED rail DIN permet de commuter et de faire varier l'éclairage. L’avantage : lors d'une rénovation, il n'est pas nécessaire de poser de nouveaux câbles. Il peut être posé directement sur l'installation existante. Les composants nécessaires disparaissent alors de manière centralisée dans une distribution secondaire. Le variateur rail DIN est monté dans la distribution secondaire sur des rails DIN selon la norme DIN EN 60715.

Détails du produit :

  • La commande s'effectue via un module poste secondaire à 2 ou 3 fils avec module rapporté de commande, un bouton-poussoir à bascule ou un module poste secondaire rotatif pour variateur à LED
  • Réglage automatique ou manuel du mode de fonctionnement adapté à la charge
  • Le mode de fonctionnement réglé est indiqué par une LED
  • Allumage par démarrage progressif ménageant la lampe
  • Luminosité d'enclenchement ou dernière luminosité mémorisable
  • Luminosité minimale réglable
  • Montage dans la distribution secondaire sur rail DIN
  • AC 230 V, 50/60 Hz
  • Symbole VDE
  • Bornes vissées

Module de puissance supplémentaire universel à LED
rail DIN
Gira System 3000

Le module de puissance supplémentaire universel à LED rail DIN est une extension modulaire en fonction de la puissance requise pour les variateurs. Il permet ainsi de commuter et de faire varier confortablement des charges LED importantes. La commande du module de puissance supplémentaire s'effectue via le variateur placé en amont.

Détails du produit :

  • Plusieurs modules de puissance supplémentaire LED universels rail DIN peuvent être raccordés à un variateur
  • Utilisable également avec des variateurs encastrés

  • Les charges raccordées sont alimentées par une
    charge commune
    Ligne de charge alimentée
  • Protection électronique contre les températures excessives
  • Montage dans la distribution secondaire sur rail DIN
  • AC 230 V, 50/60 Hz
  • Symbole VDE
  • Bornes vissées

Module à encastrer
de l’unité de commande Power DALI
Gira System 3000

Le module à encastrer à 1 canal de l'unité de commande Power DALI permet de commander des lampes avec interface DALI ainsi que des ballasts DALI avec et sans fonction Tunable White. La commande se fait par les modules rapportés de commande ou les horloges programmables Gira ou par des détecteurs de mouvement et de présence.

Détails du produit :

  • Fonctionnement avec tension de réseau (fonctionnement actif)
  • En fonctionnement actif, l’appareil fournit le courant de commande nécessaire à 18 participants DALI (extensible à 72)
  • Mise en marche avec la dernière luminosité / température de couleur réglée ou avec la luminosité/température de couleur mémorisée
  • Réglage de température de couleur 2 000 à 10 000 K
  • AC 230 V, 50/60 Hz
  • Symbole VDE
  • Bornes vissées

Module poste secondaire 2 fils
Gira System 3000

Le module poste secondaire 2 fils sert à commuter et à faire varier l'éclairage. Au total, le poste secondaire a toujours exactement le même nombre de fonctions que le module rapporté placé sur le poste principal. Le fonctionnement s'effectue en combinaison avec un module rapporté de commande.

Détails du produit :

  • uniquement combinable avec un module rapporté de commande avec ou sans symbole de flèche
  • Installation d'autres points de commande pour la commande du Gira System 3000
  • Possibilité de raccorder un nombre quelconque de modules poste secondaire 2 fils à un poste principal - longueur totale de ligne maximale 100 mètres
  • AC 230 V, 50/60 Hz
  • Symbole VDE
  • Bornes vissées

Module poste secondaire 3 fils
Gira System 3000

Le module poste secondaire 3 fils offre, indépendamment du
module rapporté et du module sur le poste principal, différentes
fonctions. Au total, le poste secondaire a toujours exactement le même nombre de fonctions que le
module rapporté placé sur le poste principal. Le fonctionnement se fait avec les modules rapportés du Gira System 3000.

Détails du produit :

  • Combinable avec tous les modules rapportés
  • Extension du champ de détection des
    détecteurs de mouvement
  • Commande jusqu'à cinq postes principaux en fonction centrale

  • Possibilité de raccorder au maximum dix modules poste secondaire 3 fils à un ou plusieurs postes principaux, possibilité de raccorder jusqu'à dix modules poste secondaire 3 fils si les lignes de poste secondaire et de charge sont posées séparément

  • Longueur totale de la ligne : 100 m maximum
  • AC 230 V, 50/60 Hz
  • Symbole VDE
  • Bornes vissées

Module poste secondaire rotatif
à 3 fils pour variateur LED
Gira System 3000

Le module poste secondaire rotatif 3 fils permet de commander tous les variateurs System 3000 avec entrée de poste secondaire.

Détails du produit :

  • Commande identique à celle du module variateur rotatif universel à LED
  • Possibilité de raccorder au maximum cinq modules poste secondaire rotatifs à un ou plusieurs postes principaux
  • Longueur totale du câble : 100 m maximum
  • AC 230 V, 50/60 Hz
  • Symbole VDE
  • Bornes vissées

Module variateur de vitesse System 3000

Le module variateur de vitesse Gira sert à la commande de vitesse de moteurs monophasés, comme p. ex. les moteurs à induction ou à bague de déphasage. L'appareil fonctionne selon le principe du découpage de phase.

Détails du produit :

  • Mise en marche par démarrage progressif à la vitesse maximale.
  • Mémorisation permanente de la vitesse minimale
  • Possibilité de raccorder des postes secondaires
  • Protection électronique contre les courts-circuits
  • Protection électronique contre les températures excessives
  • Fonctionnement avec et sans raccordement du conducteur neutre

Configurateur de produits Gira System 3000 : Choisir les éléments et les modules rapportés adaptés à votre projet.

Le Gira System 3000 a également connu une croissance permanente en termes de fonction et de performance. Avec le nouveau configurateur de produits System 3000, nous vous facilitons la vue d'ensemble des fonctions et possibilités du système. Utilisez le configurateur pour trouver les éléments et les modules rapportés adaptés à votre projet et transmettez-les directement à une liste de pièces dans le catalogue en ligne Gira ou au panier de votre grossiste.

Configurer maintenant


Une installation simple et flexible

Le Gira System 3000 dispose de nombreuses caractéristiques pratiques pour une installation et une mise en service simplifiées. Avec une profondeur d'encastrement extra-plate de seulement 24 millimètres, l'espace offert par les nouveaux modules dans le boîtier d'encastrement est plus important et permet davantage de flexibilité lors du câblage. Des griffes de montage encastrées permettent une installation plus simple et garantissent une sécurité accrue. Un bouton-poussoir test utilisé pour contrôler les fonctions permet de mettre en service le consommateur raccordé sans nécessiter de module rapporté de commande. Selon le module rapporté de commande, la puissance de base n'est que de 0,2 W à 0,5 W.

Le lien permet de télécharger rapidement et de manière pratique les instructions d'utilisation et de montage correspondantes.

Étapes d'installation

Grâce aux griffes de montage encastrées, les modules à encastrer peuvent être facilement installés dans le boîtier d'encastrement. Avec seulement 24 mm de profondeur d'encastrement, l'espace offert par les modules dans le boîtier d'encastrement est désormais plus important et permet un raccordement plus flexible.

Le cadre sélectionné est monté sur le module à encastrer, puis le module rapporté de commande est inséré.

Le cadre et le module rapporté de commande offrent un aspect global harmonieux sur le mur. Avec ses dix programmes d'interrupteur et plus de 75 variantes de cadres de finition, le système de design Gira offre de nombreuses possibilités de conception.

Téléchargements

Modes d'emploi

Module de commutation à relais

Mode d'emploi.

Bestell-Nr 5403 00

PDF, 511,8 KB

Download


Module de commutation à relais 2x

Mode d'emploi.

Bestell-Nr 5404 00

PDF, 337,9 KB

Download


Module électronique de commutation

Manuel d’utilisation.

Bestell-Nr 5405 00

PDF, 494,1 KB

Download


Module d'impulsion, Automate d'éclairage de cage d'escalier

Mode d'emploi.

Bestell-Nr 0821 00, 5410 00

PDF, 507,6 KB

Download


Module variateur rotatif LED universel Standard

Manuel d’utilisation.

Bestell-Nr 2450 00

PDF, 429,8 KB

Download


Module variateur rotatif LED universel Komfort

Manuel d’utilisation.

Bestell-Nr 2455 00

PDF, 521,1 KB

Download


Universell LED-dimmerinsats Standard

Manuel d’utilisation.

Bestell-Nr 5400 00

PDF, 332,6 KB

Download


Module variateur universel à LED Komfort

Manuel d’utilisation.

Bestell-Nr 5401 00

PDF, 456,5 KB

Download


Module variateur universel à LED Komfort 2x

Mode d'emploi.

Bestell-Nr 5402 00

PDF, 416,5 KB

Download


Variateur LED universel Mini

Manuel d’utilisation.

Bestell-Nr 2440 00

PDF, 386,3 KB

Download


Variateur LED universel

Mode d'emploi.

Bestell-Nr 2365 00

PDF, 437,1 KB

Download


Module de puissance supplémentaire universel à LED encastrable en série

Mode d'emploi.

Bestell-Nr 2383 00

PDF, 898,3 KB

Download


Module à encastrer, unité de commande DALI-Power

Mode d'emploi.

Bestell-Nr 5406 00

PDF, 451,9 KB

Download


Module de commande rapporté Memory

Mode d'emploi.

Bestell-Nr 5363 ..

PDF, 176,0 KB

Download


Horloge de stores et horloge programmable Display

Mode d'emploi.

Bestell-Nr 5366 ..

PDF, 368,0 KB

Download


Horloge de stores et horloge programmable BT, Module rapporté de commande BT

Mode d'emploi.

Bestell-Nr 5367 .., 5368 ..

PDF, 529,8 KB

Download


Capteur de luminosité et de température Bluetooth

Mode d'emploi.

Bestell-Nr 5466 02

PDF, 374,5 KB

Download


Capteur de luminosité et de température BT

Mode d'emploi, de l'index I02.

Bestell-Nr 5466 02

PDF, 2,5 MB

Download


Module rapporté détecteur de mouvement 1,10 m / 2,20 m Standard

Mode d'emploi.

Bestell-Nr 5373 .., 5375 ..

PDF, 1,7 MB

Download


Module rapporté détecteur de mouvement 1,10 m / 2,20 m Komfort BT

Mode d'emploi.

Bestell-Nr 5374 .., 5376 ..

PDF, 1,9 MB

Download


Module rapporté 360° détecteur de présence et de mouvement BT

Mode d'emploi.

Bestell-Nr 5377 02

PDF, 571,1 KB

Download


Module rapporté de commande radiofréquence Memory, Module rapporté de commande radiofréquence

Mode d'emploi

Bestell-Nr 5492 .., 5493 .., 5494 .., 5495 ..

PDF, 474,2 KB

Download

Les fichiers suivants ne sont pas disponibles dans la langue que vous avez sélectionnée, mais éventuellement dans d'autres traductions.

Gira Bluetooth app

Operating instructions.

PDF, 1,4 MB

Download

Instructions de montage

Bascules alternatives

mode d'emploi.

Bestell-Nr 5369 .., 5370 .., 5371 .., 5372 .., 5386 .., 5387 .., 5388 .., 5389 ..

PDF, 3,0 MB

Download

Brochures

Gira Smart Home

Bestell-Nr 18124 23

PDF, 1,9 MB

Download

Les fichiers suivants ne sont pas disponibles dans la langue que vous avez sélectionnée, mais éventuellement dans d'autres traductions.

Gira Flexible building technology

Smart building and modernisation.

Bestell-Nr 18145 10

PDF, 3,6 MB

Download

Manuels / Principes du système

Les fichiers suivants ne sont pas disponibles dans la langue que vous avez sélectionnée, mais éventuellement dans d'autres traductions.

Gira System 3000

System basics

PDF, 4,3 MB

Download

Commande d'éclairage Modules rapportés de commande Détecteur de mouvement Modules à encastrer Configurateur de produits Installation Téléchargements
