Control de persianas Gira System 3000

Control simple o inteligente de persianas y toldos

Con el Gira System 3000 se pueden controlar cómodamente persianas venecianas, persianas enrollables y toldos. Al mismo tiempo, no solo se regula la incidencia de la luz en las estancias, sino que se estabiliza el clima en dicho espacio y se ahorra energía. Para lograr un control sencillo y sin esfuerzo, en Gira System 3000 se puede elegir entre distintos módulos de superficie: desde los módulos de superficie de mando o módulos de superficie táctil manual hasta Bluetooth con control por aplicación. Además, lo especial del Gira System 3000 es que un módulo de superficie de mando manual puede sustituirse en cualquier momento por otro módulo para control de persianas desde el System 3000. Así, por ejemplo, a partir de un interruptor, obtendrá un reloj de persianas y temporizador fácil de manejar con el que podrá definir las horas de movimiento automático de las persianas eléctricas.

  • Subida y bajada de persianas, manualmente con un interruptor o mediante una aplicación
  • Definición de horas de movimiento automático
  • Las horas de movimiento se pueden ajustar a la salida y puesta del sol mediante el astroprograma integrado
  • Con productos eNet ycompatibles con KNX RF
  • Simulación de presencia
  • Es posible el control individual o el control de grupo
  • Distintas variantes de marco a elegir
  • Puesta en servicio sencilla

Detalles de los módulos de superficie de mando Gira System 3000 para control de persianas

Los módulos de superficie de mando Gira System 3000 para control de persianas se caracterizan por un manejo intuitivo y una clara identificación de las teclas. Diferentes variantes permiten una comodidad de manejo a medida, de manera opcional mediante módulos de superficie de mando o módulos de superficie táctil, con Bluetooth o radio eNet. Incluso los módulos de superficie de mando más sencillos almacenan una posición intermedia individual. Las funciones de los dispositivos Memory y Display abarcan desde el control temporizado sencillo hasta las amplias posibilidades de control con el reloj de persianas y temporizador Bluetooth. Mientras que los ajustes sencillos se realizan de manera directa y sin ayudas en el dispositivo, las programaciones exhaustivas se llevan a cabo cómodamente con la aplicación Gira System 3000 a través de un smartphone o tablet.

Transmisor de pared Gira Bluetooth

Módulo de superficie de mando de 2 elementos Gira System 3000

Módulo de superficie de mando Gira System 3000 Bluetooth

Módulo de superficie de mando con símbolos de flecha Gira System 3000

Módulo de superficie táctil Gira System 3000, Gira E2, blanco brillante

Módulo de superficie de mando Memory Gira System 3000

Módulo de superficie de mando Gira System 3000

Gira System 3000 Reloj de persianas y temporizador Display

Reloj de persianas y temporizador Bluetooth Gira System 3000

Módulo de superficie de mando inalámbrico Memory Gira System 3000

Símbolos de flecha del módulo de superficie de mando inalámbrico Memory Gira eNet


Manejo y programación intuitivos

El sistema detecta por sí solo que el elemento de mando está montado en el control de persianas. Las teclas sensibles al tacto y una pantalla iluminada de alto contraste permiten manejar el reloj de persianas y temporizador Display con más facilidad que nunca. Las funciones abarcan desde ajustes manuales directos hasta posibilidades de control automático.

Además del manejo manual, para programar las horas de movimiento se puede adoptar la hora actual para los siete días con solo pulsar un botón. También se pueden realizar a través del menú ajustes individuales por separado según días de la semana y fin de semana. Además, resulta especialmente cómodo el astroprograma integrado, que permite adaptar dinámicamente estas horas de movimiento a la salida y puesta del sol. El cambio entre horario de verano y de invierno es automático.

  • Control manual de persianas
  • Guardar posición intermedia individual
  • Reloj temporizador: fácil de manejar y programar
  • Programación rápida: almacenamiento de la hora actual como tiempo de conmutación
  • Función de bloqueo para desactivar el funcionamiento de los dispositivos auxiliares y el funcionamiento automático
  • Programa de temporización Standard
  • Astroprograma
  • Cambio automático entre horario de verano y de invierno
  • Temperatura ambiente: -5 °C a +45 °C
  • Precisión por mes: ± 10 s
  • Autonomía máxima: aprox. 4 h

Reloj de persianas y temporizador Gira System 3000 Display

  • Control manual de persianas
  • Guardar posición intermedia individual
  • Reloj temporizador: fácil de manejar y programar
  • Hasta 40 tiempos de conmutación individuales
  • Función de bloqueo para desactivar el funcionamiento de los dispositivos auxiliares y
    el funcionamiento automático
  • Facilidad para copiar ajustes y transferirlos a otros controles

  • Astroprograma
  • Cambio automático entre horario de verano y de invierno
  • Temperatura ambiente: -5 °C a +45 °C
  • Precisión por mes: ± 10 s
  • Autonomía máxima: aprox. 4 h

Fácil manejo mediante la aplicación Gira System 3000

Programación y control desde el sofá con toda comodidad y según sus necesidades: Con el módulo de superficie de reloj de persianas y temporizador Bluetooth Gira System 3000, el control de la luz pasa a una nueva dimensión. El smartphone o la tablet se convierten en una central de conmutación. Mediante la aplicación Gira System 3000, en una pantalla grande, se tienen a la vista y perfectamente bajo control todos los ajustes correspondientes a diferentes persianas venecianas, toldos y persianas enrollables. Los programas de temporización ya creados se pueden copiar sin inconvenientes en otros módulos de superficie de mando. Con la actualización v1.4, todos los módulos de superficie Bluetooth existentes se pueden actualizar a través de la aplicación. A partir del otoño, los módulos de superficie serán actualizados automáticamente.

Función de bloqueo

La función de bloqueo, así como el modo nocturno del LED de estado, se pueden controlar a través de la aplicación.

Módulos de superficie del System 3000 afectados

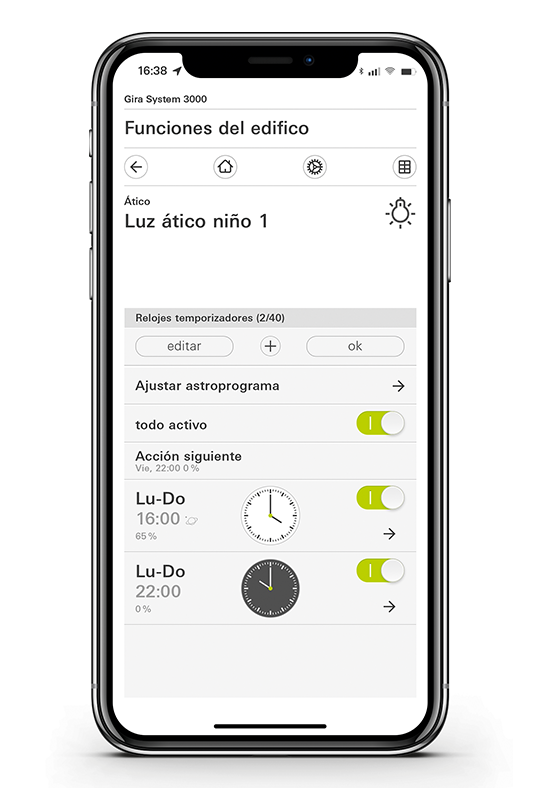

Los tiempos de conmutación se pueden activar individualmente

Antes, los relojes temporizadores solo podían activarse y desactivarse juntos, ahora es posible hacerlo por separado. Por ejemplo, se pueden establecer simulaciones temporales durante los períodos de vacaciones.

Módulos de superficie del System 3000 afectados

Módulo de superficie de mando Gira System 3000 Bluetooth

  • Un control manual de las persianas aún más preciso
  • Puesta en servicio rápida y sencilla con el asistente de instalación
  • Manejo y control temporizado con el dispositivo móvil a través de Bluetooth

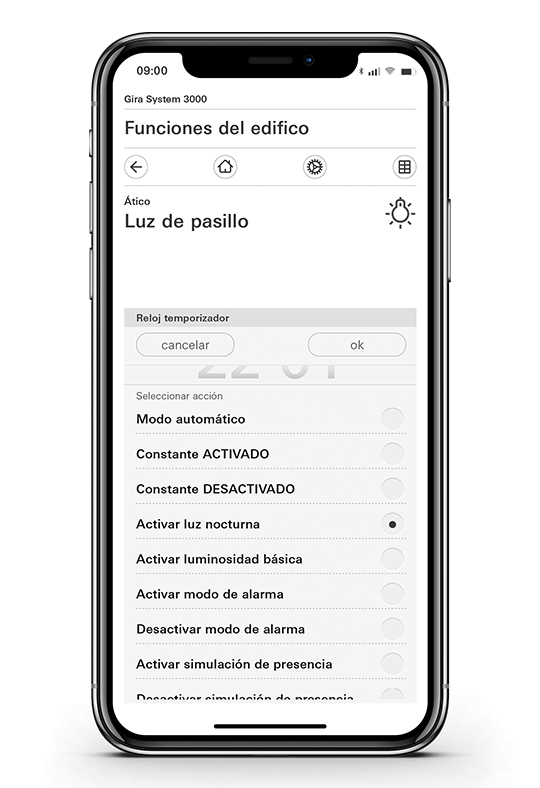

Simulación de
presencia

Ahora, los relojes temporizadores también ofrecen la simulación de presencia, por lo que ya no solo se puede activar y desactivar manualmente a través de la aplicación.

Módulos de superficie del System 3000 afectados

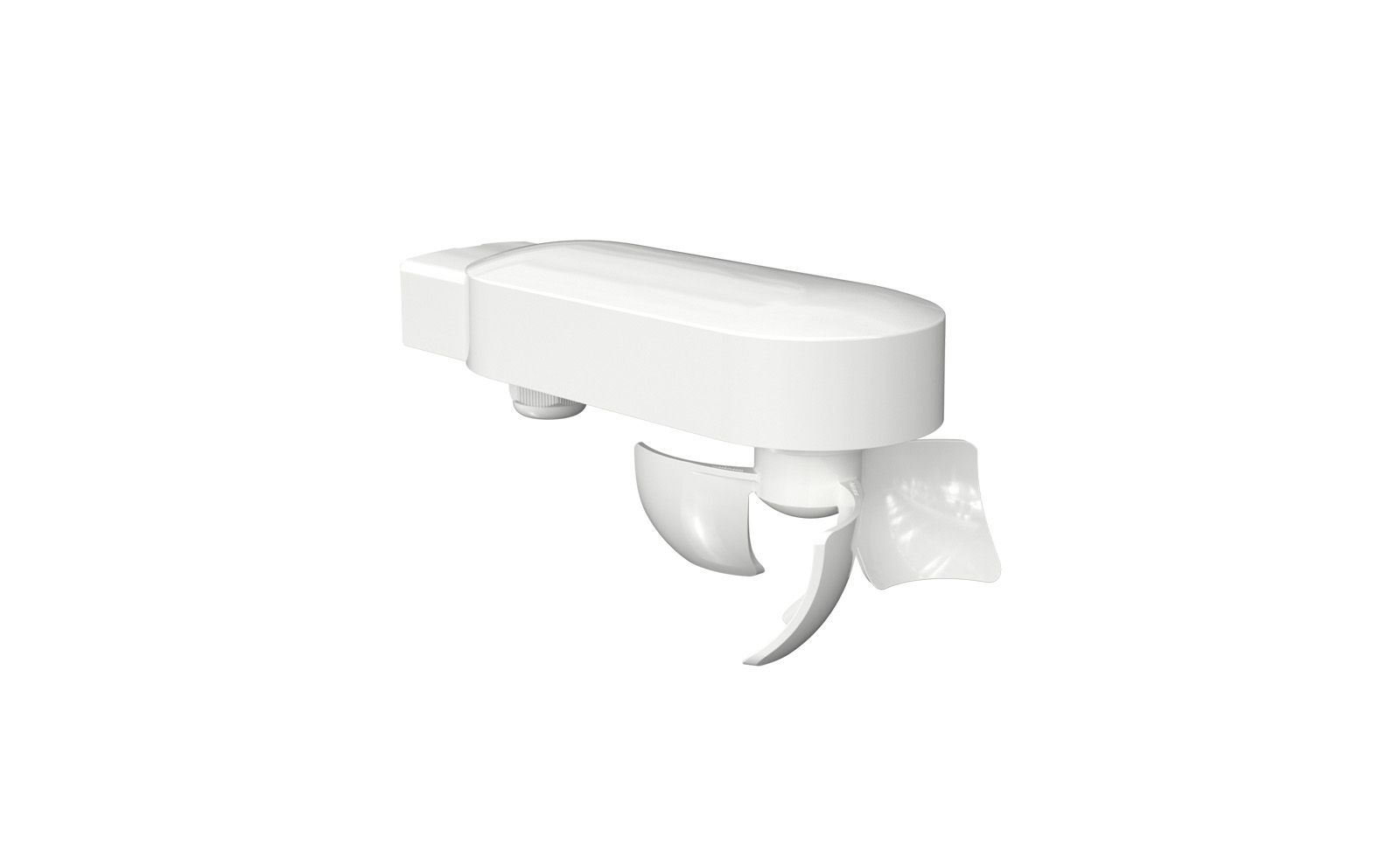

  • Interfaz Bluetooth con el sensor de luminosidad y de temperatura del System 3000 BT
  • Temperatura ambiente: -5 °C a +45 °C

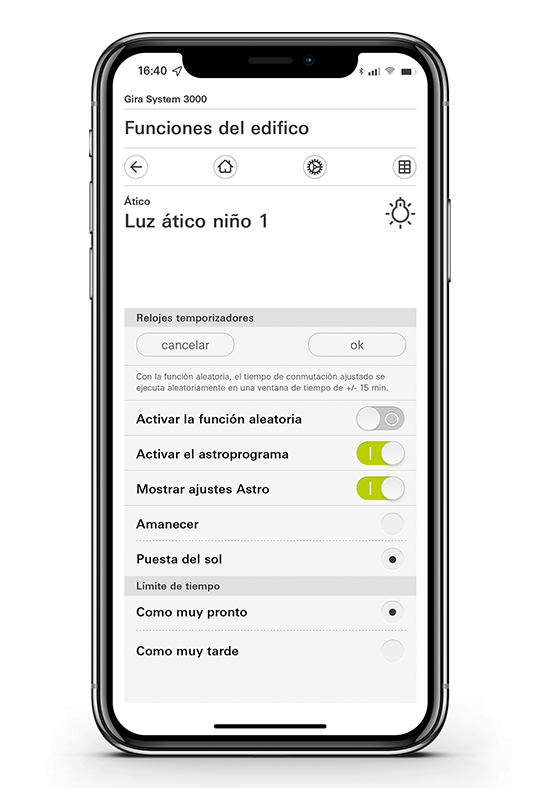

Astroprograma

Con la ampliación del astroprograma, también es posible efectuar evaluaciones personalizadas de la salida y la puesta del sol, así como establecer la definición del punto de conmutación más temprano o más tarde.

Módulos de superficie del System 3000 afectados

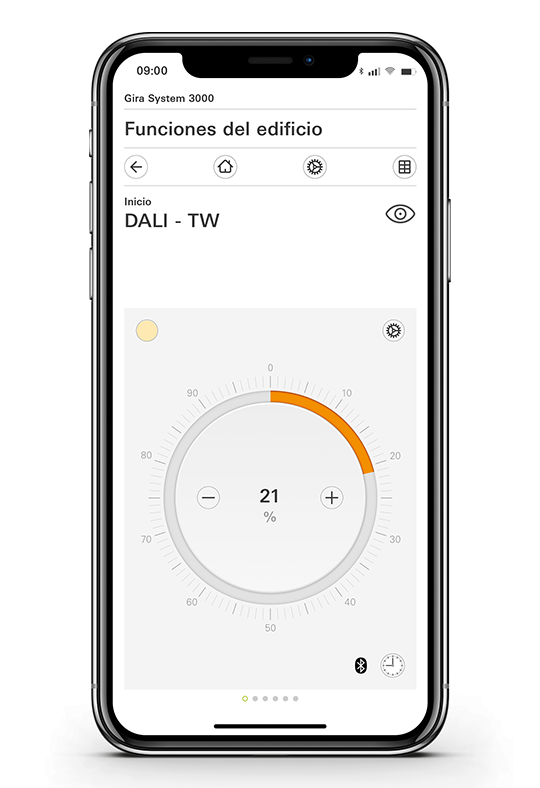

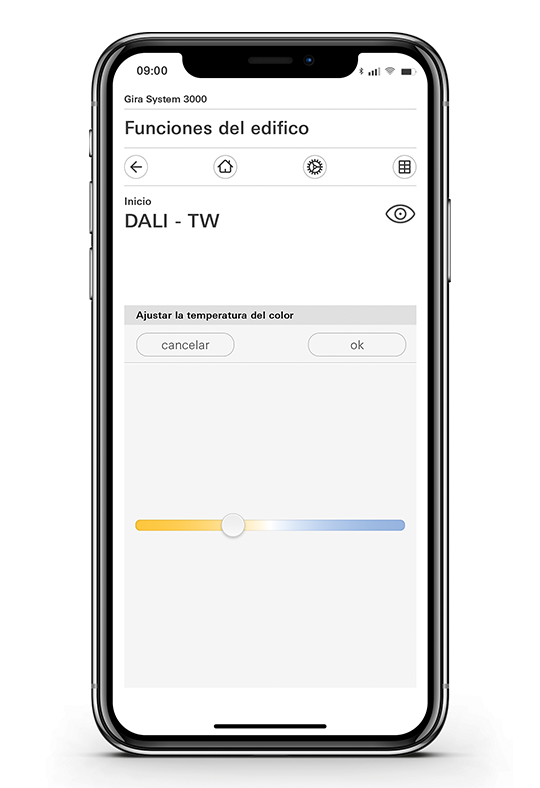

Control DALI Tuneable White

Además de los módulos de superficie manuales, ahora también es posible ajustar la temperatura del color con los accesorios Bluetooth.

Módulos de superficie del System 3000 afectados


Otros módulos de superficie de mando

Gira System 3000
Módulo de superficie de mando

Este módulo de superficie de mando estándar permite controlar persianas y toldos de forma manual y totalmente fiable. El dispositivo en sí ya permite almacenar una posición intermedia individual: para impedir la visibilidad desde el exterior y proteger del sol, la persiana se puede subir o bajar hasta cualquier posición.

  • Control manual de persianas
  • Guardar posición intermedia individual
  • Temperatura ambiente: -5 °C a +45 °C

Gira System 3000
Símbolos de flecha del módulo de superficie de mando

Los símbolos de flecha indican el funcionamiento de este módulo de superficie de mando. También este dispositivo permite memorizar una posición intermedia individual.

  • Control manual de persianas
  • Guardar posición intermedia individual
  • Temperatura ambiente: -5 °C a +45 °C

Reloj de persianas y temporizador Gira System 3000 Bluetooth

Gira System 3000 eNet inalámbrico
Módulo de superficie de mando Memory

Gira System 3000 eNet inalámbrico
Módulo de superficie de mando Memory
con símbolos de flecha

Los módulos de superficie Gira System 3000 ya existentes se pueden cambiar fácilmente por un módulo de superficie de mando inalámbrico Gira eNet o se pueden colocar directamente en mecanismos empotrables System 3000. De ese modo, en combinación con el transmisor inalámbrico de pared eNet, se puede añadir otro punto de conmutación en la estancia. Y para más comodidad, el módulo de superficie de mando inalámbrico eNet también se puede utilizar con el servidor Gira eNet, lo que permite el control a través de un smartphone, una tableta o un control de voz.

  • Manejo mediante el mecanismo de control de persianas
  • Manejo manual, inalámbrico y temporizado de, por ejemplo, persianas, toldos, iluminación o ventiladores.
  • Memorización de una hora de subida y de bajada. En el modo Memory, estos tiempos de conmutación se repiten a intervalos de 24 horas.
  • La función de bloqueo impide el manejo de dispositivos auxiliares y el manejo inalámbrico, además de desactivar el modo Memory.
  • Modo nocturno ajustable. Los LED de estado y de funcionamiento no se iluminan permanentemente
  • Indicador de estado con LED
  • En combinación con el servidor eNet, también permite el control por smartphone, tableta o control de voz
  • Transmisión inalámbrica totalmente encriptada (AES-CCM). Se puede ajustar con el servidor eNet a partir de la versión 2.2 (dependiendo del uso)
  • Temperatura ambiente: -5 °C a +45 °C

Mecanismos empotrables

Un sistema modular compuesto por mecanismos y módulos de superficie de mando ofrece el mayor margen de maniobra posible a la hora de implementar funciones. Es posible el manejo manual con un pulsador de control y el control temporizado electrónico. También se pueden implementar funciones centrales (por ejemplo, mediante un sensor de viento o un pulsador maestro) a través de las entradas de dispositivo auxiliar.

Mecanismos de control de persianas


Funciones del módulo de superficie de mando Bluetooth Gira System 3000

Gira System 3000
Mecanismo de control de persianas
sin entrada de dispositivo auxiliar

El mecanismo de control de persianas Gira System 3000 sin entrada de dispositivo auxiliar es el centro de mando para persianas y toldos accionados eléctricamente.
Permite controlar motores con una potencia conectada de hasta 700 W.

Detalles del producto:

  • Profundidad de montaje: 24 mm
  • Tensión nominal: 230 V CA ~
  • Frecuencia de red: 50 / 60 Hz
  • Temperatura ambiente: -5 a +45 °C
  • Tipo de contacto: contacto μ
  • Potencia de reserva: según el módulo de superficie, entre 0,2 y 0,5 W
  • Potencia conectada de los motores: 700 W
  • Conexión: de un hilo fino con y sin puntera de cable de entre 0,5 y 4,0 mm² o 2 × 2,5 mm²

Gira System 3000
Mecanismo de control de persianas
con entrada de dispositivo auxiliar

El mecanismo de control de persianas Gira System 3000 con entrada de dispositivo auxiliar permite la integración en grupos o sistemas de control central para poder manejar varias persianas simultáneamente con un interruptor. La entrada de dispositivo auxiliar también permite el bloqueo automático ante una alarma de viento emitida por un sensor de viento conectado.

Detalles del producto:

  • Profundidad de montaje: 24 mm
  • Tensión nominal: 230 V CA
  • Frecuencia de red: 50 / 60 Hz
  • Temperatura ambiente: -5 a +45 °C
  • Tipo de contacto: contacto μ
  • Potencia de reserva: según el módulo de superficie, entre 0,2 y 0,5 W
  • Potencia conectada de los motores: 700 W
  • Conexión: de un hilo fino con y sin puntera de cable de entre 0,5 y 4,0 mm² o 2 × 2,5 mm²
  • Integración en controles de grupo o controles centrales
  • Bloqueo por alarma de viento a través de la entrada de dispositivo auxiliar

Instalación sencilla y flexible

El Gira System 3000 ofrece muchas ventajas prácticas que simplifican la instalación y la puesta en servicio. Con una profundidad de montaje extraplana de solo 24 milímetros, los nuevos mecanismos dejan ahora más espacio en la caja empotrable y ofrecen así mayor flexibilidad de cableado. Las garras de montaje encastradas facilitan la instalación y son más seguras. La puesta en servicio de los consumidores conectados puede realizarse mediante un pulsador de prueba para control de funcionamiento sin módulo de superficie de mando. Dependiendo del módulo de superficie de mando, la potencia básica es solo de entre 0,2 W y 0,5 W.

Las instrucciones de manejo e instalación correspondientes pueden descargarse de modo rápido y práctico a través del enlace.

Pasos de instalación

Gracias a las garras de montaje encastradas, los mecanismos empotrables se pueden montar muy fácilmente en la caja empotrable. Con una profundidad de montaje de solo 24 mm, dejan mucho espacio en la caja empotrable y ofrecen por tanto más flexibilidad de cableado.

El marco seleccionado se monta sobre el mecanismo empotrable y, a continuación, se coloca el módulo de superficie de mando.

El marco y el módulo de superficie de mando forman un conjunto armonioso en la pared. El sistema de diseño Gira, con diez gamas de interruptores y más de 75 variantes de marco, ofrece múltiples posibilidades de diseño.

Módulo de superficie de mando Gira System 3000 Bluetooth

Se ha añadido la función Bluetooth al módulo de superficie de mando Gira System 3000.

  • Control manual de persianas
  • Guardar posición intermedia individual
  • Puesta en servicio rápida y sencilla con el asistente de instalación
  • Temperatura ambiente: −5 °C a +45 °C

Módulo de superficie de mando Gira System 3000 Memory

El módulo de superficie de mando Gira System 3000 Memory no solo puede almacenar una posición intermedia individual, sino también una hora para la subida y la bajada. Si se activa el modo de memoria, se repite en un ritmo de 24 horas.

En el modo nocturno, los LED de estado y de función no se iluminan permanentemente, por lo que el sueño permanece intacto.

  • Función de bloqueo para desactivar el funcionamiento de la extensión
  • Modo nocturno: Los LED de estado y función no se encienden
    permanentemente
  • Temperatura ambiental: De -5 °C a +45 °C
  • Control manual de las persianas
  • Guarda la posición intermedia individual
  • Memorización de la hora de subida y de bajada
  • Repetición cada 24 horas con la activación del modo Memory

Módulo de superficie táctil Gira System 3000

El módulo de superficie táctil Gira System 3000 impresiona por su diseño moderno e intemporal y su cómoda interfaz de usuario digital. El control de persianas es intuitivo gracias a tres superficies táctiles y una superficie deslizante. Se puede almacenar una posición intermedia con la función Memory.

  • Ajuste sencillo de la altura con un solo toque o deslizamiento con el dedo
  • El tiempo de desplazamiento, el tiempo de cambio de lamas y las posiciones finales pueden ajustarse durante la puesta en servicio
  • .LINEBREAK/>
  • Barra de luz LED para representar la posición de la cortina
  • Indicación de estado permanente o temporal
  • Diseño moderno y plano como un pulsador
  • Temperatura ambiente: −5 °C a +45 °C

Descargar

Instrucciones de uso

Mecanismo de control de persianas sin entrada de dispositivos auxiliares

Manual de instrucciones.

Bestell-Nr 5415 00

PDF, 807,8 KB

Download


Mecanismo de control de persianas sin entrada de dispositivo auxiliar

Manual de instrucciones, Index I01.

Bestell-Nr 5415 00

PDF, 291,8 KB

Download


Mecanismo de control de persianas con entrada de dispositivos auxiliares

Manual de instrucciones.

Bestell-Nr 5414 00

PDF, 1,3 MB

Download


Mecanismo de control de persianas con entrada de dispositivo auxiliar

Manual de instrucciones, Index I01.

Bestell-Nr 5414 00

PDF, 621,9 KB

Download


Mecanismo de dispositivo auxiliar de 2 hilos

Manual de instrucciones.

Bestell-Nr 5408 00

PDF, 354,1 KB

Download


Mecanismo de dispositivo auxiliar de 3 hilos

Manual de instrucciones.

Bestell-Nr 5409 00

PDF, 699,4 KB

Download


Mecanismo de dispositivo auxiliar para mecanismo de regulador giratorio LED universal

Manual de instrucciones.

Bestell-Nr 2389 00

PDF, 586,9 KB

Download


Memory, módulo de mando de superficie

Manual de instrucciones.

Bestell-Nr 5363 ..

PDF, 175,5 KB

Download


Reloj de persiana y temporizador Display

Manual de instrucciones.

Bestell-Nr 5366 ..

PDF, 367,6 KB

Download


Reloj de persianas y temporizador BT, Módulo de superficie BT

Manual de instrucciones.

Bestell-Nr 5367 .., 5368 ..

PDF, 529,1 KB

Download


Memory módulo de superficie de mando inalámbric, Módulo de superficie de mando inalámbric

Manual de instrucciones

Bestell-Nr 5492 .., 5493 .., 5494 .., 5495 ..

PDF, 472,7 KB

Download

Los siguientes archivos no están disponibles en el idioma seleccionado, pero es posible que esté disponible en otras traducciones.

Gira Bluetooth app

Operating instructions.

PDF, 1,4 MB

Download


System 3000 Jalousiesteuerung, Zentralsteuerung plus Windalarm

Anschlussplan Zentralsteuerung plus Windsensor

Bestell-Nr 5414 00

PDF, 97,6 KB

Download

Instrucciones de montaje

Tecla basculante alternativa

Instrucciones de montaje.

Bestell-Nr 5369 .., 5370 .., 5371 .., 5372 .., 5386 .., 5387 .., 5388 .., 5389 ..

PDF, 3,0 MB

Download

Folletos

Gira Smart Home

Bestell-Nr 18124 45

PDF, 2,0 MB

Download

Los siguientes archivos no están disponibles en el idioma seleccionado, pero es posible que esté disponible en otras traducciones.

Gira – Flexible Gebäudetechnik

Ausbaustufen des Gira System 3000

Bestell-Nr 18138 10

PDF, 2,7 MB

Download

Manuales / Fundamentos del sistema

Los siguientes archivos no están disponibles en el idioma seleccionado, pero es posible que esté disponible en otras traducciones.

Gira System 3000

System basics

PDF, 4,3 MB

Download


Transmisor de pared Gira Bluetooth

El transmisor de pared Gira Bluetooth se coloca en la pared de forma plana y puede pegarse o atornillarse directamente a una superficie con la placa de fondo suministrada.

  • Con la versión 1.4, los transmisores de pared inalámbricos Bluetooth también pueden utilizarse como dispositivos auxiliares para los módulos de superficie System 3000 Bluetooth.
  • Se pueden controlar varios módulos de superficie Bluetooth en una habitación como grupo.
  • Control de los sistemas de iluminación con interfaz Bluetooth
Control de persianas Características Módulos de superficie de mando Mecanismos empotrables Instalación Descargas
