System KNX RF Gira

Bezprzewodowe rozszerzenie instalacji KNX – łatwo i szybko

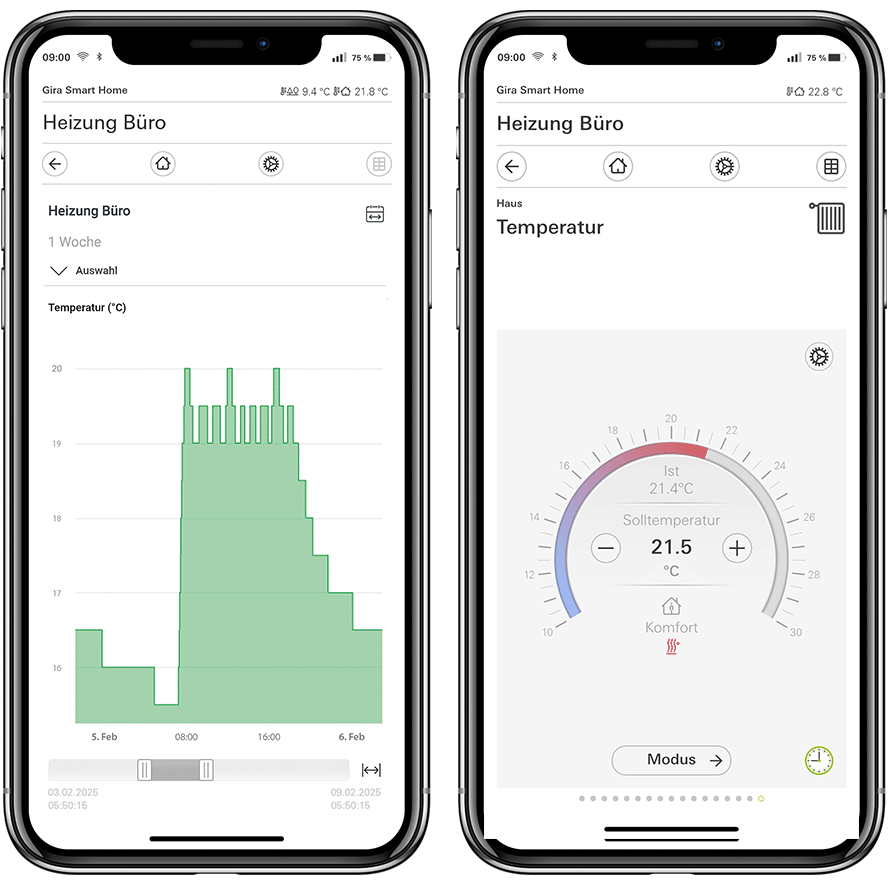

Za pomocą KNX RF Gira można w każdym momencie zwiększyć w prosty sposób komfort obsługi technicznego wyposażenia budynków wyposażonych w system KNX. „KNX RF” jest skrótem od „KNX Radio Frequency”, czyli KNX via sygnał radiowy. Bez znacznych nakładów, a przede wszystkim bez brudu i hałasu można zainstalować w każdym miejscu budynku urządzenie do zdalnego sterowania światłem, żaluzjami, scenami i innymi funkcjami. W razie modernizacji lub w nowych budynkach punkty do obsługi można utworzyć w miejscach, w których nie da się lub nie należy układać kabli lub podłączać łączników – czy to na ścianach z kamienia, betonu, drewna lub szkła, czy na powierzchniach mebli. KNX RF Gira wykorzystuje w 100% niezależny od producenta standard KNX „KNX RF1.R S-Mode” i umożliwia interoperacyjny dostęp do pełnej funkcjonalności systemu KNX. Dzięki temu istnieje możliwość bezproblemowego zintegrowania wszystkich produktów systemu KNX dostępnych na rynku.

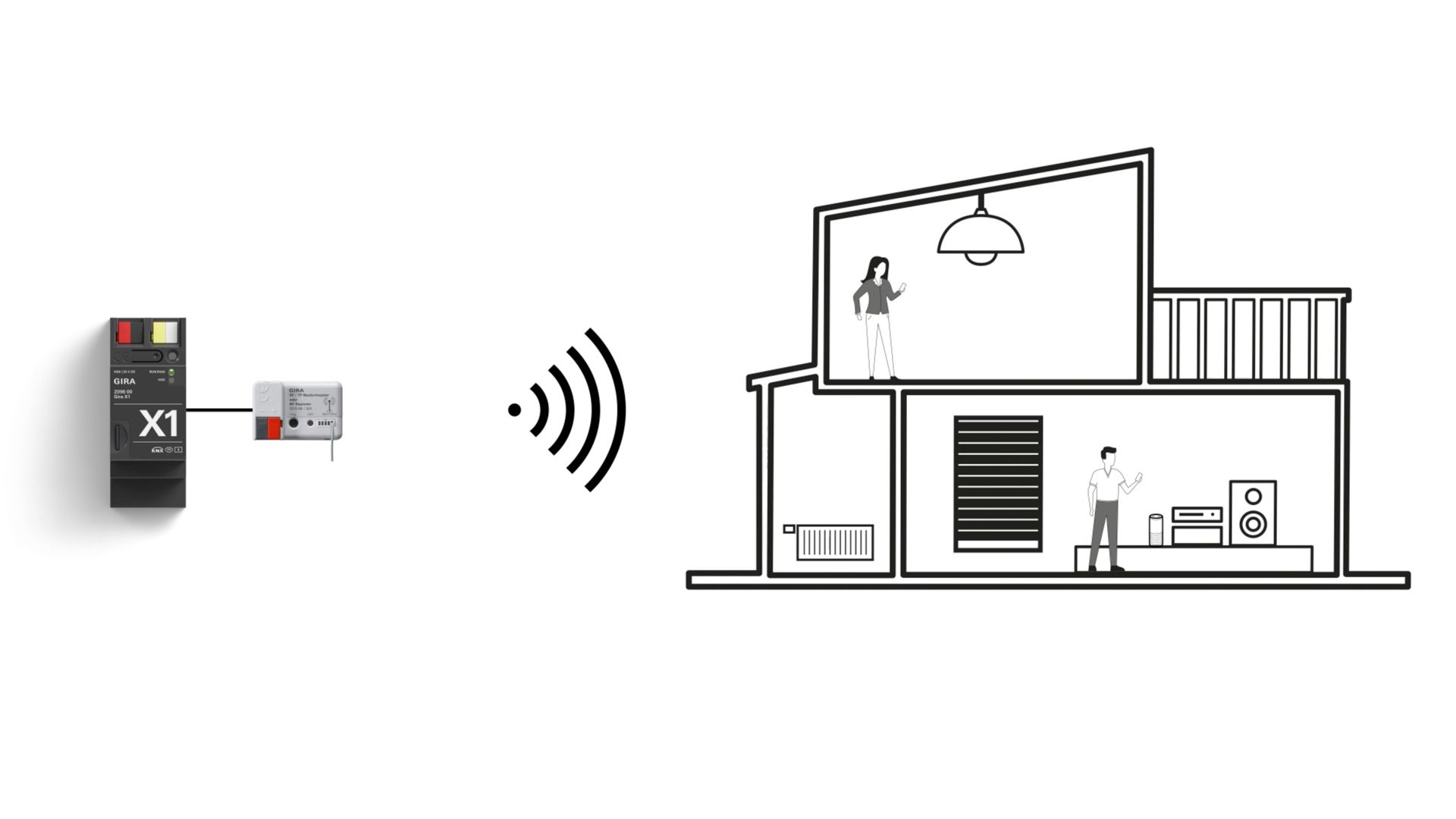

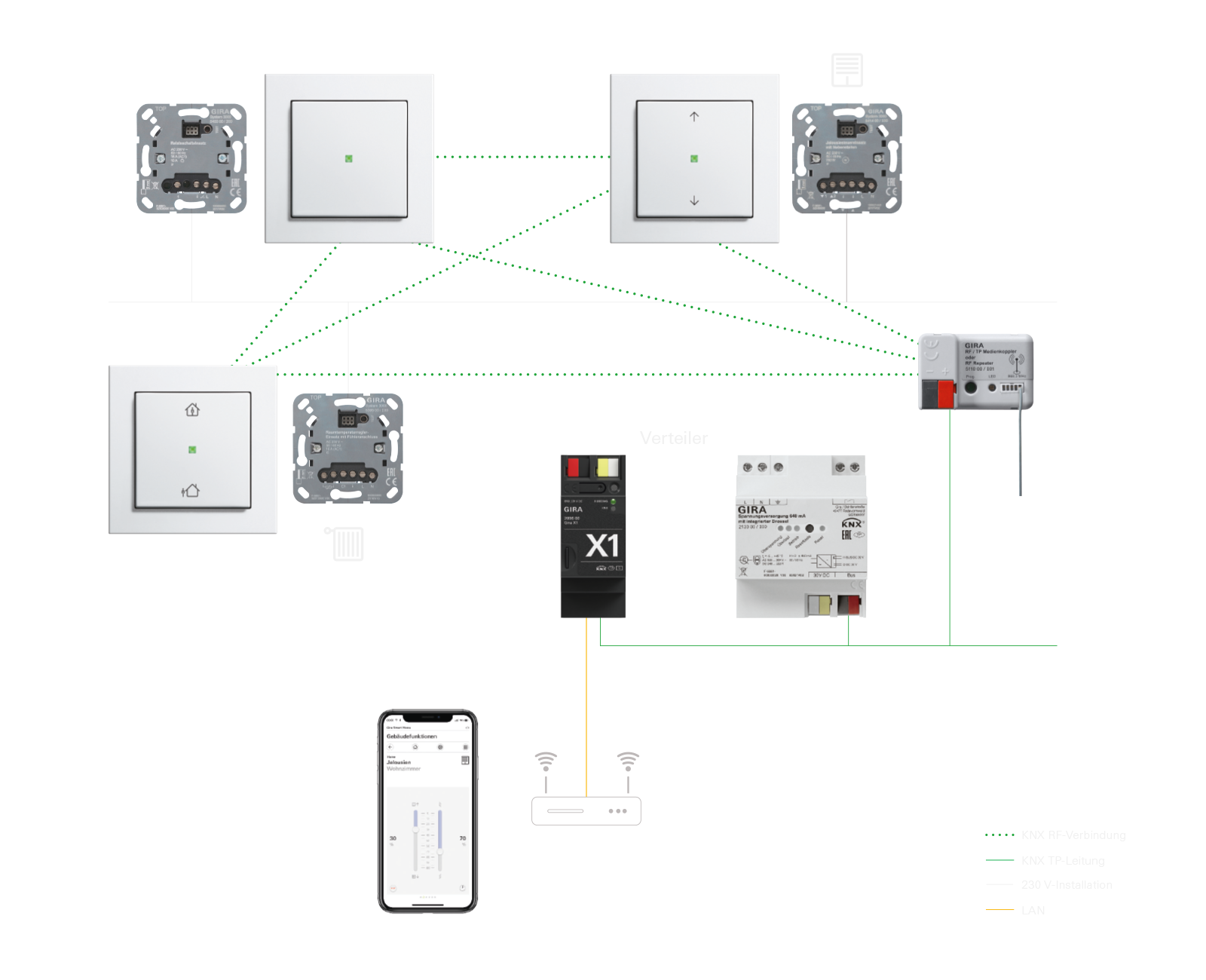

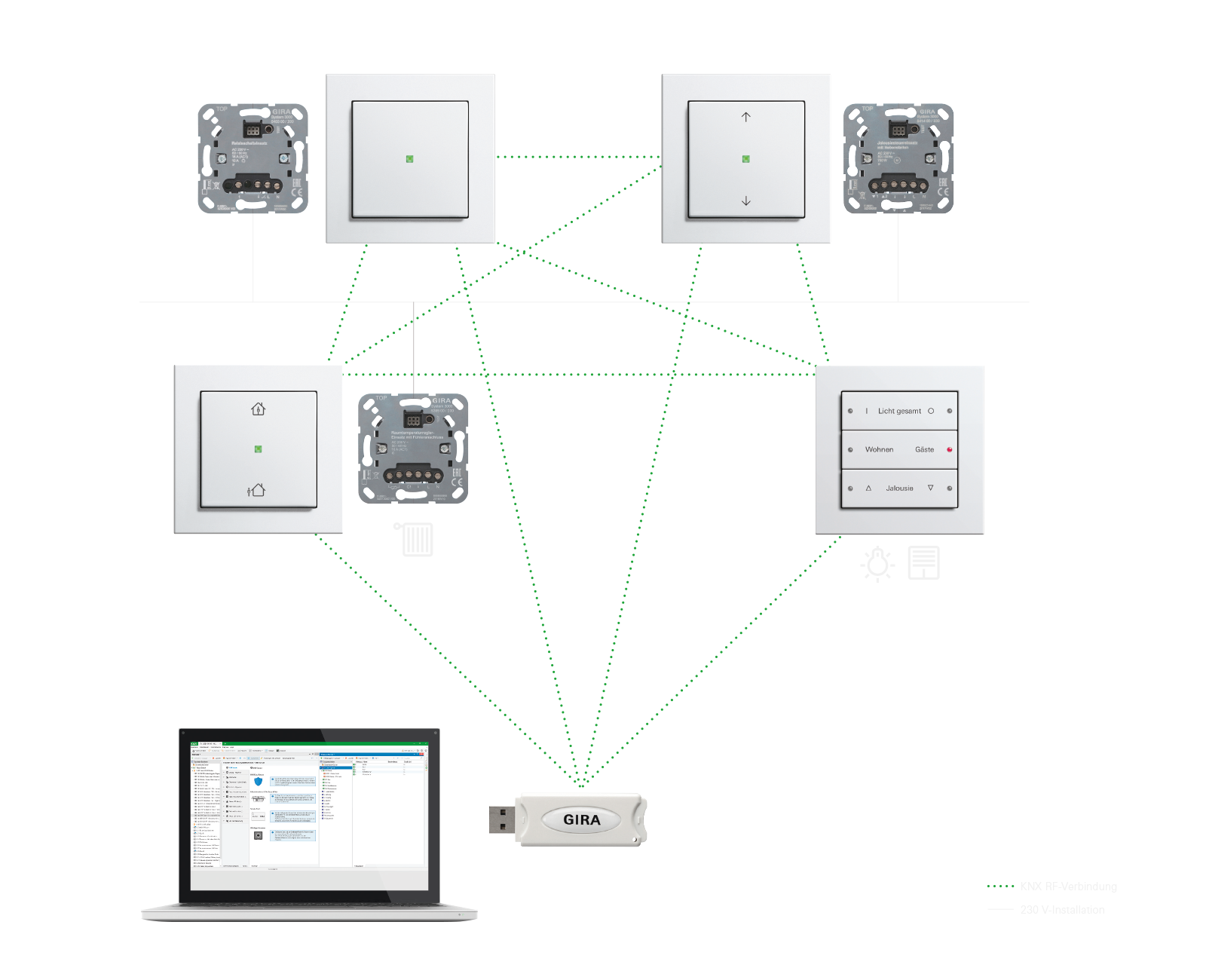

Budowa systemu KNX RF


Urządzenia do obsługi KNX RF

Do obsługi dostępne są piloty KNX RF Gira i czujniki przyciskowe KNX RF. Są one zasilane bateryjnie i wysyłają polecenia do istniejącej instalacji KNX TP. Złącze mediów KNX RF/TP umożliwia połączenie urządzeń z instalacją KNX TP (gdzie „TP” oznacza „skrętkę” (ang. Twisted Pair), tj. elementy komunikujące się za pośrednictwem zielonego złącza mediów). Eliminuje ono konieczność stosowania skomplikowanych i drogich bramek programowanych za pomocą dedykowanego oprogramowania. Wszystkie urządzenia można uruchamiać bezpośrednio, podobnie jak urządzenia przewodowe systemu KNX, w wypróbowany sposób za pomocą układu ETS 5. Zasadniczo można używać całego zestawu adresów KNX (czyli ponad 57 000 urządzeń KNX RF).

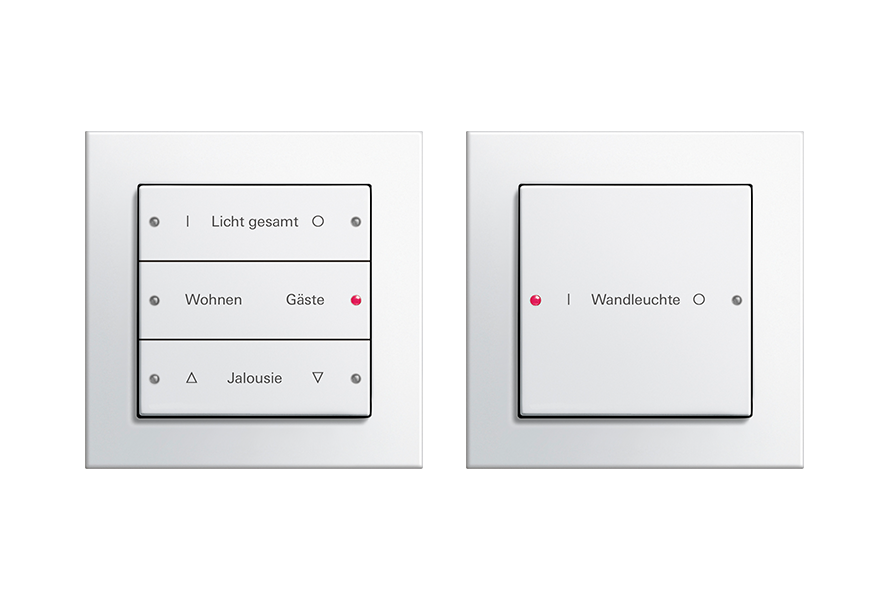

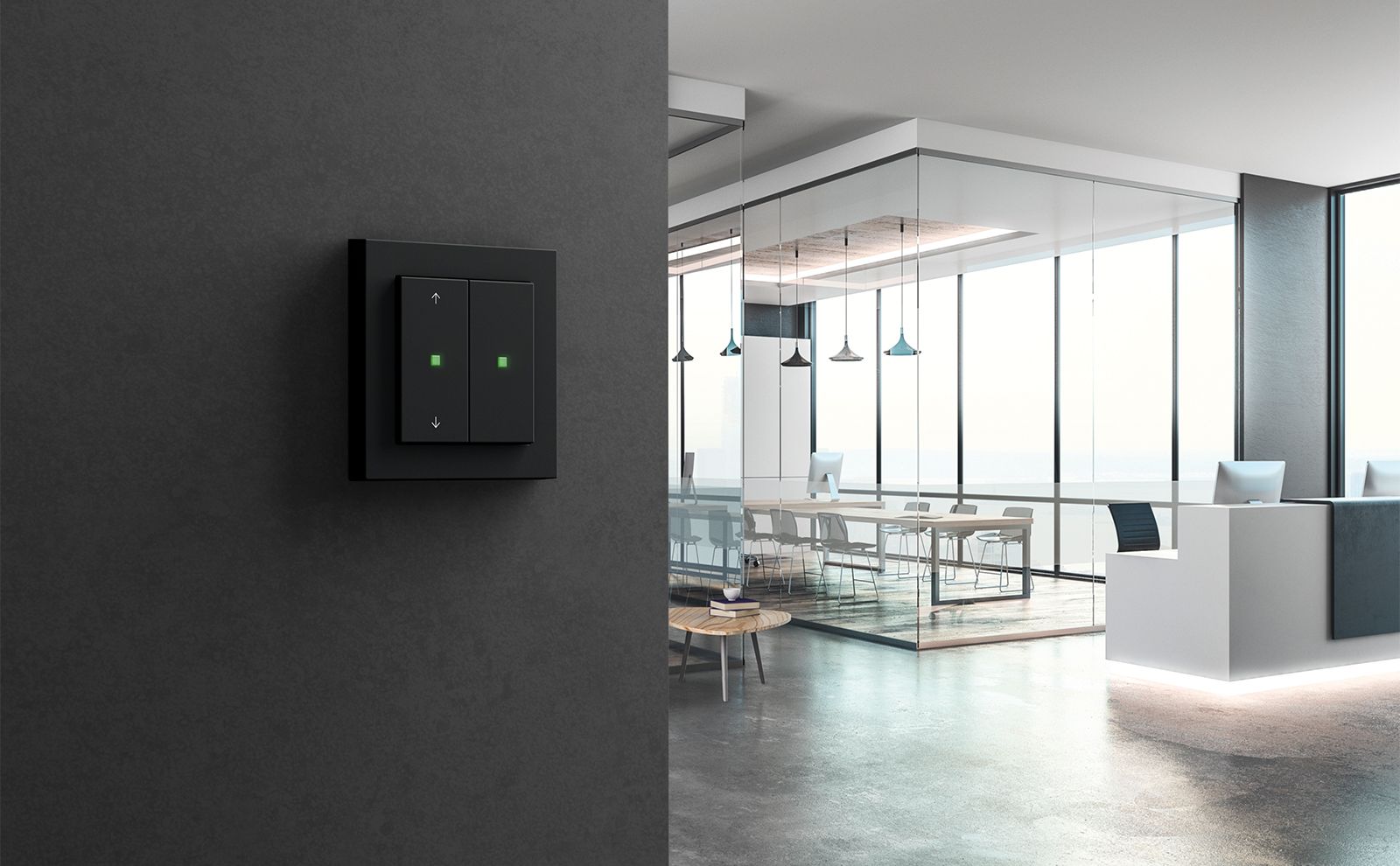

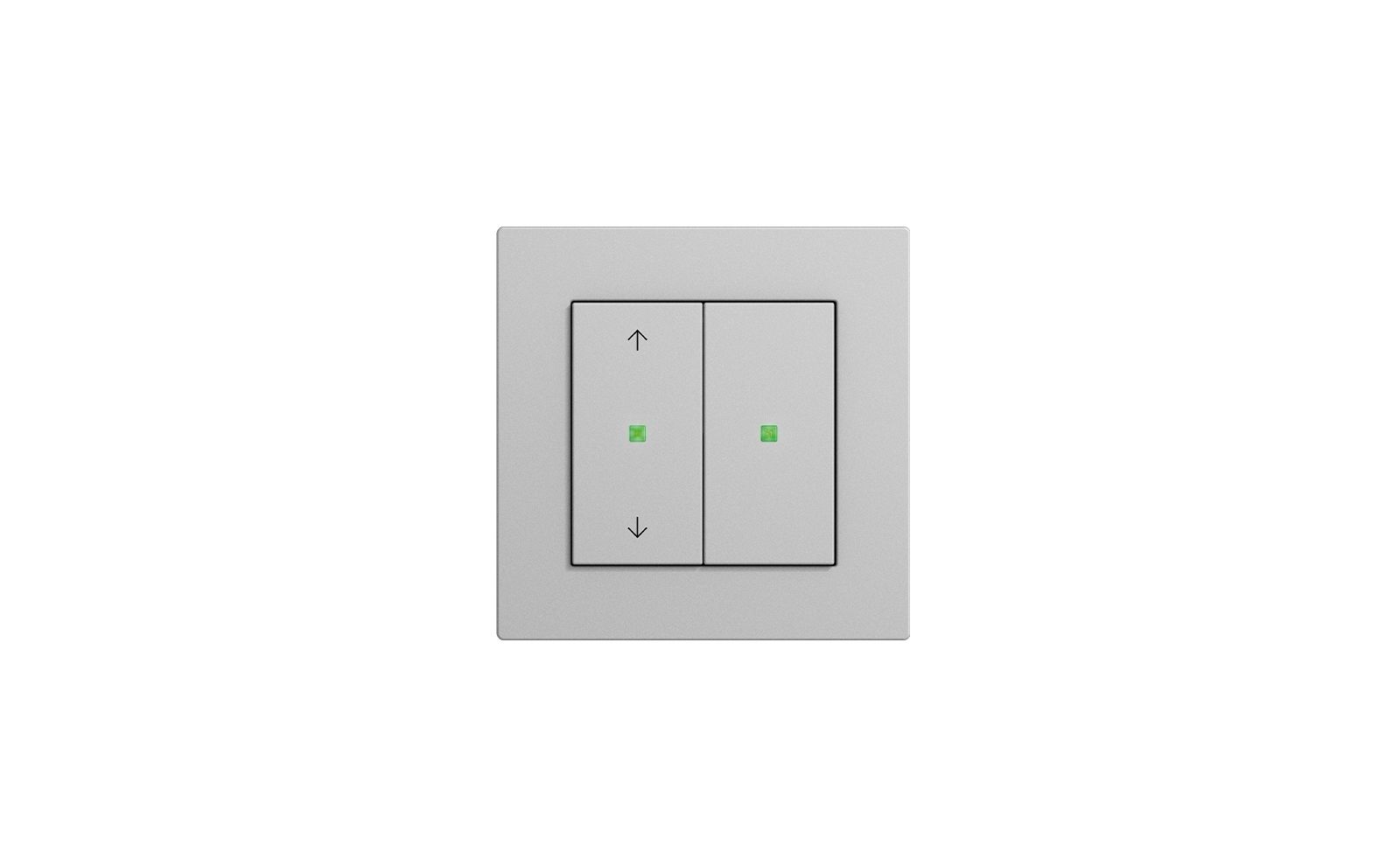

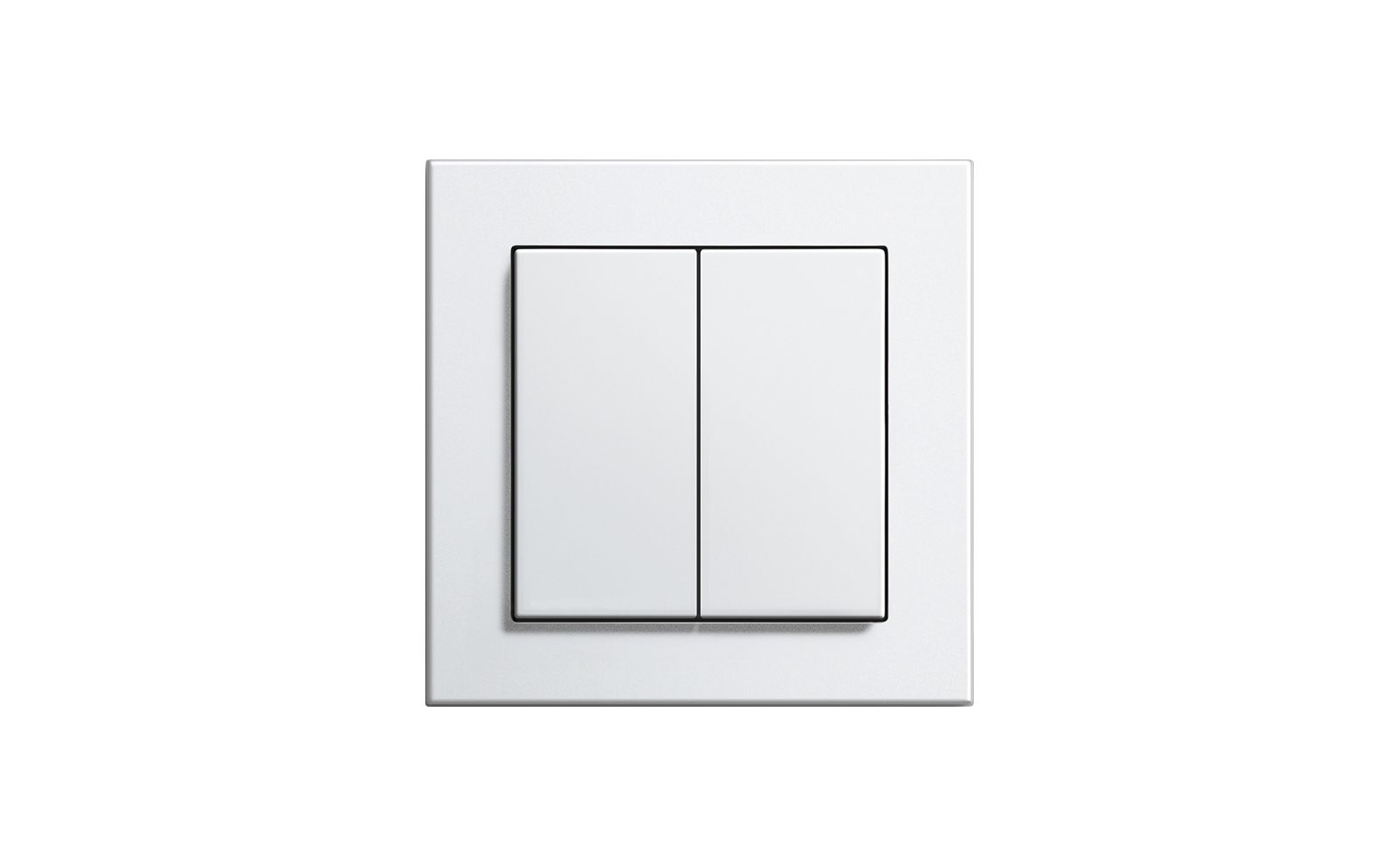

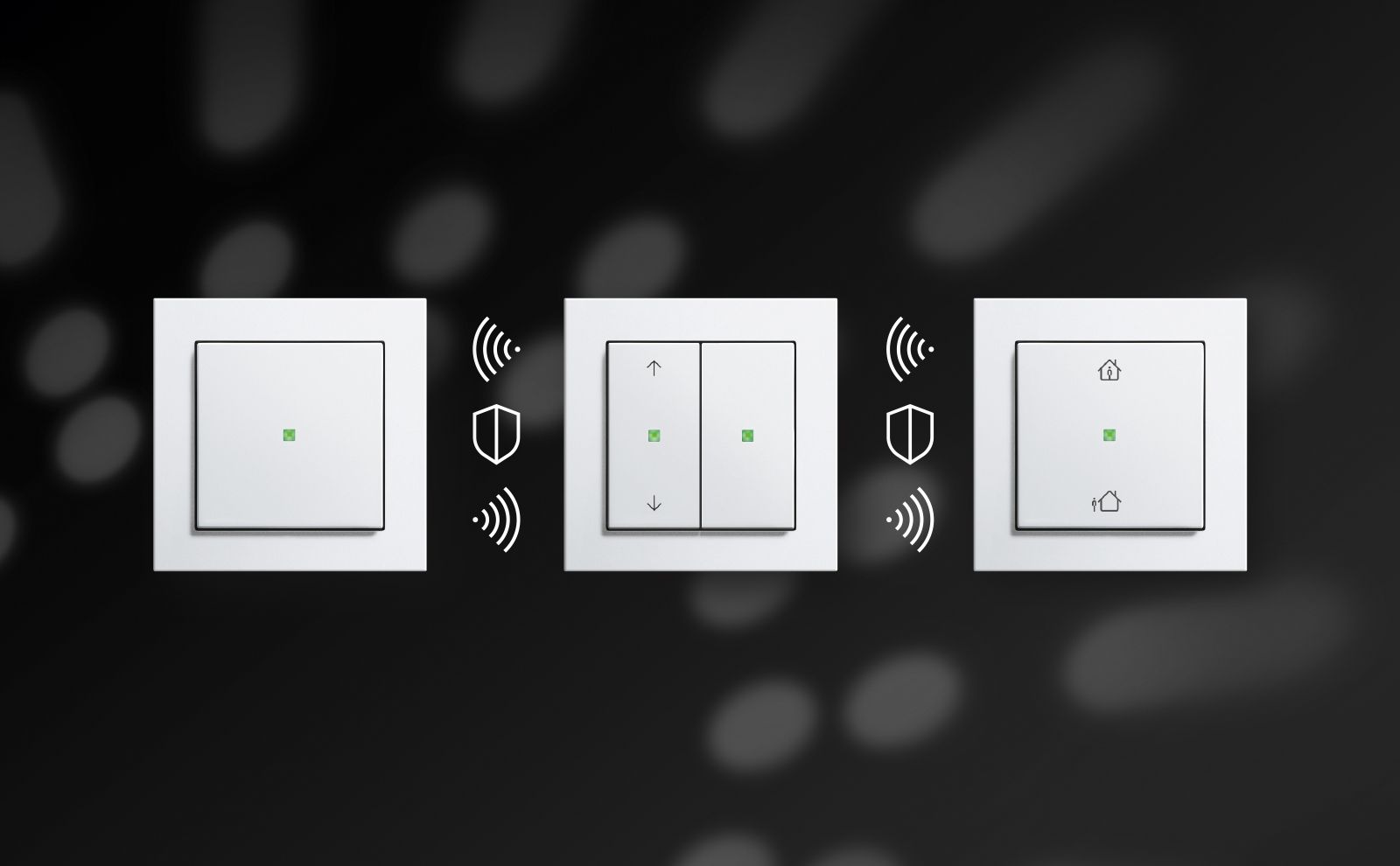

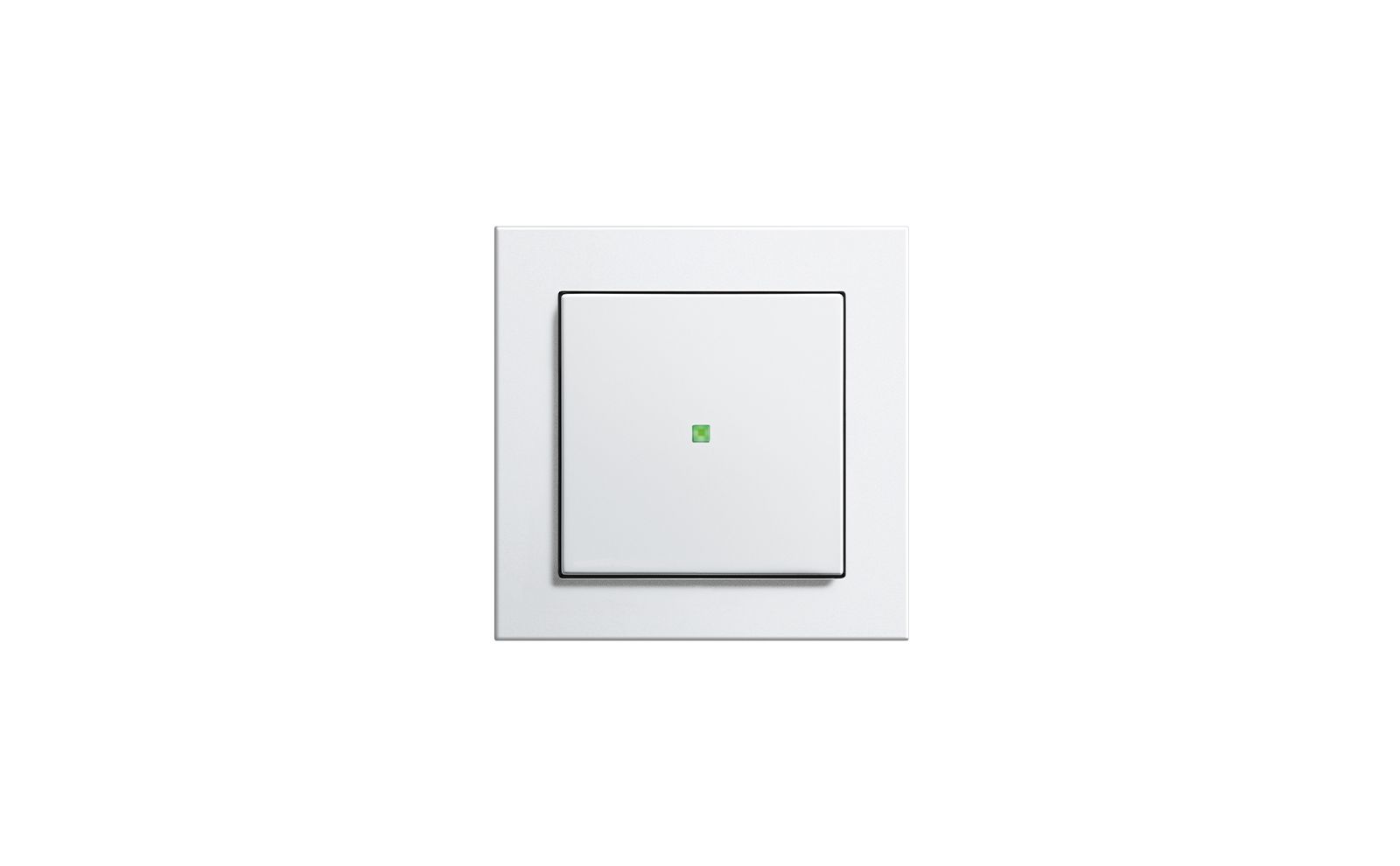

Czujniki przyciskowe KNX RF

Zasilane bateryjnie czujniki przyciskowe KNX RF można umieścić w dowolnym miejscu jako radiowe nadajniki ścienne, niezależnie od linii zasilania i magistrali, gdzie wymagane są elementy do obsługi: mocowane śrubami na ścianie, przy użyciu odpowiedniego pierścienia nośnego na podtynkowej puszce instalacyjnej lub wygodnie za pomocą pierścienia nośnego z taśmą samoprzylepną na gładkich powierzchniach, takich jak szklane szyby. Dwukolorowe diody LED służą do potwierdzania nadawania i wskazywania stanu. Czujniki przyciskowe KNX RF przesyłają bezprzewodowo telegramy KNX w zależności od ustawień parametrów we wczytanym programie. Za pośrednictwem ETS można je w różny sposób parametryzować, m.in. w celu włączania, ściemniania, obsługi żaluzji, jako nadajnik wartości lub jako wtórnik sceny.

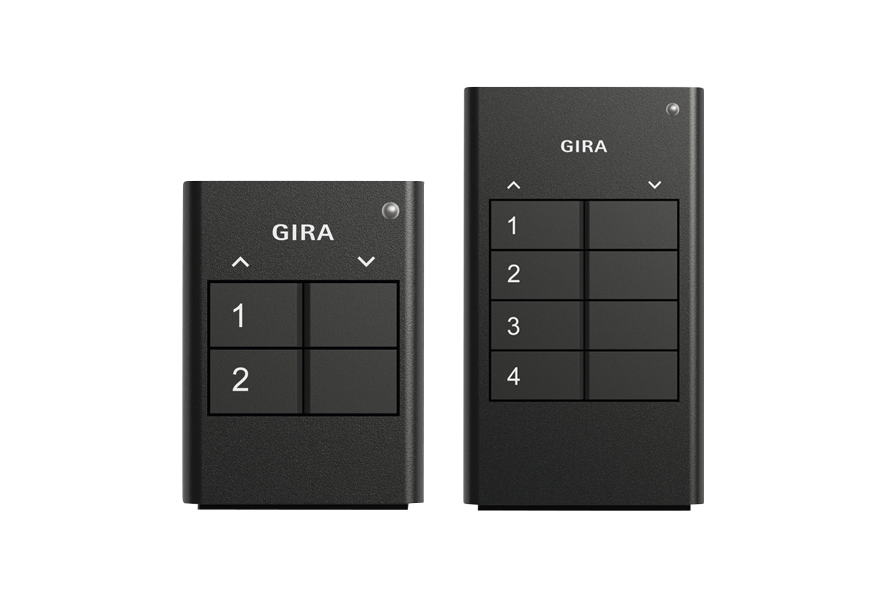

Pilot KNX RF

Piloty KNX RF umożliwiają mobilne sterowanie: Wymagane funkcje KNX można wygodnie aktywować z dowolnego miejsca w domu za pomocą pilota. Piloty KNX RF po naciśnięciu przycisku przesyłają bezprzewodowo telegramy KNX w zależności od ustawień parametrów we wczytanym programie. Telegramy takie służą np. do włączania lub włączania chwilowego, ściemniania lub do sterowania żaluzjami. Wygodne w obsłudze piloty są zasilane bateryjnie i mają dwukolorowe diody LED, pełniące funkcję wskaźników nadawania i stanu.

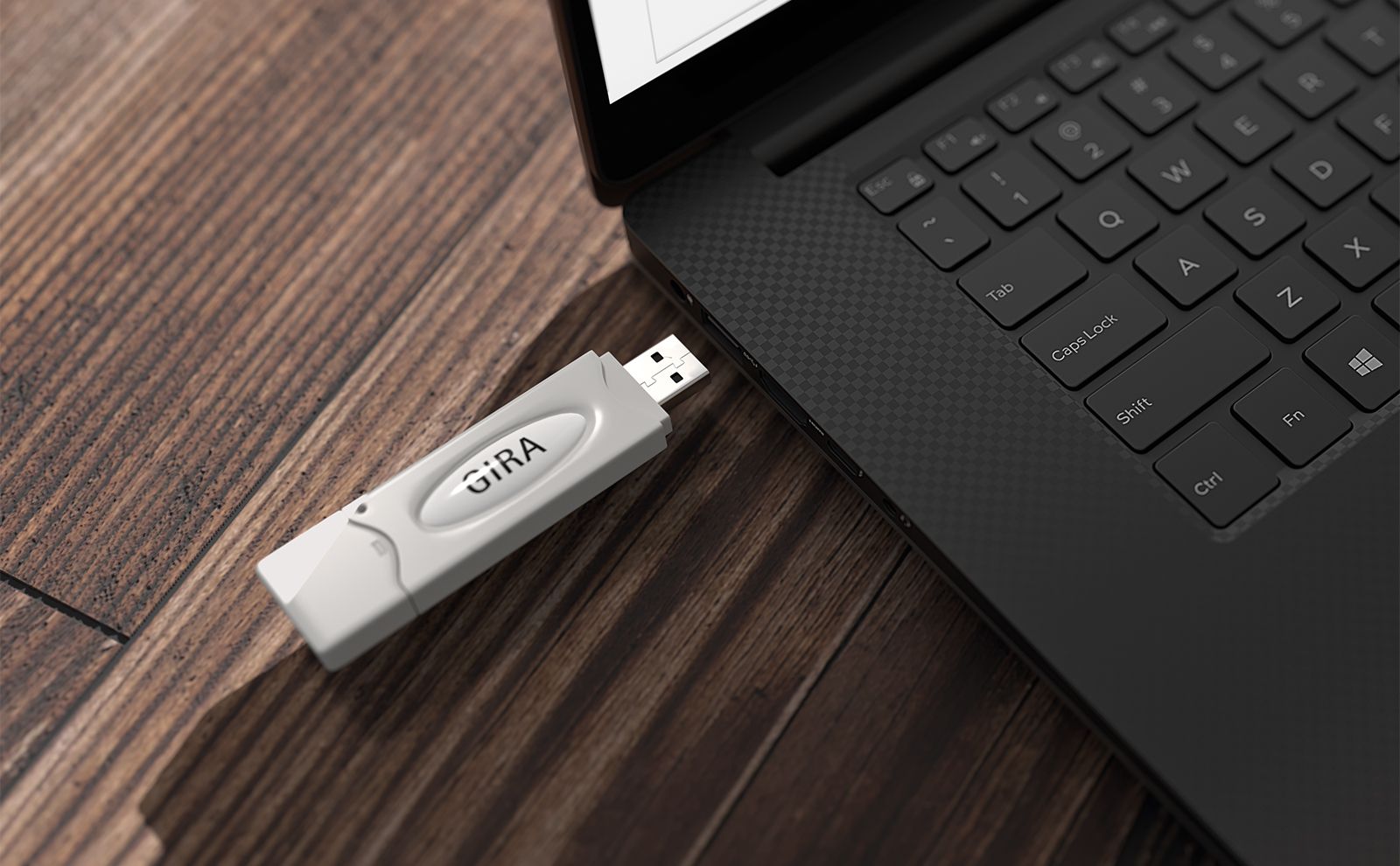

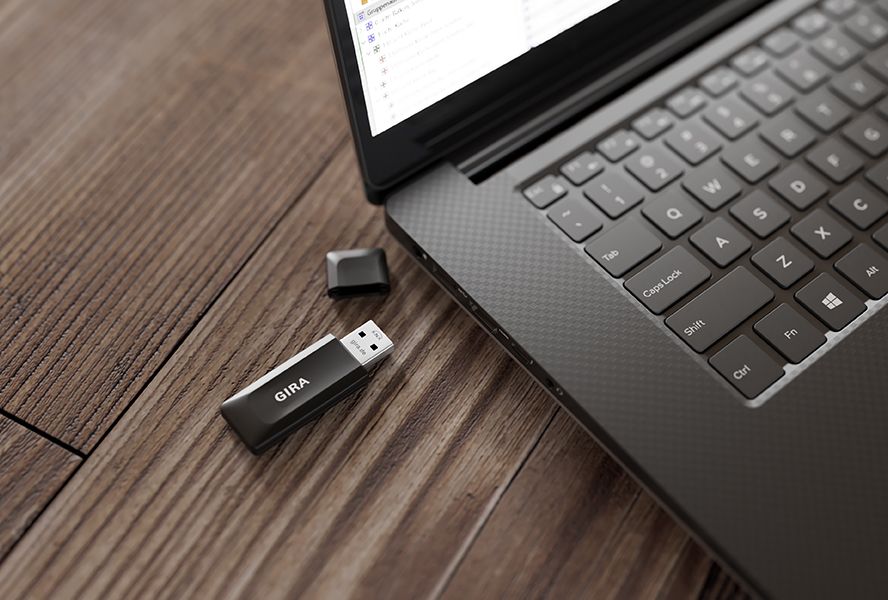

Interfejs magistrali USB do KNX RF

Wygodny bezprzewodowy dostęp z komputera lub laptopa do instalacji KNX – np. w celu adresowania, programowania i diagnozowania poprzez ETS 5: Służy do tego interfejs magistrali USB do KNX RF w formacie nośnika pamięci USB. Komunikacja między komputerem a instalacją KNX jest nawiązywana radiowo. W przypadku produktów KNX RF odbywa się to bezpośrednio drogą radiową. Do komunikacji z przewodowymi komponentami KNX TP w systemie KNX wymagane jest złącze mediów KNX RF/TP. Oprócz ETS 5 w komputerze nie jest wymagane żadne dodatkowe oprogramowanie: interfejs magistrali USB wykorzystuje do komunikacji standardowe sterowniki Windows HID, które po podłączeniu urządzenia USB są automatycznie instalowane lub aktywowane.

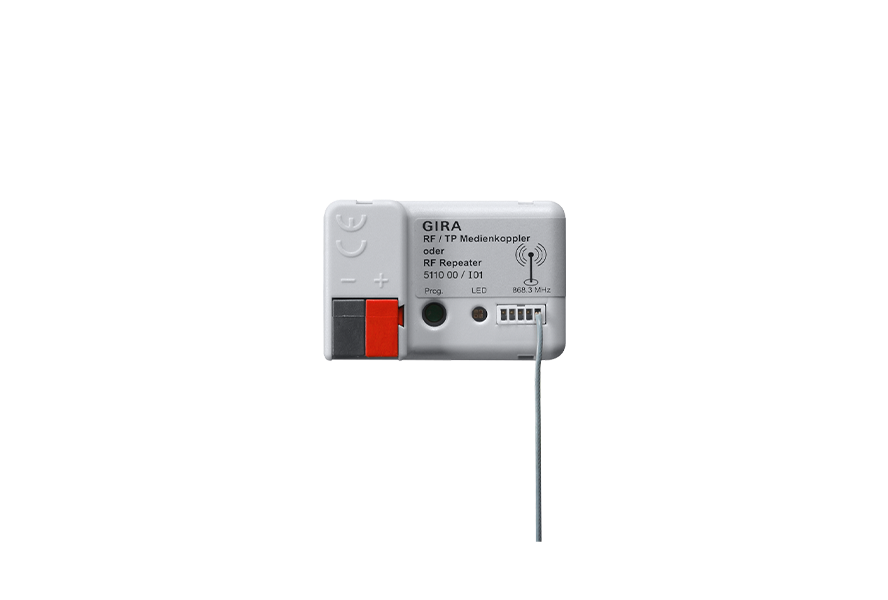

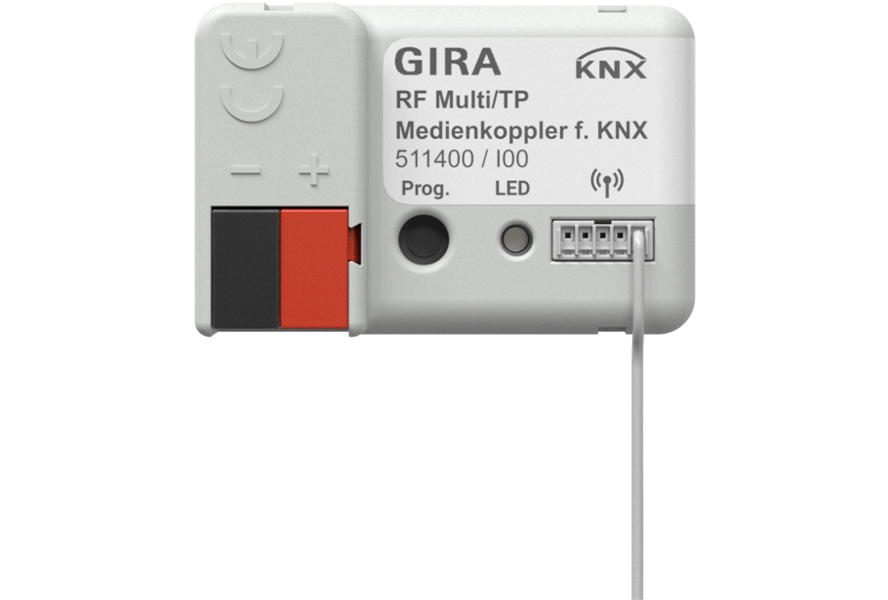

Złącze mediów KNX RF/TP / wzmacniacz RF

Złącze mediów KNX RF/TP wypełnia lukę między przewodową instalacją KNX TP i jej bezprzewodowym rozszerzeniem z KNX RF: Służy jako złącze obszarowe/liniowe KNBX do podłączania komponentów KNX RF. Oprócz funkcji złącza mediów, urządzenie może być również używane jako wzmacniacz KNX RF w celu zwiększenia zasięgu sieci bezprzewodowej w obrębie łącza radiowego KNX RF. Montaż wykonuje się w podtynkowej puszce instalacyjnej, zasilanie napięciem jest zapewniane przez linię magistrali KNX lub przez oddzielny zasilacz w przypadku zastosowania w roli samego wzmacniacza.

Download

Instrukcje obsługi

KNX Czujnik przyciskowy RF pojedynczy i potrójny

Instrukcja obsługi

Bestell-Nr 5101 00, 5103 00

PDF, 1,7 MB

Download


Interfejs danych USB KNX RF (pamięć przenośna USB)

Instrukcja obsługi

Bestell-Nr 5120 00

PDF, 324,0 KB

Download


Nadajnik ręczny RF podwójny

Instrukcja obsługi.

Bestell-Nr 5110 00

PDF, 357,2 KB

Download

Broszury

Gira Smart Home

Bestell-Nr 18124 85

PDF, 1,9 MB

Download
