Konfigurator produktów System 3000 Gira

System 3000 Gira umożliwia kompleksowe planowanie i montaż wszystkich funkcji sterowania oświetleniem, żaluzjami oraz ogrzewaniem za pomocą jednego systemu. Do wszystkich trzech funkcji można uniwersalnie używać różnych modułów nakładanych do obsługi. Skorzystaj z konfiguratora produktów System 3000, aby znaleźć odpowiednie moduły podtynkowe i nakładane do swojego projektu, i prześlij je bezpośrednio do katalogu online Gira lub do koszyka swojej hurtowni.

Opcje:

Obsługa za pomocą aplikacji

Połączenie radiowe z siecią

Funkcja pamięci

Dodaj do wykazu urządzeń

Przełącznik

Dane techniczne Moduł nakładany do obsługi System 3000

Temperatura otoczenia:

-20 °C bis +45 °C

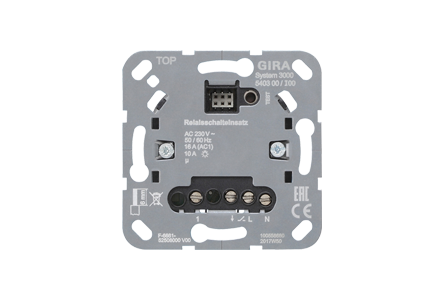

Właściwości Przekaźnikowy łącznik podtynkowy System 3000

Sterowanie oświetleniami i silnikami jednofazowymi.
Sterowanie elektrycznym ogrzewaniem podłogowym i siłownikami termicznymi w kombinacji z modułem nakładanym regulatora temperatury w pomieszczeniu.
Adaptacyjny obwód punktu zerowego.
Możliwe przyłączenie wtórników.
Automatyczne wyłączanie obciążenia. Nastawa czasów opóźnienia w 5 stopniach, bez wyzwalania opóźnionego.
Tryb testowy do kontroli działania.
Praca z przyłączeniem przewodu neutralnego.

Połączenie z modułem nakładanym do obsługi RF 1x/2x do KNX

Kanał na aktor włączający bistabilny 1x lub aktor grzewczy 1x
Kanał na czujnik 1x lub 2x.
Możliwość sterowania lokalnego modułem podtynkowym System 3000.
Możliwość sterowania radiowego innymi urządzeniami do KNX jako czujnikiem.
Rejestracja temperatury.
Wybór funkcji modułu podtynkowego do przełączania:
tryb styku zwiernego/rozwiernego, funkcja oświetlenia klatki schodowej z ostrzeganiem o wyłączaniu, funkcja scen (16 scen), funkcja blokady, opóźnienia czasowe.
Wejście wtórnikowe możliwe jako dodatkowe urządzenie do obsługi modułu podtynkowego System 3000 lub do sterowania radiowego innymi urządzeniami KNX jako czujnik.
Wybór funkcji modułu podtynkowego do regulatora temperatury w pomieszczeniu:
sterowanie siłownikami 230 V, tryb ogrzewania, tryb chłodzenia, tryb ogrzewania i chłodzenia, przełączanie między trybem ogrzewania lub chłodzenia przez obiekt komunikacyjny lub wejście wtórnikowe. Regulator PWM i 2-punktowy, ustawianie bezwzględnej i względnej wartości zadanej, sterowanie według zapotrzebowania na ciepło ze sterowaniem kaskadowym, funkcja ochrony zaworu. Cykliczne monitorowanie temperatury podłogi, tryb serwisowania wyjścia zaworu, funkcja ochrony przed mrozem (automatyczna lub za pośrednictwem obiektu komunikacyjnego), kalibracja czujnika temperatury, funkcja Boost, kompensacja letnia i zimowa, funkcja scen (16 scen).

Dowiedz się więcej

Wskazówki

Przy temperaturach otoczenia wyższych niż 35°C należy zredukować przyłączone obciążenie.

Dane techniczne

Napięcie znamionowe:

AC 230 V, 50/60 Hz

Standby:

0,1 do 0,5 W

Prąd łączalny omowy:

16 A (AC1)

Moc przyłączeniowa przy 35 °C

Wysokonapięciowa żarówka LED:

typ. 400 W

Świetlówka kompaktowa:

typ. 500 W

Żarówki:

2300 W

Żarówki halogenowe 230 V:

2300 W

Transformator Tronic Gira:

1500 W

transformator uzwojony:

1000 VA

Świetlówki, nieskompensowane:

1200 VA

Prąd łączalny silników:

6 A

Obciążenie pojemnościowe:

920 VA (115 µF)

Czas opóźnienia:

bez, 1 min, 5 min, 30 min, 60 min

Głębokość montażu:

24 mm

Montaż:

w puszce instalacyjnej wg DIN 49073
