Gateway para cámara del sistema de intercomunicación de Gira

Para la integración de cámaras analógicas en el sistema de intercomunicación Gira.

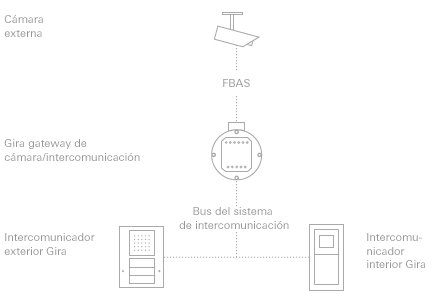

A través del bus de 2 hilos y de la unidad de control de vídeo, el gateway de cámara/intercomunicación integra una cámara analógica externa en el sistema de intercomunicación Gira. De este modo, los intercomunicadores exteriores también se pueden equipar con funcionalidad de vídeo incluso posteriormente y sin grandes esfuerzos de montaje. Es posible usar varios gateways de cámara/intercomunicación en línea o cablearlos en forma de estrella.

Así es posible tener a la vista varias áreas libremente seleccionables con un solo intercomunicador interior, como la entrada para vehículos de un hotel, la puerta trasera o la vista frontal del área de entrada. De este modo, el gateway de cámara/intercomunicación Gira hace que la intercomunicación sea más cómoda y al mismo tiempo aumenta la seguridad de la propiedad.


Funcionamiento

El gateway de cámara/intercomunicación Gira puede emplearse con o sin un intercomunicador exterior asignado. Si a la cámara externa se le asigna un intercomunicador exterior, un toque del timbre la activa automáticamente. En funcionamiento sin intercomunicador exterior, la imagen de la cámara se puede activar manualmente a través del intercomunicador interior. Para las cámaras con conexión BNC se incluye un cable adaptador.


Uso de varias cámaras

Hasta ahora se podían conectar como máximo tres cámaras por intercomunicador exterior. Mediante el uso de varios gateways de cámara/intercomunicación también se pueden conectar más de tres cámaras a un intercomunicador exterior.


Montaje

El gateway de cámara/intercomunicación Gira se puede montar en superficie, empotrado o en un carril DIN mediante el adaptador incluido en el volumen de suministro. La cámara y el gateway se conectan a través de un conector BNC, la comunicación se efectúa a través de FBAS. La asignación al intercomunicador exterior se hace simplemente pulsando un botón. Para ello, el gateway posee un micropulsador y un LED de control.



Datos técnicos

Conexiones
2 bornes de tornillo del bus de 2 hilos OUT 2 bornes atornillados del bus de 2 hilos IN 2 bornes de tornillo para vídeo IN 2 bornes de tornillo como bornes de apoyo 3 bornes de tornillo para relé (conmutador)
Dimensiones
An x Al x P 36 x 52 x 27 mm
Rango de temperatura
-25 °C a +70 °C
Señal de vídeo
FBAS 1 Vss, estándar PAL

Descargar

Instrucciones de uso

Gateway para cámara del sistema de intercomunicación

Instrucciones de manejo.

Bestell-Nr 1201 00

PDF, 570,2 KB

Download


Multiplexor de vídeo

Manual de instrucciones

Bestell-Nr 1224 00

PDF, 798,4 KB

Download

Folletos

Gira Equipos de intercomunicación

Bestell-Nr 18123 45

PDF, 2,2 MB

Download
