Bramka kamery systemu domofonowego Gira

Do integracji kamer analogowych z systemem domofonowym Gira.

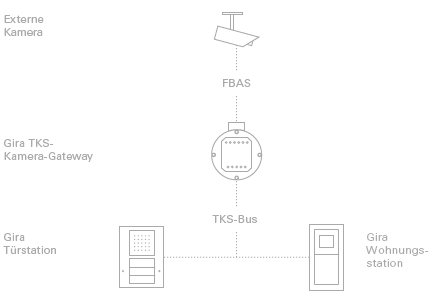

Bramka kamery systemu domofonowego Gira umożliwia integrację zewnętrznej kamery analogowej za pośrednictwem magistrali 2-przewod. i sterownika wideo w systemie domofonowym Gira. Dzięki temu możliwe jest także późniejsze wyposażenie bramofonów w funkcję wideo bez dużych nakładów instalacyjnych. Kilka bramek kamery systemu domofonowego można łączyć szeregowo lub w gwiazdę.

Dzięki temu możliwe jest zachowanie kontroli nad kilkoma wybranymi obszarami z jednego unifonu, np. nad wjazdem na podwórze, drzwiami od tyłu lub nad obszarem frontowym wejścia. W ten sposób bramka kamery systemu domofonowego Gira sprawia, że instalacja domofonowa staje się bardziej komfortowa, a równocześnie zwiększa bezpieczeństwo w mieszkaniu.


Eksploatacja

Bramka kamery systemu domofonowego Gira może być użytkowana z przyporządkowanym bramofonem lub bez. Po przypisaniu bramofonu do kamery zewnętrznej wywołanie od drzwi powoduje automatyczną aktywację kamery. W przypadku użytkowania bez bramofonu można ręcznie włączyć obraz kamery z unifonu. Do kamer z przyłączem BNC dołączony jest przewód przejściowy.


Wykorzystanie większej liczby kamer

Do tej pory do bramofonu możliwe było podłączenie maksymalnie trzech kamer. Dzięki wykorzystaniu kilku bramek domofonowych do kamery do bramofonu można podłączyć więcej niż trzy kamery.


Montaż

Bramka kamery systemu domofonowego Gira może być montowana natynkowo, podtynkowo lub za pomocą dołączonego adaptera do urządzenia modułowego także na znormalizowanej szynie montażowej. Kamera i bramka są połączone za pomocą złącza wtykowego BNC, komunikacja odbywa się przez FBAS. Przypisanie do bramofonu odbywa się w łatwy sposób za pomocą naciśnięcia przycisku. W tym celu bramka jest wyposażona w mikroprzycisk i kontrolną diodę LED.



Dane techniczne

Przyłącza
2 zaciski śrubowe, magistrala 2-przewod. OUT 2 zaciski śrubowe, magistrala 2-przewod. IN 2 zaciski śrubowe Video In 2 zaciski śrubowe jako zaciski podpierające 3 zaciski śrubowe przekaźnika (styk przełączny)
Wymiary
szer. x wys. x gł. 36 x 52 x 27 mm
Zakres temperatur
-25°C do +70°C
Sygnał wideo
FBAS 1 Vss, PAL-Norm
