Sterowanie oświetleniem DALI

Intuicyjna obsługa opraw oświetleniowych za pomocą interfejsu DALI

DALI, skrót od Digital Addressable Lighting Interface, to wspólny dla wszystkich producentów standard sterowania oświetleniem w budynkach. Zwłaszcza w obiektach takich jak biura, sklepy, restauracje lub hotele.

Właściwości:

  • Globalny standard
  • Sterowanie oświetleniem w przypadku różnych obciążeń



  • Łatwe i tanie planowanie
  • Elastyczność

Elastyczne sterowanie oświetleniem

Jako cyfrowa alternatywa dla typowej techniki 1-10 V oferuje on dzięki różnym inteligentnym funkcjom taki sam komfort jak skomplikowane systemy magistrali – jest jednak znacznie prostszy i tańszy w instalacji. Zarówno do zasilania, jak również do przekazywania sygnałów sterujących można używać np. zwykłego 5-żyłowego kabla NYM, który często jest już dostępny w istniejącej instalacji elektrycznej. Ponadto potrzeba znacznie mniej podzespołów sterujących niż w przypadku typowego systemu 1-10 V. Powód: stateczniki z interfejsem DALI są adresowane w sposób elastyczny, tzn. można nimi sterować pojedynczo, ale również mogą należeć do jednej lub wielu grup. Dodatkowo zapewniają one znacznie rozszerzoną funkcjonalność, ponieważ np. są w stanie zapisywać informacje dla różnych scen świetlnych, przekazywać komunikaty o stanie i błędach lub też stosować wartości zadane ściemniania równocześnie z innymi urządzeniami.

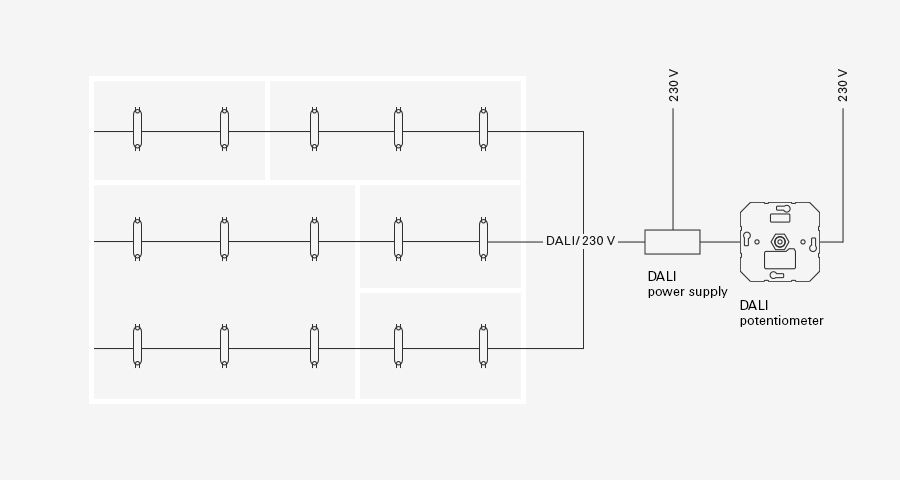

Budowa systemu sterowania oświetleniem DALI
z potencjometrem DALI bez zasilacza

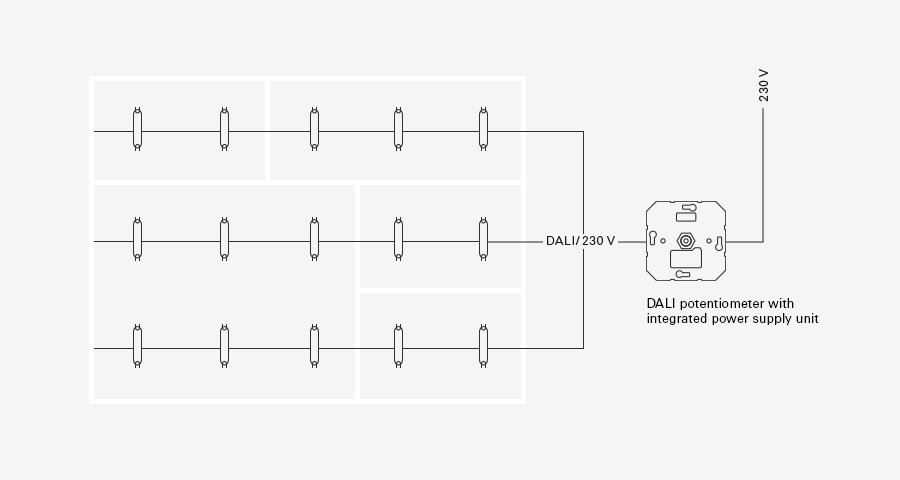

Budowa systemu sterowania oświetleniem DALI
z potencjometrem DALI ze zintegrowanym zasilaczem

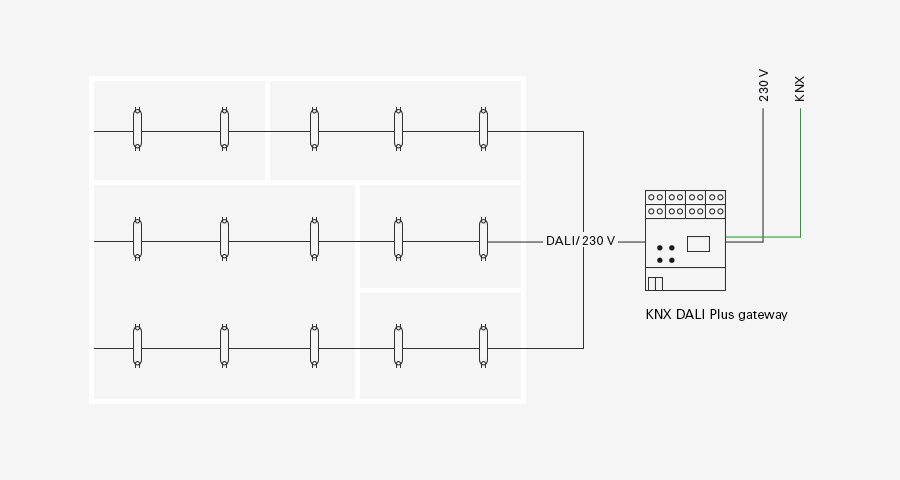

Budowa systemu sterowania oświetleniem DALI
z bramką DALI KNX Plus

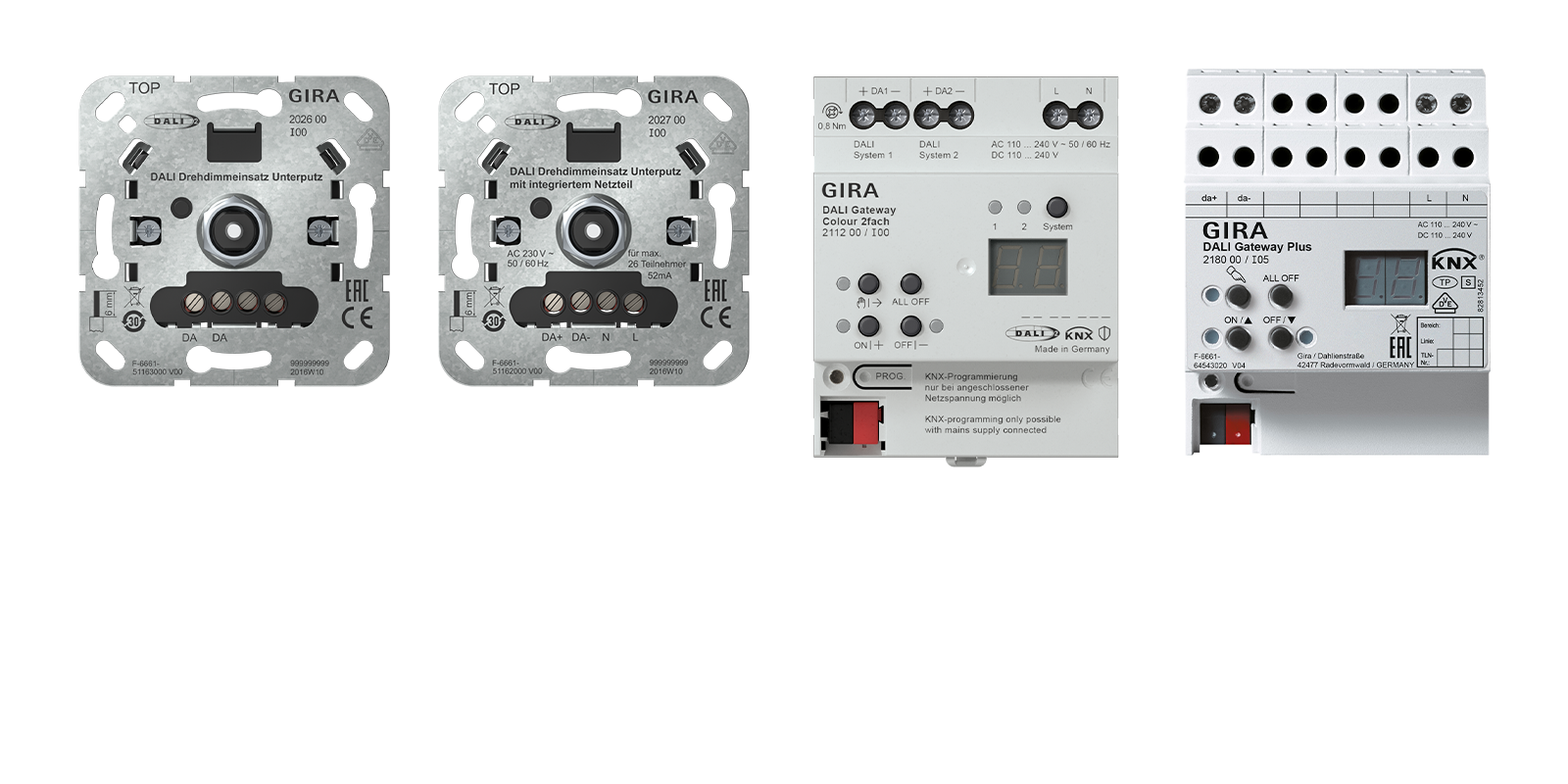

Urządzenia do obsługi DALI Gira

Do intuicyjnego i komfortowego ściemniania i sterowania oprawami oświetleniowymi z użyciem interfejsu DALI firma Gira oferuje różne wersje potencjometrów DALI. Po zamontowaniu w puszce instalacyjnej urządzenia z odpowiednią osłoną i ramką urządzenia do obsługi Gira DALI doskonale komponują się z wzornictwem charakterystycznym dla Gira.

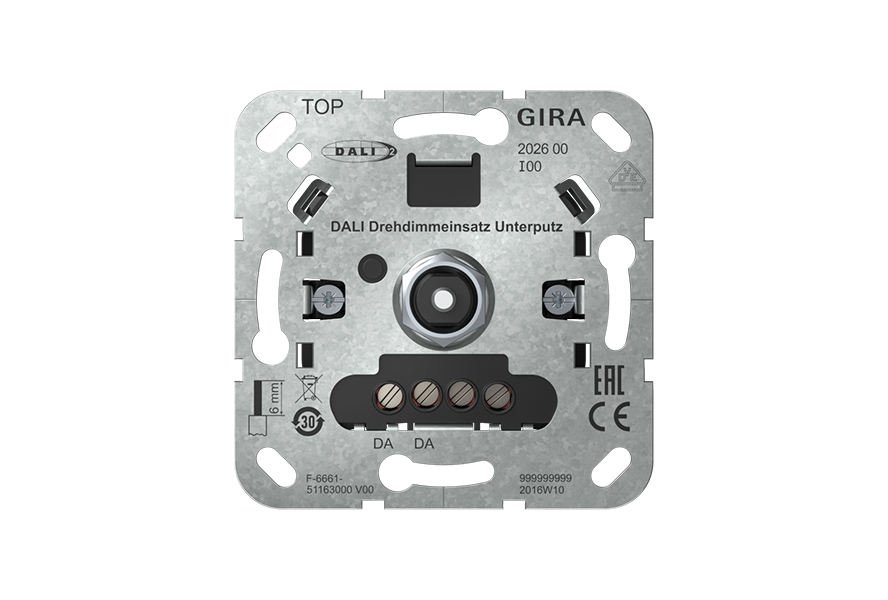

Potencjometr DALI Gira

Do sterowania jasnością opraw oświetleniowych za pośrednictwem interfejsu DALI w połączeniu z zewnętrznym zasilaniem DALI lub też jako wtórnik potencjometru DALI Gira ze zintegrowanym zasilaczem.

Więcej w katalogu online

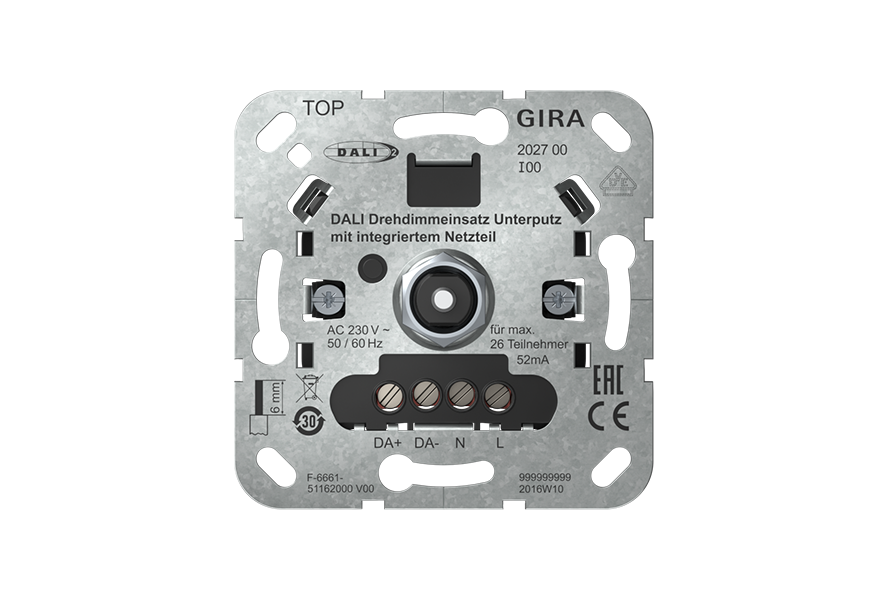

Potencjometr DALI Gira ze zintegrowanym zasilaczem

Do sterowania jasnością opraw oświetleniowych ze zintegrowanym interfejsem DALI. Niezbędne zasilanie DALI jest już zintegrowane z urządzeniem.

Więcej w katalogu online

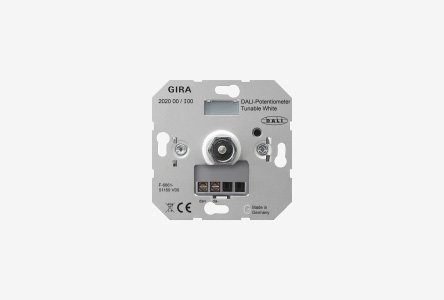

Potencjometr DALI Tunable White Gira

Do sterowania jasnością oraz temperaturą barwową opraw oświetleniowych ze zintegrowanym interfejsem DALI, który odpowiada standardowi DALI IEC 62386-209 (typ urządzenia 8). W połączeniu z zewnętrznym zasilaniem DALI lub też jako wtórnik do potencjometru DALI Tunable White Gira ze zintegrowanym zasilaczem.

Więcej w katalogu online

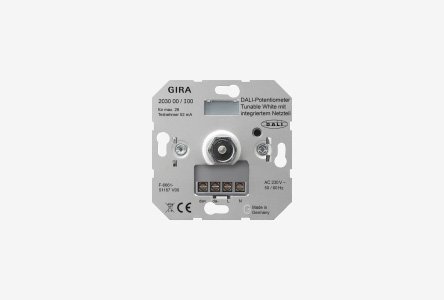

Potencjometr DALI Tunable White Gira
ze zintegrowanym zasilaczem

Do sterowania jasnością oraz temperaturą barwową opraw oświetleniowych ze zintegrowanym interfejsem DALI, który odpowiada standardowi DALI IEC 62386-209 (typ urządzenia 8). Niezbędne zasilanie DALI jest już zintegrowane z urządzeniem.

Więcej w katalogu online

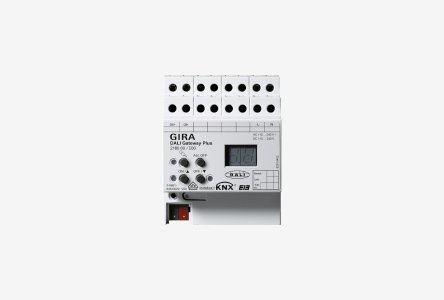

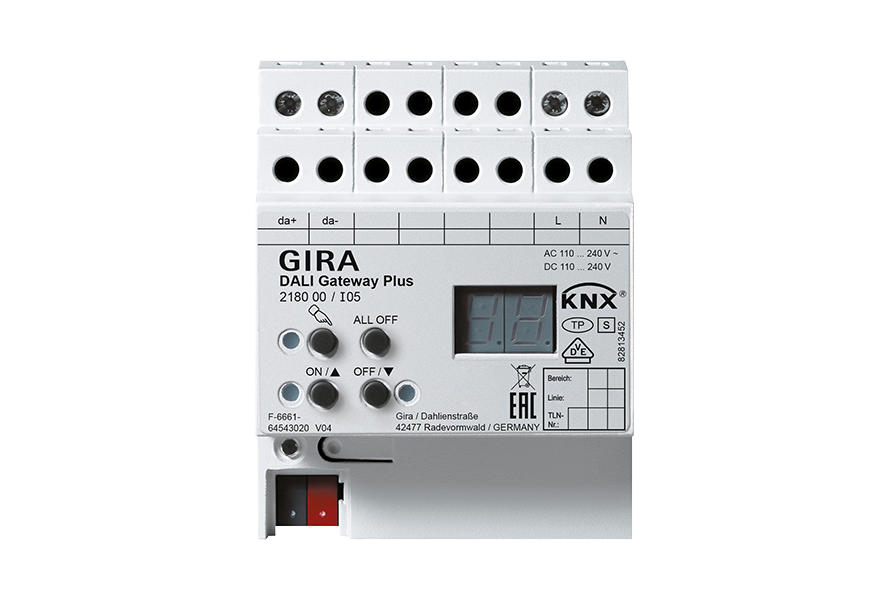

Bramka DALI KNX Plus Gira

Bramka DALI KNX Plus Gira tworzy złącze pomiędzy instalacją KNX w budynku a cyfrową instalacją oświetleniową DALI. Za jej pomocą można przez system KNX włączać maks. 64 oprawy oświetleniowe w maks. 32 grupach i realizować złożone sceny i dynamiczne efekty świetlne. Ponadto zapewnia to wysoką elastyczność w późniejszej konfiguracji oświetlenia.

Więcej w katalogu online

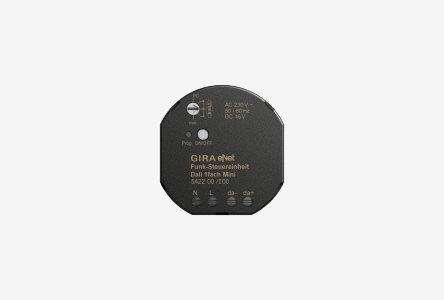

Pojedynczy radiowy moduł sterujący eNet DALI Gira, Mini

Radiowy moduł sterujący eNet DALI Gira umożliwia przełączanie i regulację natężenia oświetlenia opraw oświetleniowych DALI.

Więcej w katalogu online

Do pobrania

Instrukcje obsługi

Transformator DALI Tronic 105 W

Instrukcja użytkowania.

Bestell-Nr 2380 00

PDF, 322,2 KB

Download


Bramka DALI Tunable White Plus

Instrukcja obsługi.

Bestell-Nr 2108 00

PDF, 394,4 KB

Download


Bramka DALI Plus

Instrukcja obsługi.

Bestell-Nr 2180 00

PDF, 394,4 KB

Download

Następujące pliki nie są dostępne w wybranym języku, ale ewentualnie w innych tłumaczeniach.

DALI potentiometer Tunable White, DALI potentiometer Tunable White with integrated power supply unit

Operating instructions.

Bestell-Nr 2020 00, 2030 00

PDF, 921,7 KB

Download


DALI potentiometer, DALI potentiometer with integrated power supply unit

Operating instructions.

Bestell-Nr 2018 00, 2028 00

PDF, 844,5 KB

Download


Flush-mounted DALI Power control unit insert

User manual.

Bestell-Nr 5406 00

PDF, 450,5 KB

Download


Wireless DALI control unit, 1-gang Mini

Operating instructions.

Bestell-Nr 5422 00

PDF, 352,4 KB

Download

Dokumentacja techniczna

Następujące pliki nie są dostępne w wybranym języku, ale ewentualnie w innych tłumaczeniach.

DALI gateway Tunable White Plus

Operating instructions.

Bestell-Nr 2108 00

PDF, 3,7 MB

Download


DALI gateway Plus

Technical documentation.

Bestell-Nr 2180 00

PDF, 2,3 MB

Download

Informacje o produktach

Następujące pliki nie są dostępne w wybranym języku, ale ewentualnie w innych tłumaczeniach.

Gira DALI-Gateway Plus

Bestell-Nr 18675 10

PDF, 191,1 KB

Download

Przewodniki / Podstawy systemu

Następujące pliki nie są dostępne w wybranym języku, ale ewentualnie w innych tłumaczeniach.

Gira System 3000

System basics

PDF, 9,5 MB

Download


eNet system manual

eNet SMART HOME

Bestell-Nr 18521 90

PDF, 6,2 MB

Download


eNet SMART HOME Voice Control

QUICK START GUIDE

PDF, 2,8 MB

Download


Gira eNet SMART HOME

Bestell-Nr 18521 10

PDF, 5,7 MB

Download
