Gira System 3000 照明控制

常规照明控制或通过 Bluetooth App 的照明控制

Gira System 3000 灵活性高且极其舒适,可实现高级照明控制:通过六种不同的操作面板,为每一种舒适化操作需求提供在功能上及美观上都具有强大说服力的解决方案。这些操作面板的特点在于可以实现直观操作。

  • 照明的开关和调光
  • 通过开关和 App 手动操作,或通过
    运动传感器和定时器自动操作
  • 确定自动启动时间
  • 在场模拟
  • 通过内置的天文功能,可将日出和日落的开关时间灵活调节
  • 个性化调整照明亮度
  • 夜间照明和酒店功能
  • 各种边框款式供您选择
  • 轻松调试

Gira System 3000 照明控制操作面板
详情

Gira System 3000 照明控制操作面板的突出优点在于操作直观且按键标识清晰。提供各种款型,可根据需要实现舒适的操作,有手动操作 或 Bluetooth 。即使是简单的操作面板也可以存储一个个性化的接通亮度。记忆和显示设备的功能囊括了从最简单的定时控制到利用定时器 Bluetooth 实现的多种控制方式。无需辅助工具即可直接在设备上进行设置,利用智能手机或平板电脑并通过 Gira System 3000 App 轻松舒适地进行多项编程操作。通过同样的方式,也可以在 System 3000 中为自动照明控制的运动传感器进行编程。

Gira System 3000 操作面板带箭头图标

Gira System 3000 操作面板

Gira System 3000 操作面板 2 位

Gira System 3000 操作面板 Memory

Gira System 3000 百叶窗定时器显示屏

Gira System 3000 百叶窗定时器 Bluetooth


使用 Gira System 3000 百叶窗定时器显示屏实现直观的操作和编程

系统可以自动识别操作元件安装在哪个照明控制系统内芯上。触摸按键和对比度大的强光显示屏使定时器显示屏的操作空前简单。功能范围涵盖直接的手动设置和自动的控制方式。

除手动操作外,还可以编程设置开关时间,一周七天都根据实际时间定时操作百叶窗。也可通过菜单区分工作日和周末进行单独设置。夏令时和冬令时自动切换。

  • 手动控制照明
  • 保存个性化的接通亮度
  • 定时器:简单进行操作和编程
  • 快速编程:将当前
    时间保存为开关时间
  • 锁定功能可关闭辅助单元和
    自动功能
  • 标准时间程序
  • 自动夏令时/冬令时
  • 环境温度:−5 °C 至 +45 °C
  • 每月的准确度:± 10 s
  • 动力储备时间:大约 4 小时

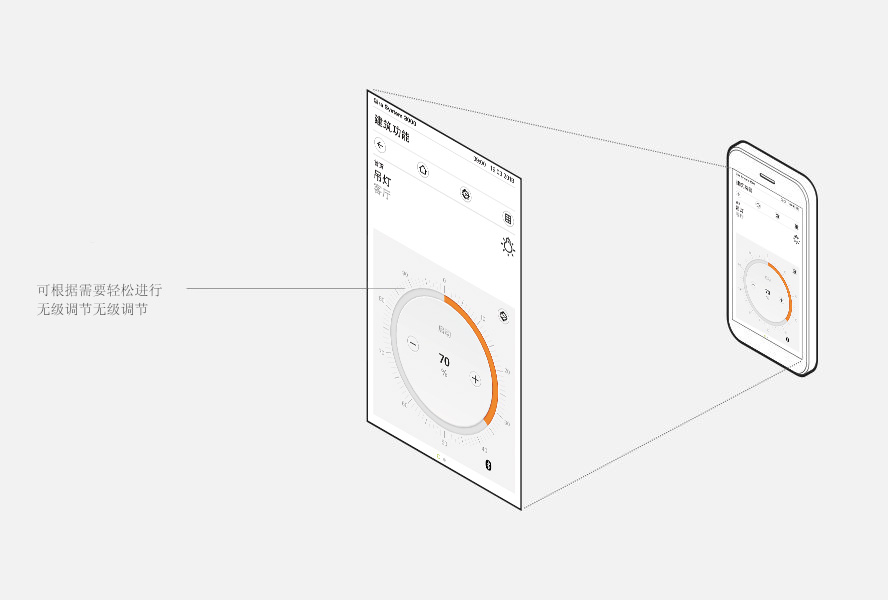

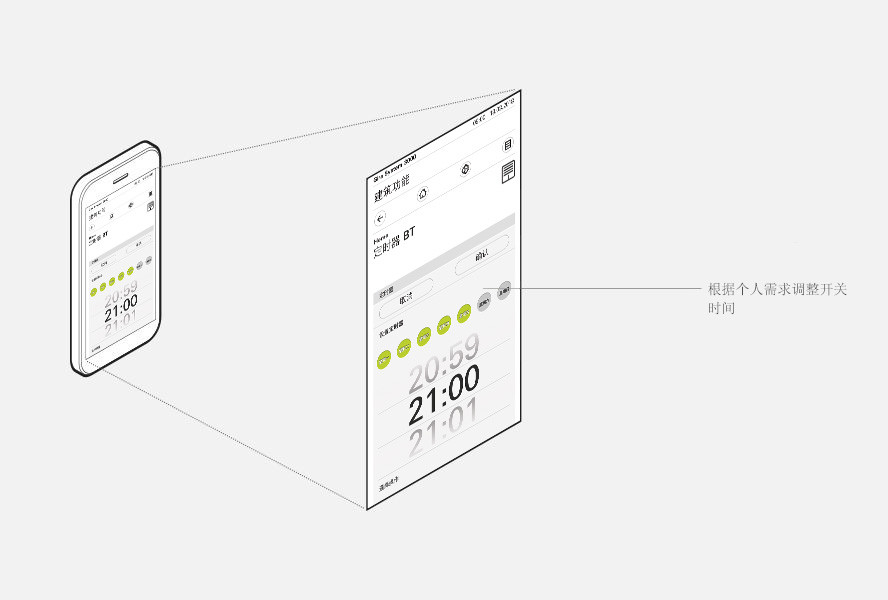

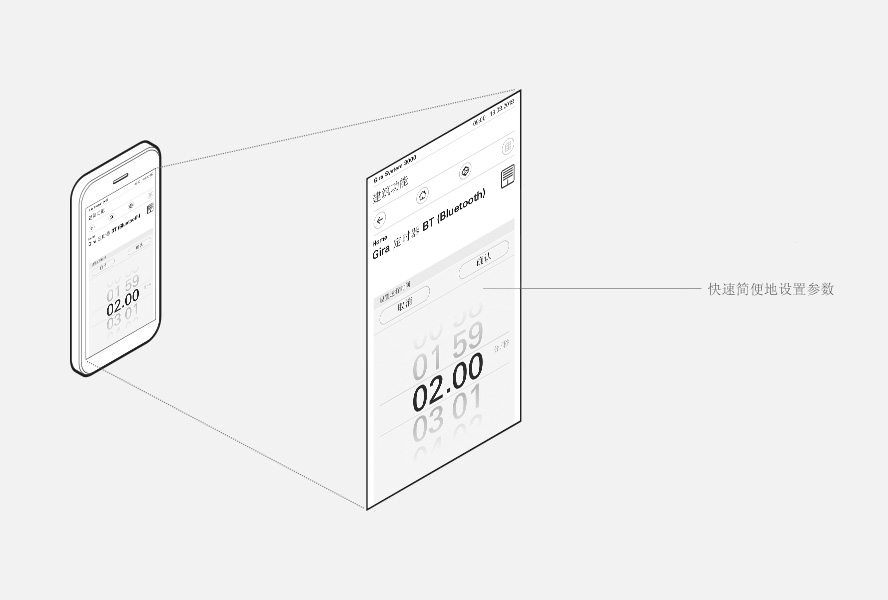

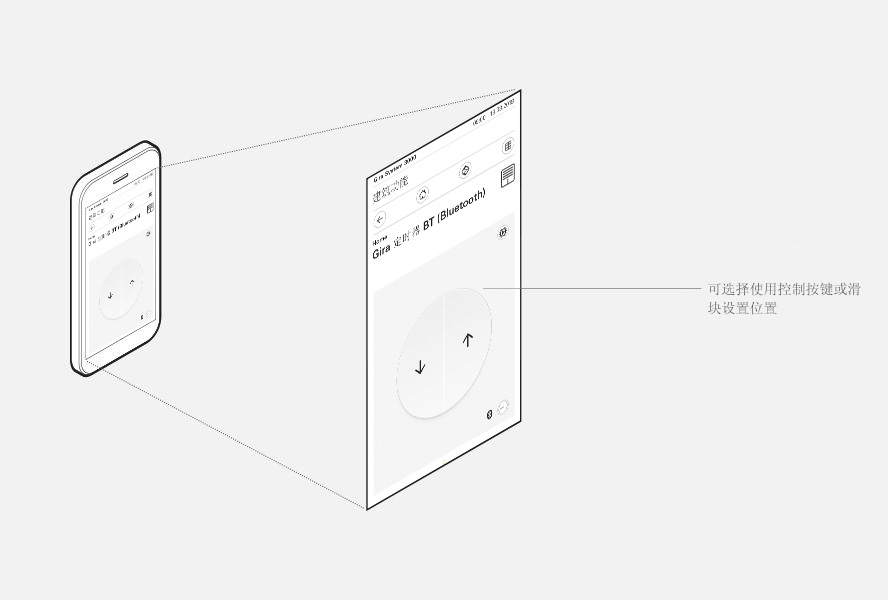

通过 Gira System 3000 App 操作简便

可轻松坐在沙发上根据需要进行编程和控制:操作面板 Gira System 3000 百叶窗定时器 Bluetooth 开启了照明控制的新纪元。智能手机或平板电脑摇身变为控制中心。通过 Gira System 3000 App 可在较大的屏幕上一览不同光源的所有设置,并且操控易如反掌。已创建的时间程序亦可轻松复制到其他操作面板中。

Gira System 3000 百叶窗定时器 Bluetooth

  • 手动控制照明
  • 保存个性化的接通亮度
  • 定时器:简单进行操作和编程
  • 多达 40 个个性化定时点
  • 将编程复制到更多定时器上
  • 锁定功能可关闭辅助单元和
    自动功能
  • 自动夏令时/冬令时
  • 环境温度:−5 °C 至 +45 °C
  • 每月的准确度:± 10 s
  • 动力储备时间:大约 4 小时

Gira System 3000 操作面板 Bluetooth

  • 手动控制照明更加精确

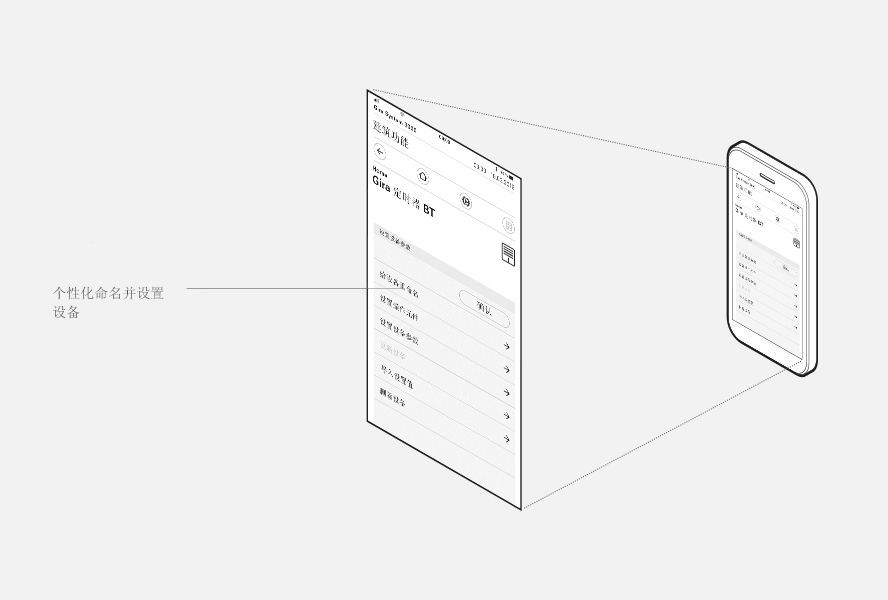

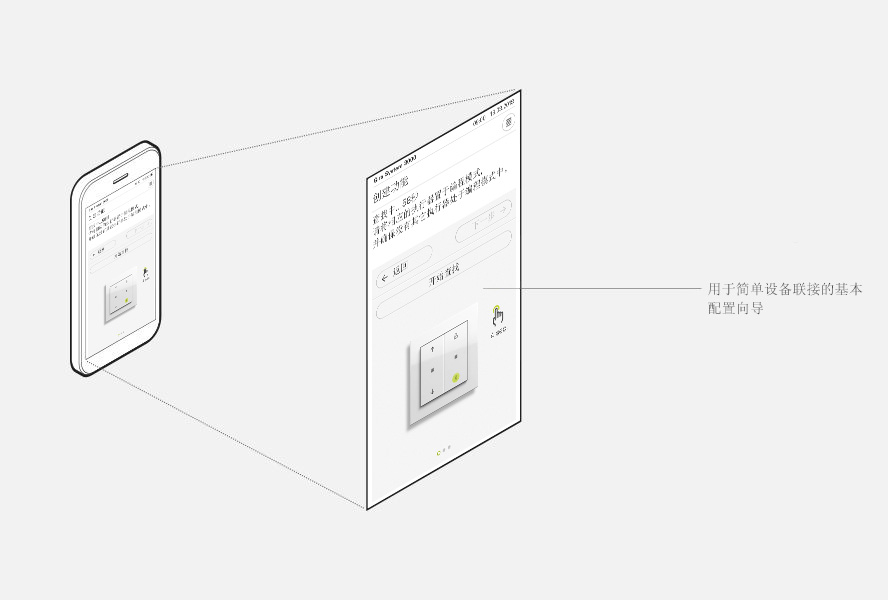

  • 安装向导实现快速、简便的调试
  • 使用移动设备通过 Bluetooth 进行操作和定时控制

  • 与 System 3000 亮度和温度传感器 BT 的 Bluetooth 接口
  • 环境温度:−5 °C 至 +45 °C

Gira System 3000 操作面板 Bluetooth 的功能

Gira System 3000
操作面板

可靠的标准操作面板用于手动控制照明。此设备已具备将个性化的
调光等级保存为中间位置的功能。

  • 手动控制照明
  • 保存个性化的接通亮度
  • 环境温度:−5 °C 至 +45 °C

Gira System 3000
操作面板,2 位

将操作面板 2 位和双通道暗装式内芯组合使用,可以同时控制两个调光和开关通道,彼此互不影响。

  • 手动控制照明
  • 保存个性化的接通亮度
  • 环境温度:−5 °C 至 +45 °C

Gira System 3000
操作面板箭头图标

箭头图标表示调光等级的设置。在此设备上也可以存储个性化的接通亮度。

  • 手动控制照明
  • 保存个性化的接通亮度
  • 环境温度:−5 °C 至 +45 °C

Gira System 3000
操作面板 Memory

Gira System 3000 操作面板 Memory 不仅可以保存一个个性化的调光等级,而且还可以为此保存一个时间设置。如果激活了 Memory 运行模式,则会以 24 小时的节奏重复运行。在夜间模式中,状态和功能 LED 不会持续亮起——这样就不会影响睡眠。

  • 手动控制照明
  • 保存个性化的调光等级
  • 保存接通和关闭时间
  • 在 Memory 运行模式
    激活的情况下,会以 24 小时的节奏重复运行
  • 锁定功能可关闭辅助单元操作
    和 Memory 运行
  • 夜间模式:状态和功能 LED 不会持续
    亮起
  • 环境温度:−5 °C 至 +45 °C

运动传感器和存在探测器

为了提高安全性和便利性,System 3000 提供了用于根据运动情况自动控制照明的部件。Gira 的运动传感器和存在探测器会随着探测区域内发生的运动而自动接通照明,并在设置的延迟时间过后再次关闭——舒适且节能。

Gira System 3000
运动传感器面板 1.10 m
Standard

Gira System 3000
运动传感器面板 2.20 m
Standard

运动传感器面板根据运动和亮度来控制照明。当探测区域内发生运动以及环境光线不足时,照明会自动开启。在以下情况下,照明会关闭,

• 不再探测到任何运动,并且延迟时间超过了两分钟,或者
• 当环境光线再次足够明亮时,并且两分钟的延迟时间已过。

这样既方便又节能。由于特殊的镜头设计,运动传感器面板的探测区域非常广。

产品详情:

  • 根据热运动和环境亮度自动开关照明装置
  • 180° 探测范围
  • 用于限制探测范围的插接式挡板(仅适用于 1.10 m)
  • 通过辅助单元扩展探测范围
  • 可以设置接通亮度和灵敏度
  • 安装高度 1.10 m 或 2.20 m
  • Gira TX_44 还具备防水保护 IP44

Gira System 3000
运动传感器面板 1.10 m
Komfort BT

Gira System 3000
运动传感器面板 2.20 m
Komfort BT

运动传感器面板根据运动和亮度来控制照明。当探测区域内发生运动以及环境光线不足时,照明会自动开启。
在以下情况下,照明会关闭,

• 不再探测到任何运动,并且超过了设置的延迟时间,或者
• 当环境光线再次足够明亮时,并且设置的延迟时间已过。

这样既方便又节能。采用特殊的镜头设计,运动传感器面板的探测区域极大。您可以借助智能手机和 Gira System 3000 App 方便地进行设置。

产品详情:

  • 根据热运动和环境亮度自动开关照明装置
  • 180° 探测范围
  • 用于限制探测范围的插接式挡板(仅适用于 1.10 m)
  • 通过辅助单元扩展探测范围
  • 可以设置接通亮度、延迟时间和灵敏度
  • 具备关断预警的楼梯间照明功能
  • 通过在场模拟和报警功能,优化防盗功能
  • 夜间照明和酒店功能
  • 可以设置基本亮度
  • 通过智能手机和 Gira System 3000 App 进行设置
  • 用于持续接通/关闭的滑动按键或按钮按键
  • 安装高度 2.20 米或 1.10 米
  • Gira TX_44 还具备防水保护 IP44

System 3000 存在探测器和运动传感器
360° 面板 BT

存在探测器和运动传感器 360° 面板 BT 可根据室内的运动和亮度来控制照明。当探测区域内发生运动以及环境光线不足时,照明会自动开启。在以下情况下,照明会关闭,

• 不再探测到任何运动,并且超过了设置的延迟时间,或者
• 当环境光线再次足够明亮时,并且设置的延迟时间已过。

这样既方便又节能。采用特殊的镜头设计,存在探测器和运动传感器 360° 面板 BT 的探测区域极大。产品安装高度高达六米,可用于走廊或楼梯间。

您可以借助 Gira System 3000 App 轻松进行设置。

产品详情:

  • 根据亮度和运动自动开关照明装置
  • 360° 探测范围,安装高度高达六米
  • 三个彼此独立的 PIR 传感器,可单独调节
  • 用于限制探测范围的插接式挡板
  • 通过将多达十个设备进行分组来扩展探测范围
  • 具备关断预警的楼梯间照明功能
  • 通过在场模拟和报警功能,优化防盗功能
  • 与调光内芯组合进行恒定照明控制
  • 可用作运动传感器和存在探测器
  • 夜间照明功能
  • 可以设置基本亮度
  • 通过智能手机和 Gira System 3000 App 进行设置
  • 典型安装高度为三米
  • 切向运动方向的探测区域:直径 20 米
  • 径向运动方向的探测区域:直径 12 米

暗装式内芯

由功率内芯和操作面板构成的模块化系统,为各种功能的实现提供了极大的操作空间。当然也可以使用控制按键手动操作,以及采用电子定时控制方式。通过辅助输入,还可操作主控按键等实现各种中央功能。

照明控制的开关内芯和调光内芯

Gira System 3000
继电器开关内芯

继电器开关内芯可以切换不同的灯具,如 LED、卤素灯、荧光灯和电机。也可根据需要使用带有 LED 显示灯的 TEST 按键轻松设置延迟时间。

产品详情:

  • 用于 2 线、3 线分机内芯和翘板按键的辅助输入
  • 可通过 TEST 按键设置定时功能/延迟时间
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

Gira System 3000
继电器开关内芯 2 位

继电器开关内芯 2 位可以与操作面板 2 位组合,对两个具有不同灯具的独立输出端进行控制,例如 LED、卤素灯、荧光灯或电机。可以为第二个输出激活定时功能。与操作面板组合可以同时开关两个输出端。可以为第二个输出激活 3 分钟的接通延迟并设置延迟时间(例如针对浴室中的灯具和通风装置)。

产品详情:

  • 用于 2 线、
    3 线分机内芯和翘板按键的辅助输入
  • 可通过 TEST 按键设置定时功能/延迟时间
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

Gira System 3000 零电位继电器开关内芯

用于特殊要求的开关内芯:它可以用来开关偏离电压,例如低压或通过二级费率电度表与供暖系统连接的其他外部导体。

产品详情:

  • 用于开关较小功率,例如收音机分机、楼梯照明继电器。
  • 用于开关偏离的外导体,例如在加热系统中。
  • 拥有极大开关带宽,最大可达 16 A。

Gira System 3000
电气开关内芯

电气开关内芯用于控制白炽灯、
高压卤素灯,以及配有卤素灯或 LED 灯以及可调光高压 LED 或紧凑型荧光灯的电感式变压器。无论是否连接有零线,均可以运行电气开关内芯。设置的运行方式则通过 LED 指示。

产品详情:

  • 通过保护灯泡的软启动来接通
  • 可以连接辅助单元
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

Gira System 3000
脉冲内芯

脉冲内芯可与操作面板或运动传感器组合,以手动或自动逐层控制楼梯间的照明。配合楼梯间照明自动控制器(导轨安装设备),可将现有的楼梯间装置转换为自动照明控制,无需重新布线。

产品详情:

  • 在楼梯间安装或改装运动传感器
  • 轻松改装现有的 3 线或 4 线装置
  • 通过楼梯间照明自动控制器(导轨安装设备)运行
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

Gira System 3000
通用 LED 旋转调光内芯
Standard

使用通用 LED 旋转调光内芯 Standard 对
照明装置进行开关和调光。无论是否
装有零线都可以运行。

产品详情:

  • 自动设置与负荷相匹配的运行方式
  • 通过保护灯泡的软启动来接通
  • 最小亮度可调
  • 可保存接通亮度或上一次亮度
  • 电子超温保护
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

Gira System 3000
通用 LED 旋转调光内芯
Komfort

使用通用 LED 旋转调光内芯 Komfort 对照明装置进行开关和调光。无论是否装有零线都可以运行。通过一个配有 LED 显示灯的调光模式按键可方便设置调光器。

产品详情:

  • 自动或手动设置与负荷
    相匹配的运行方式
  • 通过保护灯泡的软启动来接通
  • 最小亮度可调
  • 可保存接通亮度或上一次亮度
  • 用于 LED 调光器
    旋转式分机内芯、2 线、3 线分机内芯以及
    翘板按键的辅助输入
  • 电子超温保护
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

Gira System 3000
通用 LED 调光内芯
Standard

Gira System 3000
通用 LED 调光内芯
Komfort

使用通用 LED 调光内芯 Standard 可以对照明装置进行开关和调光。作为通用 LED 调光器,该调光器可根据相位或切相自动调整。无论是否装有零线都可以运行。通过一个配有 LED 显示灯的调光模式按键可以方便地设置调光器。

产品详情:

  • 自动或手动设置与负荷相匹配的运行方式
  • 最小亮度可调
  • 可保存接通亮度或上一次亮度
  • 用于 2 线、
    3 线分机内芯以及翘板按键的辅助输入(仅 Komfort)
  • 电子超温保护
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

Gira System 3000
通用 LED 调光内芯
Komfort 2 位

System 3000 通用 LED 调光内芯 Komfort 2 位可以分别开关和调光两个照明装置,彼此间互不干扰。它适用于包括 LED 灯在内的常见灯具类型。使用 System 3000 的其他面板(运动传感器、定时器等)进行的操作基本上与使用操作面板进行操作相同。

产品详情:

  • 自动或手动设置与负荷相匹配的运行方式
  • 最小亮度可调
  • 可保存接通亮度或上一次亮度
  • 通过 3 线辅助单元可以分别对两个通道进行调光
  • 用于 2 线、3 线分机内芯和翘板按键的辅助输入
  • 电子超温保护
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

Gira System 3000
通用 LED 调光器 Mini

使用通用 LED 调光器 Mini 可以对
照明装置进行开关和调光。无论是否
装有零线均可运行。通过一个配有操作面板、翘板按键的 2 线或 3 线分机内芯或一个用于 LED 调光器的旋转式分机内芯进行操作。

产品详情:

  • 自动或手动设置与负荷相匹配的运行方式
  • 通过一个 LED 来表明所设置的运行方式
  • 可保存接通亮度或上一次亮度
  • 最小亮度可调
  • 电子超温保护
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

Gira System 3000
通用 LED 调光器(导轨安装设备)

使用通用 LED 调光器(导轨安装设备)对照明装置进行开关和调光。其优势是:翻修时无须敷设新的线缆。它可以直接安装在现有的装置上。由此省去子配电盘中所需的全部部件。调光器(导轨安装设备)在子配电盘中安装在符合 DIN EN 60715 标准的支轨上。

产品详情:

  • 通过一个配有操作面板、翘板按键的 2 线或 3 线分机内芯或一个用于 LED 调光器的旋转式分机内芯进行操作
  • 自动或手动设置与负荷相匹配的运行方式
  • 通过一个 LED 来表明所设置的运行方式
  • 通过保护灯泡的软启动来接通
  • 可保存接通亮度或上一次亮度
  • 最小亮度可调
  • 在子配电盘中安装在支轨上
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

Gira System 3000
通用 LED 功率放大器
导轨安装设备

通用 LED 功率放大器(导轨安装设备)可根据调光器的功率需求进行模块化扩展。即使是大型 LED 负载也可以方便进行开关和调光。通过上游调光器来操作功率放大器。

产品详情:

  • 可以将多个通用 LED 功率放大器(导轨安装设备)连接至一个调光器
  • 也可以使用暗装式调光器

  • 所连接的负载通过一根共用的
    负载线缆进行供电
  • 电子超温保护
  • 在子配电盘中安装在支轨上
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

Gira System 3000
DALI-Power 控制单元
暗装式内芯

使用单通道 DALI-Power 控制单元暗装式内芯可以控制配有 DALI 接口的灯具以及具备或不具备 Tunable White 功能的 DALI 镇流器。通过 Gira 操作面板、定时器或者运动传感器和存在探测器进行操作。

产品详情:

  • 在电源电压下运行(有源运行)
  • 在有功运行模式下,该设备为 18 个 DALI 设备(可扩展到 72 个)提供必要的控制电流
  • 以最后设置的亮度/色温或保存的亮度/色温接通
  • 色温设置 2,000 至 10,000 K
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

Gira System 3000
2 线分机内芯

2 线分机内芯用于对照明装置进行开关和调光。总体而言,辅助单元的功能与主机上的面板完全相同。运行需要与操作面板配合。

产品详情:

  • 只可与带或不带箭头图标的操作面板组合
  • 设置其他操作位置来控制 Gira System 3000
  • 可将任意数量的 2 线分机内芯制连接到一台主机上——线缆总长度最多 100 米
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

Gira System 3000
3 线分机内芯

根据主机上的
面板和内芯,3 线分机内芯可提供各种
功能。总体而言,辅助单元的功能与主机上的
面板完全相同。运行则需要 Gira System 3000 的面板。

产品详情:

  • 可与所有面板组合
  • 扩展运动传感器的
    探测区域
  • 采用中央功能,可最多控制五台主机

  • 最多可将十个 3 线分机内芯连接到一台以上的主机上,分开布设辅助单元和负载线缆时,最多可连接十个 3 线分机内芯

  • 线缆总长度最多 100 米
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

Gira System 3000
旋转式分机内芯
用于 LED 调光器的 3 线制

使用 3 线旋转式分机内芯可以控制所有配备辅助输入的 System 3000 调光器。

产品详情:

  • 与使用通用 LED 旋转调光内芯的操作相同
  • 最多可将五个旋转式分机内芯连接到一台以上的主机上
  • 线缆总长度最多 100 米
  • 230 V AC,50/60 Hz
  • VDE 标志
  • 拧接端子

安装简单灵活

Gira System 3000 具备多种实用特征,便于安装和调试。新款内芯安装深度仅 24 毫米,极为扁平的设计从而使暗装式暗盒中的空间更大,因此在接线时有更大的灵活性。由于安装爪降低,因此更便于安装,并能提高安全性。无需操作面板,借助用于功能检查的测试按键,就可以对连接的用电器进行调试。根据操作面板的不同,基础功率只有 0.2 W 到 0.5 W。

通过该链接可以快速下载相应的操作和安装说明书,方便实用。

安装步骤

采用降低的安装爪,可以简便地将百叶窗内芯安装在暗装式暗盒中。安装深度仅 24 毫米,从而使暗装式暗盒中的空间更大,在接线时能有更大的灵活性。

将选定的边框安装在暗装式内芯上,之后会装入操作面板。

边框和操作面板在墙上构成一幅完美和谐的整体景观画面。Gira 设计系统拥有十种开关产品系列,以及超过 75 种边框类型可供选用,因此可提供多种设计可能性。

下载

使用说明书

继电器开关插件

使用说明

Bestell-Nr 5403 00

PDF, 615,0 KB

Download


继电器开关插件 2 位

使用说明

Bestell-Nr 5404 00

PDF, 459,3 KB

Download


电气开关插件

使用说明

Bestell-Nr 5405 00

PDF, 625,3 KB

Download


脉冲插件, 楼梯间照明自动控制器

使用说明

Bestell-Nr 0821 00, 5410 00

PDF, 646,3 KB

Download


通用 LED 调光内芯 Standard

使用说明

Bestell-Nr 2450 00

PDF, 548,7 KB

Download


通用 LED 调光内芯 Komfort

使用说明

Bestell-Nr 2455 00

PDF, 662,8 KB

Download


通用 LED 调光插件 Standard

使用说明

Bestell-Nr 5400 00

PDF, 459,5 KB

Download


通用 LED 调光插件 Komfort

使用说明

Bestell-Nr 5401 00

PDF, 598,7 KB

Download


通用 LED 调光插件 Komfort 2 位

使用说明

Bestell-Nr 5402 00

PDF, 548,9 KB

Download


通用 LED 调光器 Mini

使用说明

Bestell-Nr 2440 00

PDF, 520,1 KB

Download


通用LED调光器REG

使用说明

Bestell-Nr 2365 00

PDF, 570,1 KB

Download


通用LED功率放大器REG

使用说明

Bestell-Nr 2383 00

PDF, 1,0 MB

Download


DALI-Power 控制单元暗装式插件

使用说明

Bestell-Nr 5406 00

PDF, 569,4 KB

Download


操作加装件 Memory

使用说明

Bestell-Nr 5363 ..

PDF, 255,9 KB

Download


百叶窗定时器 Display

使用说明

Bestell-Nr 5366 ..

PDF, 494,9 KB

Download


百叶窗和定时器BT, 操作加装件BT

使用说明

Bestell-Nr 5367 .., 5381 .., 5368 .., 5382 ..

PDF, 722,3 KB

Download


亮度和温度传感器 Bluetooth

使用说明

Bestell-Nr 5466 02

PDF, 477,9 KB

Download


亮度和温度传感器BT

使用说明, 从索引I02

Bestell-Nr 5466 02

PDF, 2,6 MB

Download


运动传感器加装件 1.10 m / 2.20 m Standard

使用说明

Bestell-Nr 5373 .., 5375 .., 5379 ..

PDF, 3,6 MB

Download


运动传感器加装件 1.10 m / 2.20 m Komfort BT

使用说明

Bestell-Nr 5374 .., 5376 ..

PDF, 2,0 MB

Download


存在探测器及运动传感器360°加装件BT

使用说明

Bestell-Nr 5377 02

PDF, 704,1 KB

Download


无线操作面板Memory, 无线操作面板

使用说明

Bestell-Nr 5492 .., 5493 .., 5494 .., 5495 ..

PDF, 603,7 KB

Download

如下文件不具有您所选择的语言版本,但可能具备其他语言版本。

Gira Bluetooth app

Operating instructions.

PDF, 1,4 MB

Download

安装说明书

如下文件不具有您所选择的语言版本,但可能具备其他语言版本。

Alternative rockers

Instructions for assembly.

Bestell-Nr 5369 .., 5370 .., 5371 .., 5372 .., 5386 .., 5387 .., 5388 .., 5389 ..

PDF, 3,0 MB

Download

宣传册

Gira Smart Home

Bestell-Nr 18124 65

PDF, 1,9 MB

Download

如下文件不具有您所选择的语言版本,但可能具备其他语言版本。

Gira Flexible building technology

Smart building and modernisation.

Bestell-Nr 18145 10

PDF, 3,6 MB

Download

解释说明 / 系统基本信息

如下文件不具有您所选择的语言版本,但可能具备其他语言版本。

Gira System 3000

System basics

PDF, 9,5 MB

Download

照明控制 操作面板 运动传感器 暗装式内芯 安装 下载
