Czujka obecności KNX Komfort Gira

Energooszczędne sterowanie oświetleniem i klimatyzacją z obszernymi funkcjami dodatkowymi

Czujka obecności KNX Komfort Gira oferuje szereg funkcji dodatkowych do monitorowania obecności i wykrywania ruchu w pomieszczeniach. Zamontowana na suficie rejestruje nawet najmniejsze ruchy w zakresie 360°. Skrzyżowane ścieżki promieniowania czujników gwarantują pełne pokrycie zakresu wykrywania. Dzięki temu w systemie KNX można energooszczędnie i według potrzeb sterować różnymi funkcjami, jak np. światłem, ogrzewaniem lub wentylacją. Trzy cyfrowe czujniki PIR z możliwością osobnej analizy zapewniają szybkie i precyzyjne wykrywanie ruchu. Na potrzeby sterowania oświetleniem zależnie od dostępności światła dziennego zintegrowany jest czujnik jasności. Ponadto czujka obecności KNX Komfort Gira może analizować zachowanie użytkownika i samodzielnie optymalizować czas opóźnienia.

Oszczędza to energię i chroni elementy świetlne poprzez unikanie niepotrzebnego włączania i wyłączania. Wystarczy tylko określić wartość minimalną i maksymalną. Zależnie od czasu trwania zarejestrowanego ruchu w pomieszczeniu czujka obecności KNX Komfort Gira wybiera odpowiednio krótki lub długi czas opóźnienia. Komfort obsługi ma najwyższy priorytet: czujką obecności KNX Komfort Gira można wygodnie sterować za pomocą pilota na podczerwień i oferuje ona liczne właściwości oprogramowania, takie jak czujniki z możliwością osobnej analizy, adaptacyjna regulacja oświetlenia, konfigurowalne fazy regulatorów i wiele innych. Dzięki temu urządzenie można niezwykle precyzyjnie dopasować zarówno do warunków panujących w pomieszczeniu, jak i do potrzeb mieszkańców.

  • Precyzyjne wykrywanie obecności i ruchu
  • Sterowanie oświetleniem w zależności od światła dziennego
  • Energooszczędna optymalizacja czasu opóźnienia
  • Łatwe przechodzenie między skonfigurowanymi funkcjami
  • Możliwość osobnej analizy czujników
  • Trzy cyfrowe czujniki PIR
  • Możliwość indywidualnego ustawienia czułości czujnika
  • Różnorodne możliwości zastosowania
  • Wygodne sterowanie pilotem na podczerwień
  • Inteligentna regulacja stałego natężenia oświetlenia
  • Duży zakres wykrywania
  • Zintegrowany port magistralny

Precyzyjne wykrywanie obecności i ruchu

Czujka obecności Komfort Gira niczego nie przeoczy: jest wyposażona w trzy cyfrowe czujniki PIR, które obejmują zakres 360° (3 x 120°). Przy wysokości montażu 3 m ma ona zasięg nominalny około 12 m na wysokości biurka i 20 m na wysokości podłogi.


Możliwość indywidualnego ustawienia czułości czujnika

Czułość trzech czujników PIR można ustawić oddzielnie i elastycznie dostosować do określonego miejsca ich montażu. Umożliwia to niezawodną rejestrację ruchów i unikanie fałszywego wyzwalania. Ponadto zakres wykrywania można ograniczyć za pomocą zaślepki nasadzanej.


Sterowanie oświetleniem w zależności od światła dziennego

Wbudowany czujnik jasności mierzy aktualne natężenie światła, umożliwiając tym samym sterowanie oświetleniem w zależności od dostępnego światła dziennego. Światło włącza się tylko wtedy, gdy w pomieszczeniu nie jest wystarczająco jasno. Jeśli jest dostatecznie dużo światła dziennego, lampy pozostają wyłączone. Poziom zmierzchu czujnika jasności można ustawić za pomocą ETS, funkcji przyuczania w urządzeniu lub za pośrednictwem dowolnego urządzenia do obsługi, np. czujnika przyciskowego 3 Gira.


Różnorodne możliwości zastosowania

Czujka obecności KNX Komfort Gira może być stosowana jako urządzenie pojedyncze, moduł główny lub wtórnik, dzięki czemu jest odpowiednia do wyposażenia różnych obiektów. W przypadku zastosowania jako moduł główny lub wtórnik, oprócz eksploatacji w pełni automatycznej, możliwe jest również sterowanie półautomatyczne. Do wyboru dostępne są trzy wstępnie skonfigurowane tryby pracy: czujka obecności, czujnik sufitowy i sygnalizator.


Energooszczędna optymalizacja czasu opóźnienia

Adaptacyjny czas opóźnienia:

czujka obecności KNX Komfort Gira może stale analizować zachowanie użytkowników i dzięki temu samodzielnie optymalizować czas opóźnienia (opóźnienie wysyłania). Oszczędza to energię i chroni elementy świetlne poprzez unikanie niepotrzebnego włączania i wyłączania. Im dłużej ruch będzie rejestrowany w pomieszczeniu, tym dłuższy będzie także czas opóźnienia. Jeśli natomiast do pomieszczenia wchodzi się tylko na krótko, czujka obecności KNX Komfort Gira wybiera również krótki czas opóźnienia. Mieszkańcy mogą samodzielnie w dowolny sposób definiować wartość minimalną i maksymalną.

Funkcja krótkotrwałej obecności do pomieszczeń konferencyjnych i seminaryjnych:

Funkcja krótkotrwałej obecności została opracowana specjalnie do sterowania oświetleniem i klimatyzacją w salach konferencyjnych lub seminaryjnych jako uzupełnienie adaptacyjnego czasu opóźnienia. Jeśli czujka obecności KNX Komfort Gira rejestruje tylko krótkotrwałe ruchy, wybiera ona minimalny czas opóźnienia, niezależnie od przyuczonej wartości. Dzięki temu oświetlenie, ogrzewanie czy wentylacja nie są włączone niepotrzebnie długo, jeśli podczas dłuższej przerwy w organizowaniu spotkań do pomieszczenia wchodzi się tylko sporadycznie, np. personel sprzątający lub firma cateringowa.


Inteligentna regulacja stałego natężenia oświetlenia

Za pomocą dostępnego oddzielnie pilota na podczerwień można wygodnie zmieniać ustawienia urządzenia, np. poziom zmierzchu lub czas opóźnienia. Możliwe jest również ręczne włączanie i wyłączanie czujki obecności KNX Komfort Gira.


Możliwość osobnej analizy czujników

W porównaniu z czujką obecności KNX Standard, trzy czujniki PIR w modelu Komfort mogą być analizowane osobno. W efekcie tego w połączeniu z Gira Home Server możliwe jest sterowanie zależnie od zarejestrowanego kierunku ruchu, na przykład w celu wczesnego włączania światła w długich korytarzach, gdy przechodzi tamtędy jakaś osoba.

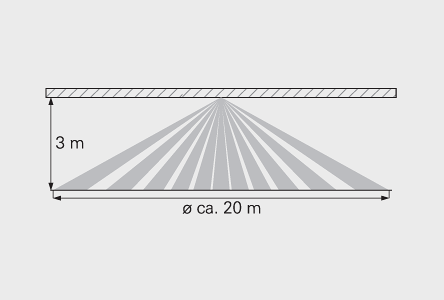

Duży zakres wykrywania

Przy wysokości montażu 3 m maksymalny zakres wykrywania na podłodze wynosi 20 m.

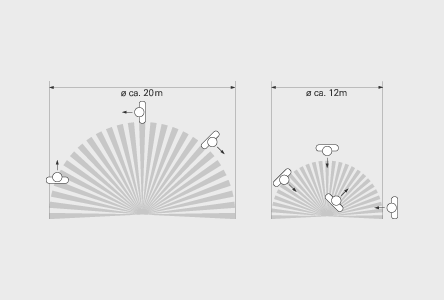

Wpływ kierunku ruchu na wielkość zakresu wykrywania

Ruchy osób przechodzących obok urządzenia (stycznie, w lewo) można rejestrować z większych odległości niż ruchy osób idących prosto w kierunku urządzenia lub oddalających się od niego (promieniowo, w prawo).


Instalacja

Czujka obecności KNX Standard Gira jest dostarczana jako gotowe do podłączenia, kompletne urządzenie ze zintegrowanym portem magistralnym do montażu podtynkowego. Z dostępną opcjonalnie obudową natynkową urządzenie można też przymocować bezpośrednio do sufitu. W przypadku stosowania w roli czujnika ruchu możliwa jest instalacja na wysokości od 2,20 m do ok. 5 m. Jeśli urządzenie jest stosowane jako czujka obecności, nie należy przekraczać wysokości montażu 3,5 m.


Akcesoria i rozszerzenie

Koszyk ochronny i pierścień montażowy do instalacji natynkowej


Wymiary [mm]

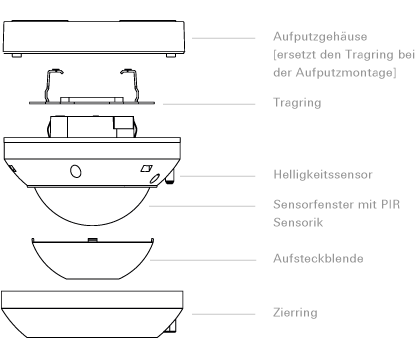

Budowa urządzenia


Dane techniczne

Wysokość montażu:
2,2 m do 5 m
Kąt wykrywania:
360º
Zasięg nominalny podłoga:
ok. ∅ 20 m (wysokość montażu 3 m)
Zasięg nominalny wysokość biurka:
ok. ∅ 20 m (wysokość montażu 3 m)
Jasność:
10 do 2000 luksów
Temperatura otoczenia:
-5°C do +45°C
Wymiary
∅ x wys. 103 x 50 mm
Rodzaj instalacji:
podtynkowa lub natynkowa (w połączeniu z obudową natynkową)
