Unifon natynkowy Gira

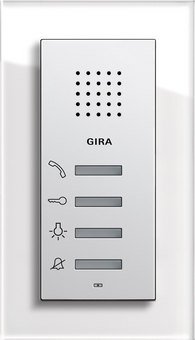

Unifon natynkowy,
Esprit, szkło, biały/czysta biel z połyskiem
Unifon natynkowy
Event Opaque, pomarańczowy/czysta biel, matowy

Instalacja natynkowa – szybka i czysta

Unifon natynkowy Gira jest doskonałym rozwiązaniem wszędzie tam, gdzie wykonywany jest montaż na ścianie. Jest on w całości wstępnie zmontowany, ma tylko 21 mm grubości i umożliwia szybki i dokładny montaż z ramką lub bez.


Funkcje i właściwości

Unifon Gira osiąga we wszystkich wersjach jakość dźwięku porównywalną z telefonami komórkowymi lub instalacjami głośnomówiącymi w samochodach. Użytkownik wybiera swoją ulubioną spośród pięciu różnych melodii dźwięku przywołania oraz dodatkowo opcjonalną funkcję włączania światła, np. na klatce schodowej, która może być realizowana za pomocą dodatkowego aktora włączającego bistabilnego. Oprócz przywołania i otwierania drzwi dalsze funkcje obejmują włączanie i wyłączanie dźwięku przywołania, regulację dźwięku i głośności mowy oraz równoległe połączenie maksymalnie trzech unifonów.


Głośnik i mikrofon

Urządzenie głośnomówiące jest wyposażone w przełącznik głośnościowy. Mikrofon włącza się automatycznie w tej stacji, gdzie poziom głośności jest wyższy. Jeżeli hałas otoczenia przed drzwiami wejściowymi jest bardzo intensywny, osoba przy unifonie może aktywować mikrofon, naciskając przycisk funkcji wzmacniania.


Montaż z ramką lub bez

  1. Przewód zasilający odizolować równo przy ścianie.
  2. Zaznaczyć otwory do wiercenia. Wybrać miejsce montażu tak, aby płyta montażowa znajdowała się pośrodku nad wyjściem przewodu.
  3. Wywiercić oba otwory do mocowania i włożyć kołki.
  4. Przymocować do ściany płytę montażową z ramką za pomocą dwóch śrub.
  5. Po zamontowaniu płyty montażowej podłączany jest unifon:
    magistrala 2-przewodowa do zacisków BUS, ew. stosowane zasilanie dodatkowe (ZV) do zacisków ZV (od trzech jednocześnie przywoływanych wideounifonów natynkowych wymagane jest jedno zasilanie dodatkowe na urządzenie),
    przewody przycisku dzwonkowego (ET) do zacisków ET.
  6. Zamknąć unifon: nałożyć górną część obudowy na płytę montażową i zatrzasnąć.

Montaż w puszcze podtynkowej

  1. Odizolować przewód zasilający.
  2. Osadzić płytę montażową wraz z ramką na puszce podtynkowej.
  3. Zamocować płytę montażową za pomocą dwóch śrub na pierścieniu nośnym puszki podtynkowej.

Dane techniczne

Zasilanie
26 V DC ± 2 V (napięcie magistrali)
Przyłącza portu magistralnego system domofonowego
Magistrala 2-przewodowa: 2 x zacisk śrubowy Przycisk dzwonkowy: 2 x zacisk śrubowy
Wymiary
System 55: szer. 55 x wys. 127 x głęb. 20 mm Gira F100: szer. 70 x wys. 142 x głęb. 20 mm
Temperatura otoczenia:
0°C do +50°C
Rodzaj instalacji:
natynkowa

Download

Instrukcje obsługi

Natynkowa domowa stacja domofonowa z trybem głośnomówiącym

Instrukcja użytkowania.

Bestell-Nr 1250 ..

PDF, 216,5 KB

Download


Natynkowa domowa stacja domofonowa z trybem głośnomówiącym

Instrukcja użytkowania (ważna dla urządzeń o indeksie I05).

Bestell-Nr 1250 ..

PDF, 162,7 KB

Download

Broszury

Domofonia Gira

System domofonowy Gira: System do wszystkich zastosowań: domy jedno- i wielorodzinne instalacja podtynkowa i natynkowa funkcje audio i wideo sterowanie za pomocą Gira Control Clients i PC integracja z systemami Gira i innych producentów przyłączanie kamer zewnętrznych dostęp bez użycia kluczy dzięki Gira Keyless In wysoka jakość i zabezpieczenie przed wandalizmem do stosowania na zewnątrz i wewnątrz budynków Stan 10/2011 Nr zam. 17321 85

Bestell-Nr 17321 85

PDF, 2,0 MB

Download


Gira dla domu

Poradnik planowania inteligentnej instalacji Nr zam. 1911 85

Bestell-Nr 1911 85

PDF, 1,4 MB

Download


Gira Systemy domofonowe

Bestell-Nr 18123 85

PDF, 2,2 MB

Download

Przewodniki / Podstawy systemu

System komunikacji domofonowej Gira

Podstawy, przykłady planowania do systemu komunikacji domofonowej Nr zam. 1736 85

Bestell-Nr 1736 85

PDF, 2,4 MB

Download
