Gira Sensotec LED

Gira Sensotec LED,
Standard 55, czysta biel z połyskiem
Gira Sensotec LED,
E2, czysta biel z połyskiem
Gira Sensotec LED,
Gira Event Clear, czarny/czysta biel z połyskiem
Gira Sensotec LED,
Esprit, szkło miętowe/czysta biel z połyskiem
Gira Sensotec LED,
Esprit linoleum-sklejka, niebieski/czysta biel z połyskiem

Czujnik ruchu z lampką orientacyjną i łącznikiem bezdotykowym w jednej obudowie

Gira Sensotec LED wykorzystuje zintegrowaną lampkę orientacyjną LED w roli automatycznie włączanego światła orientacyjnego. Po raz pierwszy łączy w jednym urządzeniu funkcje czujnika ruchu, lampki orientacyjnej LED i łącznika bezdotykowego. Podobnie jak Gira Sensotec, Gira Sensotec LED współpracuje również z czujnikiem wysokiej częstotliwości. W przypadku rozpoznania ruchu zintegrowana lampka orientacyjna LED dyskretnie oświetla otoczenie, umożliwiając w ten sposób orientację w pomieszczeniu. Aby uniknąć efektu olśnienia, można ustawić wybrany poziom jasności. Jeśli potrzebne jest jaśniejsze światło, użytkownik może włączyć oświetlenie pomieszczenia bezdotykowo jednym ruchem z odległości 5 cm. Zestawienie tych funkcji w jednej puszce podtynkowej zmniejsza przestrzeń montażową oraz redukuje koszty montażu i urządzeń. Gira Sensotec LED sprawdza się szczególnie tam, gdzie dyskretne oświetlenie jest wystarczające do orientacji w ciemności, np. w korytarzach mieszkań. Lampka orientacyjna LED jest harmonijnie wkomponowana w otoczenie, dzięki czemu Gira Sensotec LED wygląda na ścianach wyjątkowo stylowo i estetycznie. W połączeniu z przekaźnikiem sprzęgającym urządzenie Gira Sensotec LED może być również wykorzystywane jako bezdotykowy mechanizm otwierania drzwi w publicznych pomieszczeniach łazienkowych lub w szpitalach, zakładach opieki i gabinetach lekarskich.

  • Płaska konstrukcja, którą można stylowo skomponować z każdą architekturą i szerokim zakresem opcji projektowych
  • Wykrywanie ruchu w obszarze dalekim: Automatycznie przyciemnione światło w pomieszczeniu bez efektu olśnienia
  • Wykrywanie przez drzwi i ściany
  • Indywidualne dopasowanie zasięgu
  • Niezawodne wykrywanie także w przypadku wysokich temperatur
  • Czujnik wysokiej częstotliwości w porównaniu z technologią PIR
  • Ruch w obszarze bliskim: Bezdotykowe włączanie oświetlenia. Łącznik pozostaje czysty.
  • Zwiększenie zasięgu poprzez odbite sygnały, co wyklucza konieczność stosowania dodatkowych urządzeń
  • Unikanie efektu olśnienia dzięki ustawieniu natężenia światła
  • Bezdotykowe otwieranie drzwi z bliska i z daleka

Płaska konstrukcja i różnorodne możliwości aranżacji

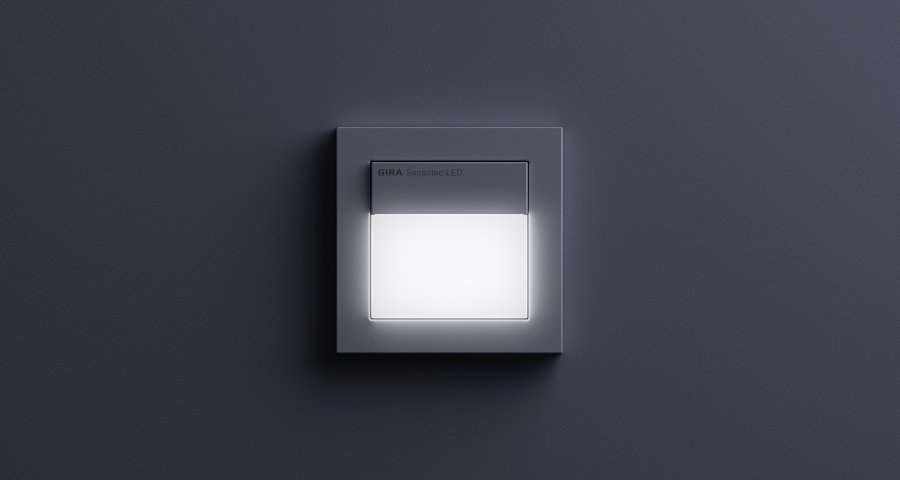

Zaawansowana technologia w niewielkim urządzeniu: Gira Sensotec LED zajmuje niewiele miejsca – w przypadku ramki z naszego asortymentu E2 są to przykładowo 2 mm nad ramką – a dzięki płaskiej konstrukcji na ścianie urządzenie to prezentuje się stylowo i dyskretnie. Ramka i klawisz, w tym spójnie wbudowane lampki orientacyjne LED, znajdują się niemal na tej samej płaszczyźnie i można je łatwo wyczyścić. Urządzenie można zintegrować z ramkami z oferty System 55 oraz z Gira F100 (z ramkami pośrednimi). Pięć wariantów kolorystycznych oferuje szerokie możliwości projektowania.

System 55 Gira


Czujnik wysokiej częstotliwości w porównaniu z technologią PIR

Do rozpoznawania ruchu wykorzystywana jest zasada efektu Dopplera. Czujnik wysokiej częstotliwości (HF) wysyła fale elektromagnetyczne o częstotliwości 5,8 GHz. Jeśli sygnał trafi w nieruchomy obiekt – np. mebel – odbija się z tą samą częstotliwością. Jeśli jednak osoba w pomieszczeniu zbliża się do czujnika lub oddala od niego, częstotliwość odbitego sygnału rośnie lub maleje. Gira Sensotec LED rejestruje tę zmianę jako ruch, a następnie włącza przyciemnione światło w pomieszczeniu. Czujnik ruchu z technologią PIR i pasywnym czujnikiem podczerwieni wykrywa natomiast niewidzialne promieniowanie cieplne, generowane przez poruszające się ciało. Zalety technologii HF w porównaniu z PIR to np. precyzyjne wykrywanie w wysokich temperaturach i wykrywanie przez materiały przepuszczalne. W przypadku Gira Sensotec LED optymalne wykrywanie ma miejsce wtedy, gdy osoby zbliżają się do urządzenia od przodu. Natomiast czujki PIR działają najlepiej, gdy osoby poruszają się poprzecznie w kierunku czujki.

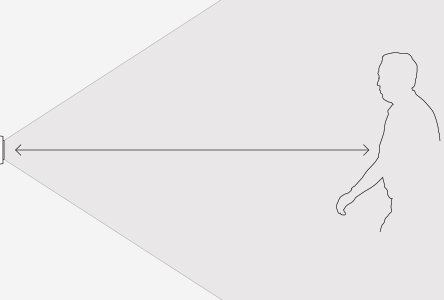

Wykrywanie ruchu w obszarze dalekim: Automatyczna lampka orientacyjna LED

Jeśli coś poruszy się w zakresie wykrywania, zintegrowana lampka orientacyjna LED włącza się automatycznie od określonego progu natężenia oświetlenia. Ułatwia to użytkownikowi orientację w ciemności, zwiększając tym samym bezpieczeństwo i komfort. Natężenie światła ściemnianej lampki orientacyjnej LED można ustawić tak, aby było wystarczające do orientacji w pomieszczeniach mieszkalnych i w mniejszych korytarzach. Jednocześnie dioda LED sygnalizuje, gdzie znajduje się włącznik oświetlenia pomieszczenia.


Ruch w bliskim zakresie wykrywania: Bezdotykowe włączanie oświetlenia

Pełne oświetlenie pomieszczenia włącza się, gdy użytkownik zbliży się do urządzenia Gira Sensotec LED na odległość ok. 5 cm, np. w reakcji na ruch ręki. Jest to szczególnie łatwe i komfortowe – ułatwia także włączanie światła osobom z ograniczeniami dotykowymi.


Wykrywanie przez drzwi i ściany

Wykrywanie jest możliwe również przez materiały, takie jak szkło, kamień, płyty gipsowo-kartonowe i drewno.


Zwiększanie zasięgu poprzez odbite sygnały

Metalowe powierzchnie i ściany wykonane z betonu lub litego muru tłumią lub odbijają sygnały. Wykrywanie sygnałów przez te materiały nie jest możliwe w ogóle lub tylko w ograniczonym zakresie. Jednak efekt odbijania sygnału można wykorzystać do zwiększenia zasięgu. W rzadkich przypadkach można również zmniejszyć zasięg.


Indywidualne dopasowanie zasięgu

W otwartej przestrzeni zasięg Gira Sensotec LED obejmuje obszar około 4 × 6 m. Czułość czujnika można regulować za pomocą pilota. Dzięki dobrej regulacji można uniknąć wykrywania w sąsiednich pomieszczeniach.


Unikanie efektu olśnienia dzięki ustawieniu natężenia światła

Oświetlenie w pomieszczeniu nie musi być włączane od razu, jak to zwykle ma miejsce na przykład w korytarzach, co może prowadzić do powstania nieprzyjemnego efektu olśnienia. Zintegrowaną lampkę orientacyjną LED można ściemniać i ustawić na wartość przyjemną dla oka, a jednocześnie odpowiednią do rozjaśnienia otoczenia. W ten sposób Gira Sensotec LED uwzględnia zdolność adaptacji oka i postępuje zgodnie z wytycznymi VDI/VDE 6008 arkusz 3 dla pomieszczeń mieszkalnych bez barier.


Niezawodne wykrywanie także w przypadku wysokich temperatur

Gira Sensotec LED niezawodnie rozpoznaje ruch nawet przy wysokich temperaturach oraz w pomieszczeniach z przepływami ciepła, np. na klatkach schodowych. Dla porównania w temperaturach powyżej ok. 28°C konwencjonalny czujnik podczerwieni niemal nie odróżnia człowieka od otoczenia, dlatego nie można zapewnić jego niezawodnego działania.


Obszary zastosowań i przykłady użycia

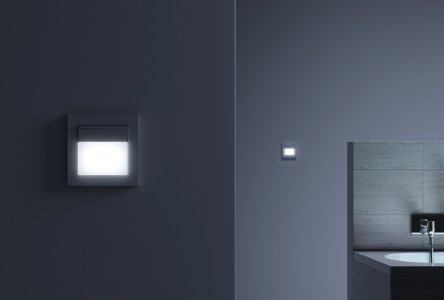

Gira Sensotec LED sprawdza się wszędzie tam, gdzie do orientacji potrzebne jest dyskretne światło. Dzięki płaskiej konstrukcji i integracji kilku funkcji w jednym urządzeniu, technika wyposażenia budynku jest stylowo wkomponowana w ścianę.

Bezdotykowe otwieranie drzwi z bliska i z daleka

W przypadku, gdy urządzenie Gira Sensotec LED jest stosowane w połączeniu z przekaźnikiem sprzęgającym w roli mechanizmu otwierającego drzwi, w zależności od ustawienia, drzwi można otwierać bezdotykowo tylko z bliska lub również z bliska i z daleka. Jeżeli wykrywanie dalekie jest ustawione na najmniejszą odległość, drzwi otwierają się tylko w przypadku wykrywania bliskiego z odległości ok. 5 cm (np. w gabinecie lekarskim). Jeżeli wykrywanie dalekie jest ustawione np. na ok. 6 m, a wartość ściemniania na 100%, drzwi można otworzyć jednym ruchem zarówno w dalekim, jak również w bliskim zakresie wykrywania (np. w przypadku drzwi przejściowych).

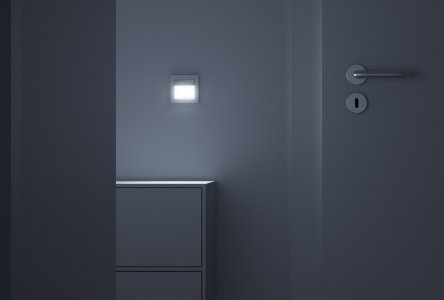

Bezpieczna orientacja w ciemności wczesnym rankiem

Rano po wstaniu z łóżka oczy są szczególnie wrażliwe: Lampki orientacyjne LED można ustawić tak, aby jasność była wystarczająca do orientacji w pomieszczeniu – bez efektu olśnienia. A kiedy oczy przyzwyczają się do światła, światło w pomieszczeniu można włączyć jednym ruchem ręki w polu bliskim.


Wskazówki dotyczące projektowania

Gira Sensotec LED współpracuje z technologią czujników wysokiej częstotliwości, która działa na zasadzie odbijania fal elektromagnetycznych. Wykrywanie zależy od powierzchni odbicia, prędkości i rodzaju obiektu. Dlatego podczas montażu należy uwzględnić warunki przestrzenne, dostępne na miejscu materiały oraz typowe kierunki ruchu w pomieszczeniu.

Wysokość montażu

Gira Sensotec LED montuje się jak normalny łącznik na wysokości ok. 1,10 m.

Miejsce instalacji należy wybrać zgodnie z kierunkiem ruchu

Najlepsze możliwe rezultaty detekcji są osiągane (w przeciwieństwie do rozpoznawania w technologii PIR), gdy obiekt porusza się bezpośrednio w kierunku urządzenia. Jeśli miejsce instalacji można wybrać tylko w taki sposób, że ruchy będą przebiegały zazwyczaj w poprzek urządzenia, zaleca się zainstalowanie czujnika ruchu działającego w technologii PIR, np. łącznika automatycznego Gira z modułem nakładanym Standard lub Komfort.




Działanie w przypadku niektórych materiałów

Detekcja jest możliwa również przez przepuszczalne materiały, takie jak szkło, kamień, płyty gipsowo-kartonowe i drewno. Powierzchnie odblaskowe, takie jak murowane ściany, metalowe drzwi, itp., mogą znacznie zwiększyć lub zmniejszyć zasięg frontalny i boczny.


Rejestracja wsteczna

Możliwa jest nieznaczna rejestracja wsteczna przez cienkie ściany, np. z płyt gipsowo-kartonowych. Należy to wykluczyć w obszarach związanych z bezpieczeństwem.


Ograniczanie pola wykrywania

Zasięg czujnika należy ustawić tak, aby w sąsiednich pomieszczeniach nie mogło dojść do niepożądanej detekcji.


Instalacja

Urządzenie podtynkowe jest podłączane do zasilania 230 V. Odbiornik można podłączyć do wyjścia elektronicznego, zazwyczaj jest to oprawa oświetleniowa. Po podłączeniu urządzenia i włączeniu zasilania urządzenie potrzebuje ok. 30 sekund na inicjalizację. Wówczas jest ono gotowe do użycia. Za pomocą pilota na podczerwień można ustawiać następujące parametry: Jasność lamp orientacyjnych, czułość (zasięg) wykrywania dalekiego, test działania (pole wykrywania) / czas opóźnienia = 1 sek., ustawienie wartości progowej maks. jasności otoczenia (powyżej tej wartości nie występuje przełączanie), ustawianie czasu opóźnienia, przełączanie master/slave – przy połączeniu kilku przełączników Sensotec, jasność jest oceniana tylko w przypadku elementu master, oraz zachowanie podczas wyłączania. Niebieskie i czerwone sygnały LED wspierają instalatora przy programowaniu. W połączeniu z przekaźnikiem sprzęgającym z możliwością podłączenia do wyjścia Gira Sensotec LED, można podłączyć obciążenia, takie jak np. transformatory uzwojone lub elektroniczne, świetlówki kompaktowe, świetlówki lub elektryczny napęd drzwi. Przy ustawieniu ściemniania 100% wyjście Gira Sensotec LED można podłączyć również do wejścia binarnego KNX.


Dane techniczne

Napięcie znamionowe:
AC 230/240 V~
Częstotliwość sieciowa:
50/60 Hz
Temperatura otoczenia:
0°C do +50°C
Typ zestyku:
ε
Moc łączeniowa przy 25°C:
Żarówka: 400 W Lampy halogenowe 230 V~: 400 W Transformatory Tronic: 400 W Żarówki LED 230 V~: typ. 100 W
Wysokość montażu:
1,10 m
Zakres wykrywania:
Z bliska: ok. 5 cm Z daleka: ok. 6 × 4 m
Jasność:
10 do 1000 luksów
Czas opóźnienia:
1 s do 60 min
Częstotliwość:
5,8 GHz
Moc nadawcza:
<1 mW
Batterie Fernbedienung:
CR2025
Anzahl Nebenstellen:
unbegrenzt
Gesamtlänge:
Lastleitung: 300 m Nebenstellenleitung: 300 m
Anschluss Schraubklemmen:
eindrähtig: 1,5 do 2,5 mm² cienkoprzewodowe z tulejką końcową żyły: 1,5 do 2,5 mm²
Pobór mocy:
maks. 0,5 W
Klasa ochronności:
II

Wzornictwo/wyróżnienia

Wzornictwo:
Gira Designteam, Radevormwald

Download

Instrukcje obsługi

Sensotec LED

Instrukcja użytkowania.

Bestell-Nr 2368 .., 2378 ..
