Gira Sensotec LED

Gira Sensotec LED,
Standard 55 белый глянцевый
Gira Sensotec LED,
E2, белый глянцевый
Gira Sensotec LED,
Event Clear черный / белый глянцевый
Gira Sensotec LED,
Esprit, салатовое стекло / белый глянцевый
Gira Sensotec LED,
Esprit Linoleum-Multiplex синий / белый глянцевый

Датчик движения с подсветкой для ориентации и дистанционный выключатель в одном устройстве

Gira Sensotec LED использует для функции автоматической подсветки для ориентации интегрированную светодиодную подсветку для ориентации. Таким образом он впервые объединяет функции датчика движения, светодиодной подсветки для ориентации и бесконтактного выключателя в одном устройстве. Как и Gira Sensotec, Gira Sensotec LED работает также с высокочастотным датчиком. При зарегистрированном движении интегрированная светодиодная подсветка для ориентации неярко освещает окружение и облегчает тем самым ориентирование в помещении. Чтобы предотвратить слепящий эффект, необходимо отрегулировать яркость. Если нужно больше света, пользователь без прикосновения может включить освещение помещения одним движением на расстоянии 5 см. Комбинация этих функций в одной приборной коробке скрытого монтажа экономит место и расходы на установку и устройства. Gira Sensotec LED лучше всего подходит там, где для ориентирования в темноте достаточно неяркого освещения, например, в квартирных коридорах. Светодиодная подсветка для ориентации гармонично интегрирована, благодаря чему Gira Sensotec LED имеет приятный внешний вид на стене. В комбинации с реле сопряжения Gira Sensotec можно применять и как бесконтактный открыватель двери в общественных туалетах или в больницах, учреждениях с сестринским уходом и врачебных кабинетах.

  • Плоский дизайн, хорошо интегрируемый в любую архитектуру, и многообразные варианты оформления
  • Регистрация движения в дальней зоне: Автоматически приглушенное неслепящее освещение в помещении
  • Регистрация сквозь двери и стены
  • Индивидуальная настройка дальность действия
  • Надежная регистрация даже при высоких температурах
  • Высокочастотный датчик – в сравнении с технологией PIR
  • Движение в ближней зоне: бесконтактное включение освещения. Выключатель остается чистым.
  • Увеличить дальность действия при помощи отраженных сигналов, это позволяет сэкономить на дополнительных устройствах
  • Отсутствие эффекта ослепления благодаря настройке яркости
  • Бесконтактное открывание двери вблизи и издалека

Плоский дизайн и многообразные варианты оформления

Высокие технологии в тончайшей форме: Gira Sensotec LED практически не выделяется – в серии выключателей Е2 он выступает, например, всего на 2 мм над рамкой – и производит благодаря своему плоскому дизайну элегантное и неброское впечатление на стене. Рамка и накладка, включая заподлицо интегрированную светодиодную подсветку для ориентации, имеют практически единую поверхность, что упрощает очистку. Устройство может быть интегрировано в рамки серии выключателей System 55 и плоских выключателей (с адаптерной рамкой). Пять вариантов цветового оформления предоставляют многообразные варианты оформления.

Gira System 55


Высокочастотный датчик – в сравнении с технологией PIR

Регистрация движения основана на принципе эффекта Доплера: высокочастотный датчик (ВЧ) излучает электромагнитные волны с частотой 5,8 ГГц. Когда сигнал попадает на неподвижное тело – например, мебель – он отражается с той же частотой. Если же в помещении движется человек, приближаясь либо удаляясь от датчика, частота отражаемого сигнала увеличивается или уменьшается. Gira Sensotec LED регистрирует это изменение как движение и включает приглушенное освещение в помещении. Датчик движения с технологией PIR и пассивным инфракрасным датчиком регистрирует невидимое тепловое излучение движущихся тел. Преимущества технологии ВЧ перед технологией PIR заключаются, например, в точной регистрации при высокой температуре и регистрации сквозь прозрачные материалы. Gira Sensotec LED регистрирует движение оптимальным образом в том случае, когда люди фронтально приближаются к устройству. Датчики движения по принципу PIR напротив работают лучше всего, когда люди пересекают зону регистрации датчика поперек.


Регистрация движения в дальней зоне: Автоматическая светодиодная подсветка для ориентации

Когда в зоне регистрации что-то движется, интегрированная светодиодная подсветка для ориентации автоматически включается, начиная с заданного порога яркости освещения. Это облегчает пользователю ориентирование в темноте и увеличивает тем самым безопасность и комфорт. Яркость регулируемой светодиодной подсветки для ориентации может быть настроена таким образом, чтобы ее было достаточно для ориентирования в небольших жилых помещениях и коридорах. Одновременно светодиод показывает, где находится выключатель освещения в помещении.


Движение в ближней зоне регистрации: Бесконтактное включение освещения

Освещение в помещении включается на полную яркость, если пользователь приближается к Gira Sensotec LED на расстояние прим. 5 см, например, поднеся руку. Это очень просто и удобно и позволяет и людям с тактильными ограничениями включать свет.

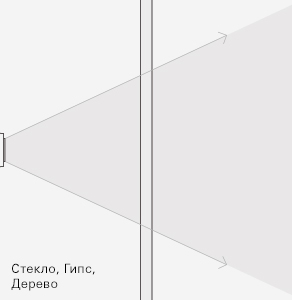

Регистрация сквозь двери и стены

Регистрация может производиться и сквозь такие материалы как стекло, камень, гипсокартон и дерево.

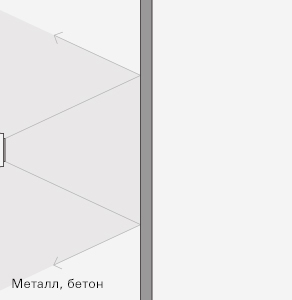

Увеличить дальность действия при помощи отраженных сигналов

Металлические поверхности и стены из бетона или массивной каменной кладки гасят или отражают сигналы. Сквозь них регистрация невозможна или ограничена. Однако эффект отражения может быть использован для увеличения дальности действия. В редких случаях возможно и уменьшение дальности действия.


Индивидуальная настройка дальность действия

В свободном пространстве дальность действия Gira Sensotec LED покрывает площадь примерно 4 х 6 м. Чувствительность датчика настраивается с помощью пульта дистанционного управления. Возможность тонкой настройки позволяет избежать распознавания движения в соседних помещениях.


Отсутствие эффекта ослепления благодаря настройке яркости

Не нужно, как это обычно, например, в коридорах сразу включать освещение помещения, что может ослеплять. Для встроенной светодиодной подсветки для ориентации можно установить значение, приятное для глаз и достаточное для освещения. Тем самым Gira Sensotec LED учитывает способность глаза к адаптации и следует рекомендациям Директивы VDI/VDE 6008, лист 3, для жилых помещений, не создающих преград для людей с ограниченными возможностями.


Надежная регистрация даже при высоких температурах

Gira Sensotec LED также может надежно регистрировать движения при высоких температурах и в помещениях с потоками теплого воздуха, например, на лестничных клетках. Напротив, обычный ИК-датчик начиная с прим. 28 °С не может отличить человека от окружения и поэтому не выполняет свою функцию.


Области применения и примеры использования

Gira Sensotec LED хорошо подходит везде там, где желательно иметь неяркое освещение для ориентирования. Благодаря плоскому дизайну и объединению нескольких функций в одном устройстве требуемая техника здания, размещаемая на стене, не бросается в глаза.

Бесконтактное открывание двери вблизи и издалека

Если Gira Sensotec LED используется в комбинации с реле сопряжения в качестве открывателя двери, то в зависимости от настройки можно бесконтактно открывать двери, находясь рядом или на расстоянии. Если регистрация на расстоянии настроена на минимальную ступень удаления, то дверь открывается только при регистрации вблизи, примерно 5 см (например, во врачебном кабинете). Если настроить регистрацию на расстоянии, например, на прим. 6 м, а значение светорегулятора на 100 %, то дверь можно будет открывать одним движением как находясь рядом, так и на расстоянии (например, для проходных дверей).

Уверенно ориентироваться рано утром в темноте

Утром после сна глаза особенно чувствительны: Светодиодная подсветка для ориентации может быть настроена таким образом, чтобы яркость была достаточна для ориентирования в помещении и при этом не ослепляла. А когда глаза привыкли к свету, можно движением руки вблизи включить освещение помещения.


Рекомендации по планированию

Gira Sensotec LED использует технологию высокочастотного датчика, основанную на отражении электромагнитных волн. Регистрация зависит от площади отражающей поверхности, скорости и вида объекта. Поэтому при установке нужно учитывать условия пространства, имеющиеся материалы и типичные направления движения в помещении.

Высота установки

Gira Sensotec LED устанавливается как обычный выключатель на высоте примерно 1,10 метра.

Выбирать место установки согласно направлению движения

В отличие от регистрации движения с помощью технологии PIR, движение регистрируется наилучшим образом в том случае, когда тело приближается к устройству. Если место установки может быть выбрано только таким образом, что движение обычно происходит поперек поля видимости устройства, рекомендуется установить датчик движения, использующий технологию PIR, например, автоматический выключатель Gira с насадкой Standard или Komfort.

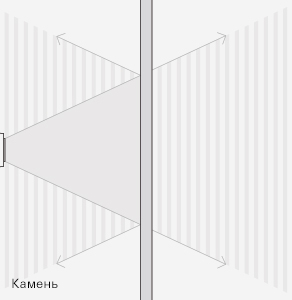

Поведение с определенными материалами

Регистрация может производиться и сквозь прозрачные материалы, например, камень, гипсокартон и дерево. Отражающие поверхности, например, каменная кладка, металлические двери и подобное могут существенно увеличить или уменьшить фронтальную и боковую дальность действия.


Регистрация в задней полусфере

В задней полусфере возможна слабая регистрация сквозь тонкие стены, например, из гипсокартона. В важных с точки зрения безопасности зонах это должно быть исключено.


Ограничение поля обзора

Дальность действия датчика следует настраивать таким образом, чтобы нежелательная регистрация в соседних помещениях была невозможна.


Установка

Устройство скрытого монтажа подключается к электропитанию 230 В. К электронному выходу может быть подключен потребитель, обычно это светильник. После того, как устройство было подключено и включено электропитание, требуется прим. 30 секунд для инициализации устройства. После этого устройство готово к работе. При помощи инфракрасного дистанционного управления можно настраивать следующие параметры: яркость подсветки для ориентации, чувствительность (дальность действия) дальнего обзора, проверка ходьбой (поле обзора)/время работы по инерции = 1 с, настройка порогового значения макс. освещенности окружения (выше этого значения устройство не включается), настройка времени работы по инерции, переключение ведущий / ведомый (при комбинированном применении нескольких датчиков Sensotec яркость измеряется только ведущим устройством) и поведение при выключении. Синие и красные светодиоды помогают монтеру при программировании. В комбинации с реле сопряжения, которое можно подключить к выходу Gira Sensotec LED, можно подключать нагрузки, например, обмоточные или электронные трансформаторы, компактные люминесцентные лампы, люминесцентные лампы или электрический привод двери. Выход Gira Sensotec LED может при настройке светорегулятора на 100% быть соединен с бинарным входом KNX.


Технические характеристики

Номинальное напряжение:
пер. ток 230/240 В~
Частота сети:
50/60 Гц
Температура окружающего воздуха:
0° C до +50° C
Вид контакта:
ε
Коммутируемая мощность при 25 °С:
лампа накаливания: 400 Вт высоковольтные галогенные лампы: 400 Вт трансформаторы Tronic: 400 Вт высоковольтные светодиодные лампы: тип. 100 Вт
Высота установки:
1,10 м
Зона обзора:
Близко прим. 5 см, далеко прим. 6 × 4 м
Яркость:
от 10 до 1000 лк
Время работы по инерции:
от 1 с до 60 мин
Частота:
5,8 ГГц
Мощность передачи:
<1 mW
Batterie Fernbedienung:
CR2025
Anzahl Nebenstellen:
unbegrenzt
Gesamtlänge:
Lastleitung: 300 m Nebenstellenleitung: 300 m
Anschluss Schraubklemmen:
eindrähtig: От 1,5 до 2,5 мм² несколько жил с гильзой для оконцевания: от 1,5 до 2,5 мм²
Рабочая мощность:
макс. 0,5 Вт
Класс защиты:
II

Дизайн/награды

Дизайн:
Gira Designteam, Radevormwald

Скачивание

Инструкции по эксплуатации

Sensotec LED

Инструкция по эксплуатации.

Bestell-Nr 2368 .., 2378 ..
