Gira TX_44

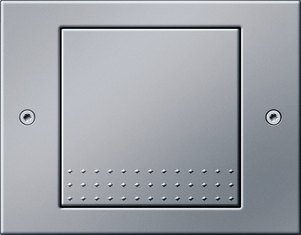

Interrupteur-poussoir,
Gira TX_44, teinte alu

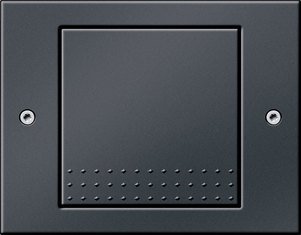

Interrupteur-poussoir,
Gira TX_44, anthracite

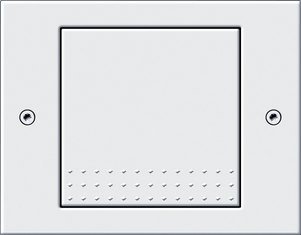

Interrupteur-poussoir,
Gira TX_44, blanc pur

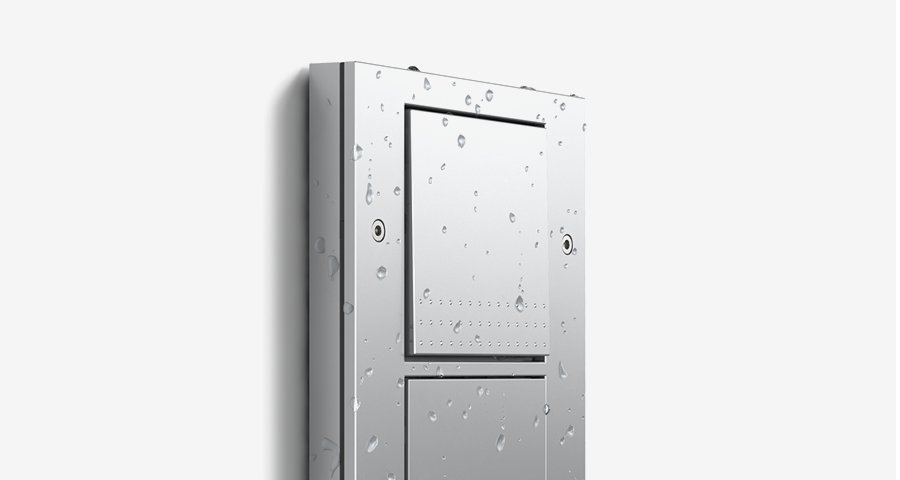

Protection contre l'eau et robustesse

Idéal pour l'utilisation en extérieur ou dans les pièces humides, le programme d'interrupteur Gira TX_44 convient cependant tout aussi bien à l'aménagement intérieur. Elle peut être installée avec protection contre les projections d'eau IP 44 et offre, grâce à un cadre de finition renforcé, un matériau robuste et la possibilité d'installation protégée contre l'eau et le vol, les meilleures conditions possibles pour l'utilisation dans le jardin, sur les balcons ou les terrasses. De plus, la gamme Gira TX_44 convient au montage dans les unités vides des colonnes d'énergie Gira. Toutes les variantes du programme d'interrupteur sont disponibles dans les teintes aluminium, anthracite et blanc pur. Par intégration des modules du Système 55, la gamme Gira TX_44 offre un éventail de fonctions extrêmement diversifiées et convenant à l'installation protégée contre l'eau, qu'il s'agisse de connectique informatique, de technologie de bus ou autre.


Fonction, caractéristiques

  • Protection contre les projections d'eau IP 44
  • Protection antivol
  • Matériau : thermoplastique (ASA)
  • Résistant aux chocs, incassable, résistant aux UV et aux intempéries
  • Sans risques du point de vue microbiologique
  • Comportement à l'attaque chimique selon DIN 68861, groupe de contrainte 1b (pour les variantes anthracite, aluminium)
  • Couleurs : blanc pur (RAL 9010), anthracite (peint), alu (peint)

Nombreux domaines d'application

Robuste et protégée contre l'eau et le vol, la gamme Gira TX_44 convient aux types d'utilisation suivants :

  • Pièces humides et sèches
  • Intérieur et extérieur
  • Terrasses et balcons
  • Cuisines et salles de bains
  • Cages d'escaliers et établissements publics
  • Salles de sport, écoles et jardins d'enfants

Installation selon IP 44

Le programme d'interrupteur Gira TX_44 comprend un grand nombre de fonctions dotées de la protection contre les projections d'eau IP 44 : p. ex. interrupteurs, variateurs et interrupteurs automatiques, prises de courant avec clapet et stations de porte encastrées pour le système de communication de porte ou une lumière d'orientation. Une plaque intermédiaire TX_44 avec clapet permet d'intégrer en supplément différents appareils de connectique informatique ainsi que des variantes de prise de courant, et de les installer en intérieur ou en extérieur avec une protection contre les projections d'eau IP 44. Et ce, de la prise de courant avec protection contre la surtension à la prise réseau, en passant par la prise TAE. Il est alors possible, par exemple, de surfer sur Internet dans le jardin ou sur la terrasse. En outre, une plaque intermédiaire TX_44 à clapet transparent permet l'intégration et l'installation protégée contre l'eau de divers appareils électroniques, p. ex. des Tastsensor, des commandes électroniques de stores ou l'horloge radiopilotée LCD. La gamme Gira TX_44 dispose ainsi de la quasi-totalité des nombreuses fonctions possibles avec les systèmes de bus Gira. Remarque : lors de l'installation en extérieur, tenir compte de la plage de température des appareils électroniques.


Installation selon IP 20

Dans les pièces sèches, les appareils électroniques tels que la commande électronique de stores de Gira, les Tastsensor ou le display d'information 2 peuvent également être intégrés sans clapet à le programme d'interrupteur Gira TX_44 au moyen d'un cadre intermédiaire. Parallèlement, les dispositifs de connexion pour raccordement avec sortie de câble oblique sont également intégrables avec un cadre intermédiaire et un capot. Dans les deux cas, l'installation est alors conforme à la norme IP 20.


Montage

  • Monter le boîtier d'interrupteur en affleurement avec le mur.
  • Installer le module encastré à bague d'étanchéité. Mettre en place le cadre de finition et, si nécessaire, le cheviller au mur.
  • Insérer la bascule ou l'enjoliveur.
  • Clipser la plaque de recouvrement.
  • Enfoncer simplement les vis Torx, p. ex. avec un manche de tournevis. Le démontage n'est maintenant plus possible qu'avec un tournevis Torx.

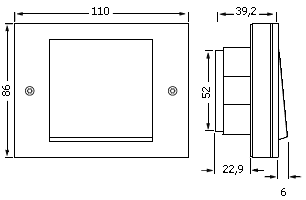

Dimensions

(en mm)
Cadre 1x
H 86 x l 110 x P 16,3
Cadre 2x
H 157 x l 110 x P 16,3
Cadre 3x
H 229 x l 110 x P 16,3
Cadre 4x
H 300 x l 110 x P 16,3

Possibilités d'intégration

Dans les cadres de finition Gira TX_44, on peut intégrer toutes les fonctions du domaine de la communication de porte. Les cadres de finition Gira TX_44 peuvent être intégrés dans les colonnes d'énergie et de communication de porte Gira.


Design/distinctions

Concept
Gira, Radevormwald
Design
Phoenix Productdesign, Stuttgart

Exemples de fonctions

Interrupteur-poussoir,
Gira TX_44, teinte alu

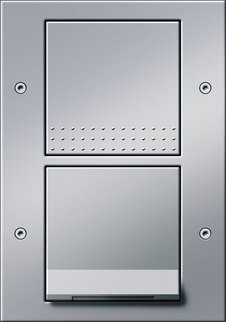

Combinaison 2x interrupteur/prise de courant avec contact de terre latéral (SCHUKO) et clapet,
Gira TX_44, teinte alu

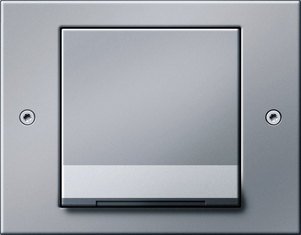

Prise de courant avec contact de terre latéral (SCHUKO) avec clapet,
Gira TX_44, teinte alu

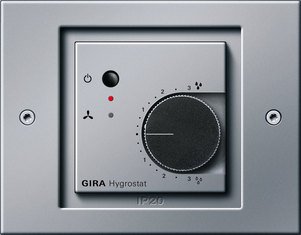

Hygrostat,
Gira TX_44, teinte alu

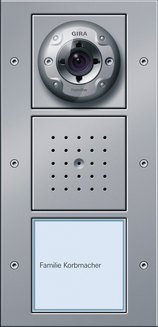

Station de porte vidéo,
Gira TX_44, teinte alu
