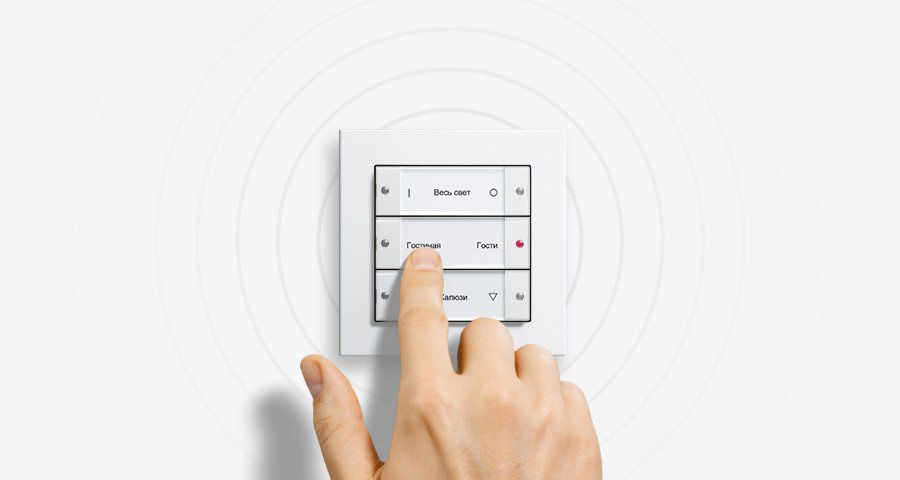

Система Gira KNX RF

Расширение и дополнение устройств KNX по радио – быстро и просто

Gira KNX RF позволяет очень просто, в любое время улучшить удобство управления техникой в домах, оснащенных системой KNX. "KNX RF" означает KNX Radio Frequency, то есть KNX с радиоуправлением. Без больших затрат, прежде всего без строительного мусора и шума, можно в любом месте здания реализовать новые возможности управления светом, жалюзи и вариантами освещения по радиоканалу. В рамках модернизации или же строительства нового здания можно создавать точки управления, к которым не подходят кабели или в которых не могут или не должны быть установлены выключатели – будь то на стенах из камня, бетона, дерева или стекла, а также на поверхностях мебели. Gira KNX RF использует при этом на 100% универсальный стандарт KNX "KNX RF1.R S-Mode" и позволяет интероперабельный доступ к полному функционалу системы KNX. Это позволяет беспроблемо подключать все предлагаемые на рынке изделия KNX.

Онлайновый каталог

Материалы для загрузки

Обучение

Конфигуратор

Настенный передатчик RF, 2-клавишн., для KNX

Настенный передатчик Gira RF, 2-клавишн., для KNX представляет собой кнопочный выключатель с питанием от батареи, который можно приклеить или прикрутить к стене независимо от проводки электросети 230 В. Он берет на себя все функции управления освещением, жалюзи, отоплением и сценами, а также управление цветом. Благодаря встроенному USB-интерфейсу KNX RF кнопочный выключатель можно использовать в качестве интерфейса программирования всей системы KNX RF.

Кнопочный выключатель KNX RF с питанием от батареи
Можно приклеить или прикрутить к стене
Дальность действия 100 м
Поддержка стандарта KNX Secure

Больше в онлайн-каталоге

Срок службы батареи: 5 лет
Встроенный USB-интерфейс KNX RF
Доступны все цвета Gira System 55
Плоская конструкция и современный неброский дизайн

Видео с инструкцией по замене батареи в 2-клавишном настенном передатчике RF для KNX см. здесь.

Устройства управления KNX RF

Для управления предлагаются ручные передатчики KNX RF Gira и сенсорные выключатели KNX RF. Они питаются от батарей и передают команды на имеющуюся электроустановку KNX TP. Для подключения к установке KNX TP ("TP" означает "Twisted Pair": компоненты, обменивающиеся данными по зеленому шинному кабелю) применяется медийный соединитель KNX RF/TP. Таким образом, больше не нужен сложный и дорогой шлюз, который нужно программировать отдельным ПО. Все устройства могут вводиться в эксплуатацию напрямую, привычным способом через ETS 5, как соединенные кабелем изделия KNX. При этом в принципе можно использовать весь запас адресов KNX (т.е. более 57000 устройств KNX RF).

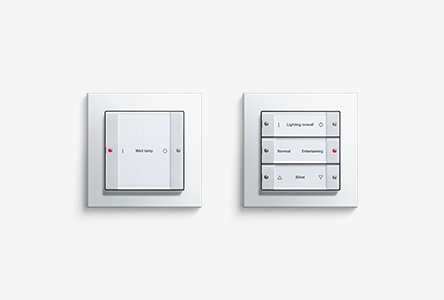

Сенсорные выключатели KNX RF

Сенсорные выключатели KNX RF с питанием от батареи представляют собой беспроводные настенные передатчики, которые могут быть размещены независимо от сетевых и шинных проводов в любом месте именно там, где пользователь желает иметь элементы управления. Их можно прикрутить к стене, а при наличии подходящего опорного кольца — установить в приборной коробке скрытого монтажа. Выключатели можно также приклеить на гладкую поверхность, такую как стекло, с помощью опорного кольца с клейкими полосками. Двухцветные светодиоды предназначены для подтверждения передачи и индикации состояния. Сенсорные выключатели KNX RF в зависимости от настройки параметров в программном приложении предают по беспроводной связи соответствующие телеграммы KNX. В них можно с помощью ETS вводить самые разные параметры, в том числе для переключения, регулирования освещения, управления жалюзи, в качестве датчика или дополнительного устройства сцены.

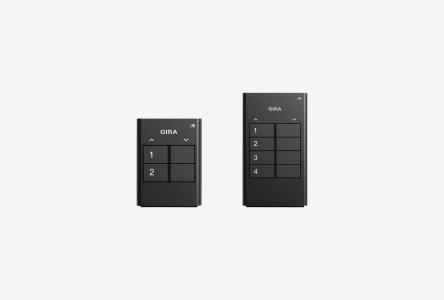

Ручной передатчик KNX RF

При помощи ручных передатчиков KNX RF управление становится мобильным: При помощи дистанционного управления можно легко включить любую функцию KNX из любой точки в доме. Ручные передатчики KNX RF при нажатии кнопки передают в зависимости от настройки параметров при загруженном программном приложении телеграммы KNX по беспроводной связи. Это могут быть, например, телеграммы для переключения или работы кнопок, изменения освещенности или управления жалюзи. Удобные ручные передатчики питаются от батареи и имеют двухцветные светодиоды для индикации передачи и состояния.

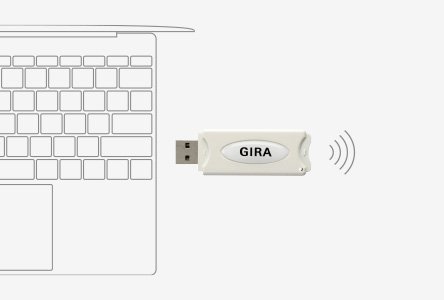

USB интерфейс передачи данных KNX RF

Удобный и беспроводной доступ к системе KNX с ПК или ноутбука – например, адресация, программирование и диагностика посредством ETS 5: Для этого применяется USB интерфейс передачи данных KNX RF в виде USB стика. Соединение связи между ПК и системой KNX устанавливается по радио. В изделиях KNX RF оно происходит непосредственно по радио. Для связи с проводными компонентами KNX TP в электроустановке должен быть медийный соединитель KNX RF/TP. Помимо ETS 5 на ПК не требуется никакое дополнительное ПО: USB интерфейс передачи данных использует для соединения стандартные HID-драйверы Windows, которые автоматически инсталлируются при соединении USB устройства.

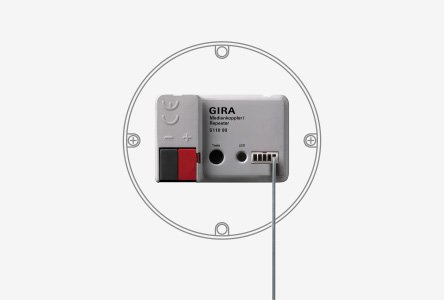

Медийный соединитель KNX RF/TP / повторитель RF

Медийный соединитель KNX RF/TP образует мост между проводной системой KNX TP и ее беспроводным расширением через KNX RF: Он служит в качестве зонного/линейного соединителя KNX для подсоединения компонентов KNX RF. Помимо применения в качестве медийного соединителя, устройство может также использоваться в качестве повторителя KNX RF для увеличения дальности действия радиопередачи внутри радиосети KNX RF. Установка производится в приборную коробку скрытого монтажа, электропитание по шинному кабелю KNX или от отдельного блока питания в чистом применении в роли повторителя.

Скачивание

Инструкции по эксплуатации

KNX Сенсорный выключатель RF 1-местн. и 3-местн.

Руководство по эксплуатации

Bestell-Nr 5101 00, 5103 00

PDF, 1,7 MB

Download

Интерфейс передачи данных USB RF (USB-накопитель)

Руководство по эксплуатации

Bestell-Nr 5120 00

PDF, 332,4 KB

Download

Ручной пульт RF 2-местн.

Руководство по эксплуатации.

Bestell-Nr 5110 00

PDF, 421,5 KB

Download

Техническая документация

Следующих файлов нет в распоряжении на выбранном Вами языке, но, возможно, они имеются в другом переводе.

KNX RF push button 1-gang and 3-gang

Technical documentation

Bestell-Nr 5101 00, 5103 00

PDF, 9,7 MB

Download

KNX RF

System documentation

PDF, 7,1 MB

Download

KNX RF USB data interface (USB stick)

Technical documentation

Bestell-Nr 5120 00

PDF, 7,3 MB

Download

KNX RF/TP media coupler or RF repeater

Technical documentation

Bestell-Nr 5110 00

PDF, 1,7 MB

Download

Брошюры

Gira Smart Home

Bestell-Nr 18124 88

PDF, 1,8 MB

Download

Следующих файлов нет в распоряжении на выбранном Вами языке, но, возможно, они имеются в другом переводе.

Gira KNX RF System - New freedom with KNX

01 - 2022

Bestell-Nr 19820 90

PDF, 2,5 MB

Download
