Czujnik przyciskowy 3 Plus Gira

Czujnik przyciskowy 3 Plus Gira, 2x,
Gira Esprit, szkło, biały / czysta biel

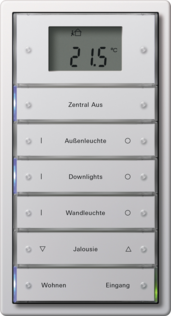

Czujnik przyciskowy 3 Plus Gira, 5x, czysta biel

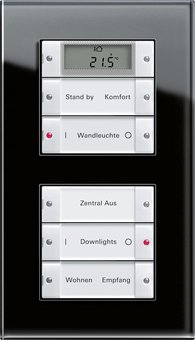

Gira Esprit, szkło, czarny/antracytowy
Czujnik przyciskowy 3 Plus Gira, 2x
Gira F100, czysta biel z połyskiem
Czujnik przyciskowy 3 Plus Gira, 6x,
Gira F100, czysta biel z połyskiem

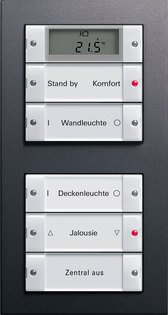

Czujnik przyciskowy 3 Plus Gira, 5x, czysta biel,
Gira E2, antracytowy

Przejrzysta kontrola funkcji i wszechstronne właściwości

Czujnik przyciskowy 3 Plus Gira zapewnia wyjątkowo wysoki komfort obsługi licznych funkcji KNX. Oprócz wbudowanego czujnika temperatury lokalnej jest on wyposażony także w regulator do bezpośredniej regulacji temperatury w pomieszczeniu. Dodatkowo można podłączyć także zewnętrzny czujnik temperatury. Ponadto czujnik przyciskowy 3 Plus posiada wyświetlacz graficzny. Służy on do wyświetlania w przejrzysty sposób temperatury, stanu regulatora i komunikatów odbieranych przez system KNX. Za pomocą czujnika przyciskowego 3 Plus Gira można sterować wyjątkowo dużą liczbą funkcji.

Liczba funkcji zależy od liczby przycisków wybranego modelu. Każdy przycisk ma dwie diody LED do wskazywania stanu i w zależności od ustawienia i wariantu może być obsługiwany przez naciśnięcie lewej lub prawej strony wzgl. środka. Aby uzyskać przejrzysty przegląd funkcji, każdy przycisk można indywidualnie opisać. W przypadku wszystkich przezroczystych zestawów klawiszy pole opisowe jest wyposażone w subtelne podświetlenie, dzięki czemu czujnik przyciskowy 3 Plus jest łatwy w obsłudze nawet w ciemności. Czujnik przyciskowy 3 Plus Gira elastycznie dostosowuje się do potrzeb gospodarstwa domowego: jeśli użytkownik chce zmienić zapisane funkcje, przypisanie klawiszy można łatwo przeprogramować.

  • Duży wybór wzornictwa
  • Pełna kontrola dzięki wyłącznikowi centralnemu
  • Elastyczna instalacja dzięki konstrukcji modułowej
  • Kolorowe lampki kontrolne stanu LED
  • Zintegrowany regulator i czujnik temperatury
  • Dioda trybu pracy w kolorze białym
  • Ochrona przed zdemontowaniem za pomocą złącza śrubowego
  • Centralna obsługa kilku funkcji
  • Wyższy poziom bezpieczeństwa dzięki funkcji przycisku paniki
  • Indywidualna usługa opisów
  • Przejrzysty wyświetlacz graficzny
  • Dwie lampki kontrolne stanu LED na każdej powierzchni obsługi
  • Podświetlane pole opisowe
  • Dołączone neutralne tabliczki opisowe

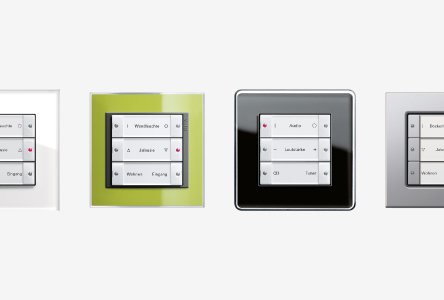

Duży wybór wzornictwa

W przypadku czujnika przyciskowego 3 Plus Gira dostępny jest szeroki wybór wariantów wzorniczych, dostosowanych do różnych programów stylistycznych Gira: Jest on dostępny w wersjach Basis, Komfort i Plus, i może być montowany w ramkach z programów stylistycznych z oferty System 55 Gira, Gira E 22 i Gira stal szlachetna oraz Gira F100. Do Gira F100 dostępne są warianty w kolorze kremowym z połyskiem i w kolorze czystej bieli z połyskiem. Wersje do innych programów stylistycznych obejmują przyciski do obsługi z krawędziami w kolorze kremowym, czystej bieli, antracytowym, w kolorze aluminium czy też wykonane z materiałów naturalnych – aluminium i stali szlachetnej. Ponadto dostępne są wersje, których cała powierzchnia jest wykonana ze stali szlachetnej, aluminium, mosiądzu, brązu, chromu oraz tworzywa sztucznego, co umożliwia wykonywanie przy użyciu lasera specjalnych opisów.


Centralna obsługa kilku funkcji

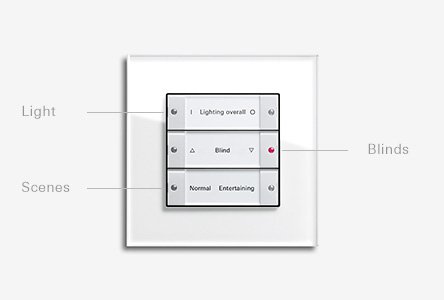

Czujnik przyciskowy 3 Plus umożliwia centralną obsługę kilku funkcji jednocześnie: jest dostępny w wersji maksymalnie 6x, dzięki czemu można sterować kilkoma funkcjami za pomocą jednego czujnika przyciskowego. Żaluzje, światło, sceny w pomieszczeniu, regulacja temperatury – wszystko odbywa się wyjątkowo sprawnie.


Pełna kontrola dzięki wyłącznikowi centralnemu

Dzięki czujnikowi przyciskowemu 3 Plus Gira zamartwianie się o przypadkowo włączone urządzenia to już przeszłość: Jeśli zostanie zaprogramowany jako wyłącznik centralny, jedno naciśnięcie przycisku umożliwia wyłączenie wszystkich wybranych uprzednio urządzeń, np. poszczególnych opraw oświetleniowych, szyn oświetleniowych i całych obwodów prądowych. W ten sposób użytkownik może mieć pewność, że gdy wychodzi z domu, wszystko jest wyłączone. Wyłącznik centralny jest przydatny szczególnie np. na korytarzu obok drzwi wejściowych.

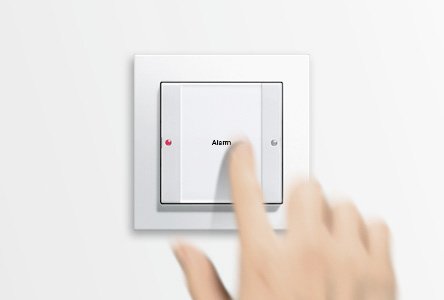

Wyższy poziom bezpieczeństwa dzięki funkcji przycisku paniki

Wszechstronny czujnik przyciskowy 3 Plus okazuje się niezawodnym pomocnikiem w niebezpiecznych sytuacjach. Zaprogramowany jako przycisk paniki, jest zawsze w zasięgu ręki, na przykład obok łóżka, na wypadek przebudzenia z powodu podejrzanych dźwięków. Wystarczy krótkie naciśnięcie i cały dom oraz ogród zostaną rozświetlone odstraszającym, jasnym światłem. Sprytny zabieg, który zazwyczaj błyskawicznie odstrasza nieproszonych gości.


Elastyczna instalacja dzięki konstrukcji modułowej

Czujnik przyciskowy 3 Plus Gira składa się z trzech oddzielnie zamawianych komponentów, które można łatwo zainstalować w trzech krokach: portu magistralnego 3, czujnika przyciskowego 3 i zestawu klawiszy w różnych wersjach wzorniczych. Dzięki modułowemu systemowi czujnik przyciskowy 3 Plus Gira oferuje więcej elastyczności w planowaniu i wykonaniu instalacji elektrycznej. Poszczególne komponenty można bowiem zamontować w różnych fazach projektu budowy lub renowacji i w razie potrzeby łatwo wymienić.


Kolorowe lampki kontrolne stanu LED

Przyciski czujnika przyciskowego 3 Plus Gira są wyposażone w trójkolorowe lampki kontrolne stanu LED w kolorze zielonym, czerwonym i niebieskim. Można je dowolnie zaprogramować do zastosowań o złożonych funkcjach – dla wszystkich powierzchni obsługi lub dla każdego przycisku indywidualnie. Rozwiązanie to umożliwia mieszkańcom dokładniejszy przegląd stanu poszczególnych urządzeń i funkcji.


Przejrzysty wyświetlacz graficzny

Szybki podgląd sytuacji w domu: w tym celu czujnik przyciskowy 3 Plus Gira jest wyposażony w kontrastowy wyświetlacz graficzny. Umożliwia on przejrzyste wskazywanie stanu regulatora, różnych temperatur oraz tekstów i komunikatów zakłóceń, otrzymywanych przez system KNX. Wyświetlacz umożliwia wskazywanie wartości i komunikatów w różnych wielkościach lub w różnych trybach wyświetlania. Aby ułatwić obsługę w ciemności, w nocy wyświetlacz świeci na biało.


Automatyczna regulacja temperatury

Zimne stopy to już przeszłość: Czujnik temperatury do pomiaru i przekazywania lokalnej temperatury jest zintegrowany z czujnikiem przyciskowym 3 Plus Gira. Wbudowany regulator analizuje wartości pomiarowe, a następnie automatycznie dostosowuje temperaturę w pomieszczeniu do wymagań mieszkańców. W połączeniu z zewnętrznym przyłączem czujnika możliwe jest podłączenie czujnika zewnętrznego, np. do ogrzewania podłogowego.


Indywidualna usługa opisów

Wystarczy kilka kroków, aby pod adresem www.beschriftung.gira.de stworzyć i zamówić zindywidualizowany opis do wybranych produktów Gira. W ten sposób także na różnych przyciskach czujnika przyciskowego 3 Plus Gira można zamieścić dowolnie wybrane informacje. W przypadku wersji z termoplastu opis jest drukowany na przezroczystych tabliczkach opisowych. Za pomocą kilku kliknięć na stronie www.beschriftung.gira.de można je łatwo spersonalizować i zamówić bezpośrednio online. Następnie klient otrzymuje pocztą gotowe, wydrukowane tabliczki z tworzywa sztucznego. Tabliczki są odporne na działanie światła oraz warunków atmosferycznych i nie ulegają pofałdowaniu. Ich rozmiar jest optymalnie dopasowany do czujnika przyciskowego 3 Plus Gira, dlatego można je łatwo razem wykorzystać. Wysyłka na terenie Niemiec jest bezpłatna. Alternatywnie można samemu wydrukować własne projekty. Po założeniu darmowego konta użytkownika możliwe jest zapisywanie projektów, co pozwala na wielokrotne drukowanie, edytowanie lub ponowne zamawianie opisów w późniejszym terminie.

Opisywanie zarówno klawiszy wykonanych w całości z metalu (stal szlachetna, aluminium, mosiądz, brąz lub chrom), jak również tych, których cała powierzchnia jest wykonana z tworzywa sztucznego, odbywa się laserowo. Także tę funkcję można łatwo skonfigurować online za pośrednictwem konta użytkownika. Po zakończeniu konfiguracji projektu przydzielany jest numer konfiguracji. Opisane zgodnie z wymaganiami klawisze można wówczas zamówić online dzięki usłudze opisów Gira za pośrednictwem trójstopniowego handlu specjalistycznego. Klienci indywidualni mogą zwrócić się z listą konfiguracyjną do specjalistycznego zakładu elektroinstalacyjnego. Do projektowania opisów specjaliści z branży elektrycznej mogą alternatywnie skorzystać z oprogramowania „DesignPro™ Edition Gira” firmy Avery Zweckform (nr katalogowy Gira 1423 00). Gira oferuje do tego specjalne arkusze opisowe A4. Więcej informacji na stronie:

www.beschriftung.gira.de


Instalacja

Czujnik przyciskowy 3 Plus Gira składa się z trzech oddzielnie zamawianych komponentów, które można łatwo zainstalować w trzech krokach: portu magistralnego 3, czujnika przyciskowego 3 i zestawu klawiszy w różnych wersjach wzorniczych. Dzięki modułowemu systemowi czujnik przyciskowy 3 Plus Gira oferuje więcej elastyczności w planowaniu i wykonaniu instalacji elektrycznej. Poszczególne komponenty można bowiem zamontować w różnych fazach projektu budowy lub renowacji i w razie potrzeby łatwo wymienić. Podstawą wszystkich wersji czujnika przyciskowego 3 Plus Gira jest port magistralny 3.

Jest on montowany w ścianie i tworzy połączenie z przewodem magistralnym KNX. Inteligentne rozwiązanie kryje się w czujniku przyciskowym 3 Gira. Jest on wyposażony w klawisz do uruchamiania i podłączony do portu magistralnego 3. Zestaw klawiszy o żądanym wzornictwie jest dostępny oddzielnie i nakłada się go po prostu na czujnik przyciskowy 3. Wyjątek: Do serii Gira F100 czujnik przyciskowy 3 jest dostarczany bezpośrednio z pasującym zestawem klawiszy. Ramka odpowiedniego programu stylistycznego jest mocowana razem z czujnikiem przyciskowym 3 Gira na pierścieniu nośnym złącza magistralnego 3.


Dane techniczne

Zasilanie:
Port magistralny 3
Zakres temperatur:
-5°C do +45°C
Klasa ochronności:
III
Rodzaj instalacji:
podtynkowa
