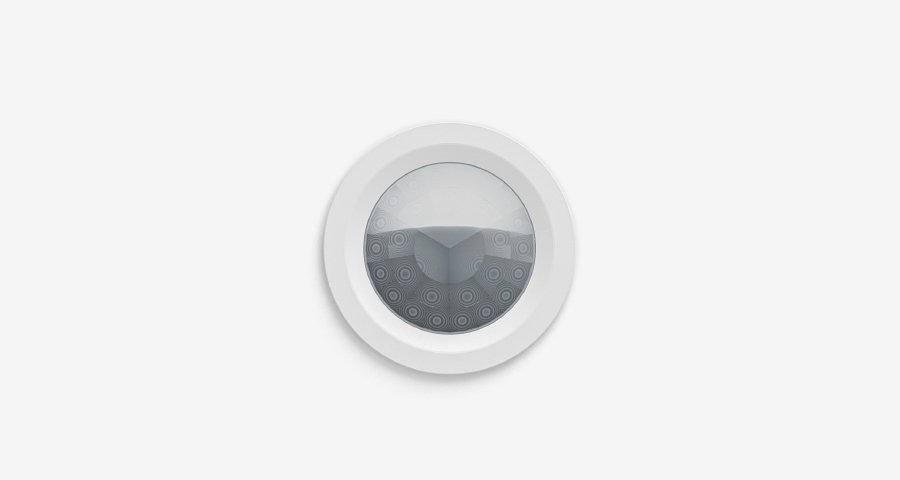

Czujka obecności KNX Mini Standard Gira

Dyskretne sterowanie oświetleniem i klimatyzacją

Nowa czujka obecności KNX Mini Standard Gira ze swoim subtelnym wzornictwem i płaską konstrukcją to dobry wybór do obiektów o wysokich wymaganiach architektonicznych. Czujka wykrywa nawet najmniejsze ruchy w pomieszczeniu i umożliwia automatyczne sterowanie różnymi funkcjami systemu KNX zależnie od obecności. Umożliwia to energooszczędne i precyzyjne sterowanie według potrzeb np. oświetleniem, ogrzewaniem lub wentylacją. Dzięki różnym wersjom – do wbudowania w sufit, jako wariant pod- lub natynkowy – czujka obecności KNX Mini Standard Gira ma zastosowanie zarówno w pomieszczeniach, jak i na zewnątrz.

  • Nierzucający się w oczy wygląd
  • Różnorodne możliwości zastosowania
  • Funkcja krótkotrwałej obecności do pomieszczeń konferencyjnych i seminaryjnych
  • Precyzyjne wykrywanie obecności i ruchu w zakresie 360°
  • Elastyczna koncepcja montażu na suficie
  • Sterowanie oświetleniem w zależności od światła dziennego
  • Optymalizacja pod względem energooszczędności dzięki adaptacyjnemu czasowi opóźnienia

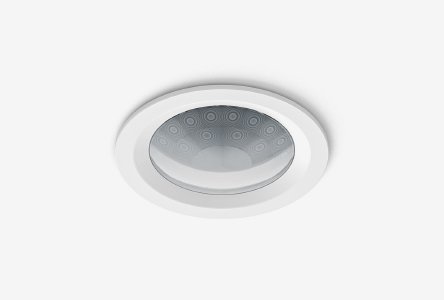

Nierzucający się w oczy wygląd

Dzięki subtelnej konstrukcji czujka obecności KNX Mini Standard Gira komponuje się z otoczeniem. Pierścienie ozdobne można pomalować na dowolny kolor, aby dopasować je do koloru ściany lub sufitu.

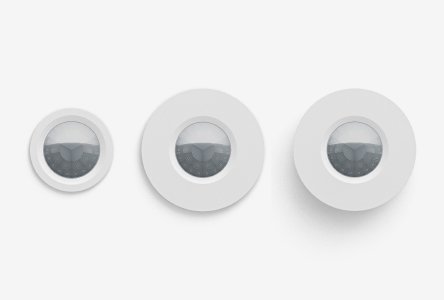

Elastyczna koncepcja montażu na suficie

Ze względu na elastyczną koncepcję obudowy czujkę obecności KNX Mini Standard Gira można stosować we wszystkich pomieszczeniach i obszarach. Dzięki klasie ochrony IP44 może być również instalowana na zewnątrz lub w wilgotnych pomieszczeniach. Czujka obecności KNX Mini Standard Gira jest dostępna w następujących wariantach montażowych: „do wbudowania w sufit” (wersja standardowa), „montaż podtynkowy w puszce” i „montaż natynkowy”.


Różnorodne możliwości zastosowania

Czujka obecności KNX Mini Standard Gira może być stosowana jako urządzenie pojedyncze, moduł główny lub wtórnik, dzięki czemu jest odpowiednia do wyposażenia różnych obiektów. W przypadku zastosowania jako moduł główny lub wtórnik, oprócz eksploatacji w pełni automatycznej, możliwe jest również sterowanie półautomatyczne. Do wyboru dostępne są trzy wstępnie skonfigurowane tryby pracy: czujka obecności, czujnik sufitowy i sygnalizator. Może również pracować w połączeniu z innymi czujkami obecności KNX Gira.


Sterowanie oświetleniem w zależności od światła dziennego

Wbudowany czujnik jasności mierzy aktualne natężenie światła, umożliwiając tym samym sterowanie oświetleniem w zależności od dostępnego światła dziennego. Światło włącza się tylko wtedy, gdy w pomieszczeniu nie jest wystarczająco jasno. Jeśli jest dostatecznie dużo światła dziennego, lampy pozostają wyłączone. Poziom zmierzchu czujnika jasności można ustawić za pomocą ETS, funkcji przyuczania w urządzeniu lub za pośrednictwem obiektów komunikacyjnych, takich jak czujnik przyciskowy 3 Gira.


Funkcja krótkotrwałej obecności do pomieszczeń konferencyjnych i seminaryjnych

Funkcja krótkotrwałej obecności została opracowana specjalnie do sterowania oświetleniem i klimatyzacją w salach konferencyjnych lub seminaryjnych jako uzupełnienie adaptacyjnego czasu opóźnienia. Jeśli czujka obecności KNX Mini Standard Gira rejestruje tylko krótkotrwałe ruchy, wybiera minimalny czas opóźnienia, niezależnie od przyuczonej wartości adaptacyjnej. Dzięki temu oświetlenie, ogrzewanie czy wentylacja nie są włączone niepotrzebnie długo, jeśli podczas dłuższej przerwy w organizowaniu spotkań do pomieszczenia wchodzi się tylko sporadycznie, np. personel sprzątający lub firma cateringowa.


Optymalizacja pod względem energooszczędności dzięki adaptacyjnemu czasowi opóźnienia

Czujka obecności KNX Mini Standard Gira może stale analizować zachowanie użytkowników i dzięki temu samodzielnie optymalizować czas opóźnienia (opóźnienie wysyłania). Oszczędza to energię i chroni elementy świetlne poprzez unikanie niepotrzebnego włączania i wyłączania. Im dłużej obecność osób będzie rejestrowana w pomieszczeniu, tym dłuższy będzie czas opóźnienia. Jednak w sytuacjach, gdy do pomieszczenia wchodzi się tylko czasami i na krótko, czujka obecności KNX Mini Standard Gira skraca czas opóźnienia. Wartości minimalne i maksymalne można dowolnie definiować.


Precyzyjne wykrywanie obecności i ruchu w zakresie 360°

Urządzenie jest wyposażone w trzy cyfrowe czujniki PIR, które obejmują zakres 360° (3 x 120°). Czułość czujników można ustawić i elastycznie dostosować do określonego miejsca ich montażu. Umożliwia to niezawodną rejestrację ruchów i unikanie fałszywego wyzwalania. Ponadto zakres wykrywania można ograniczyć za pomocą zaślepki nasadzanej.


Instalacja

Czujka obecności KNX Mini Standard Gira jest zasadniczo przeznaczona do montażu w suficie. Montaż może odbywać się wewnątrz i na zewnątrz. Koncepcja elastycznego montażu ma wiele zalet, które można zauważyć podczas instalacji. Standardowo produkty dostarczane są do montażu wewnątrz pomieszczeń na zasadzie „wbudowania w sufit”. Na potrzeby instalacji monter wierci otwór w suficie. Następnie urządzenia mocuje się w suficie techniką zacisku sprężynowego. W połączeniu z różnymi zestawami montażowymi do montażu podtynkowego i natynkowego możliwe jest zamontowanie urządzeń w już istniejących puszkach podtynkowych lub, w przypadku montażu natynkowego, na powierzchniach, na których nie można zastosować puszek. Możliwy jest montaż na zewnątrz lub w wilgotnym pomieszczeniu. Wszystkie elementy do obsługi urządzenia są dostępne od przodu i można do nich sięgnąć po zdjęciu odpowiedniego pierścienia ozdobnego. Pierścienie ozdobne można pomalować farbą do sufitu.


Uruchamianie

Uruchamianie odbywa się za pomocą ETS. Baza danych produktów KNX oparta jest na oprogramowaniu czujki obecności KNX Gira, dzięki czemu nie ma konieczności osobnego zaznajamiania się z tą kwestią.


Wzornictwo/wyróżnienia

Stylistyka produktów:
Gira Designteam, Radevormwald
Wyróżnienia:
ICONIC Awards 2014 Zwycięzca w kategorii Product Building Technologies Plus X Award 2014 za wysoką jakość, wzornictwo i funkcjonalność

Dane techniczne

Wykrywanie ruchu:
Kąt wykrywania: 360° Zasięg: ok. 12 m Ø (wysokość montażu 3 m)
Czujnik jasności:
Zakres pomiarowy: 10 do 2000 luksów Zakres wykrywania: 5 m Ø
Przyłącze KNX:
przyłącze i złączka rozgałęźna
Temperatura otoczenia:
-25°C do +55°C
Wilgotność względna:
10 do 100% (bez kondensacji)
Stopień ochrony:
IP44
Klasa ochronności:
III
Wymiary:
Wycięcie w suficie: Ø 44 mm z małym pierścieniem ozdobnym: Ø 53,5 × wys. 38 mm
