Bryzgoszczelny natynkowy Gira IP44 i IP66

Odporne na działanie wilgoci i wysokich obciążeń

Program Gira bryzgoszczelny natynkowy to szczególnie trwały program stylistyczny. Jest idealny do instalacji w wilgotnych pomieszczeniach i wszędzie tam, gdzie występują szczególne czynniki zewnętrzne. Dzięki temu nadaje się do stosowania w piwnicach, garażach, warsztatach i w produkcji, a także oczywiście na zewnątrz.
Kanały kablowe, adaptery połączeniowe i puszki rozgałęźne umożliwiają uporządkowany montaż na ścianie.

Gniazda wtyczkowe SCHUKO o numerach katalogowych 017530, 078530 i 078430 posiadają elementy wykonane ze specjalnych stopów metali. Dzięki temu można je stosować w atmosferze zawierającej amoniak, jak w przypadku pomieszczeń gospodarstw rolnych przeznaczonych np. do hodowli bydła i innych zwierząt gospodarskich.


Wysoka jakość materiałów

Program stylistyczny Gira bryzgoszczelny natynkowy jest dostępny w kolorze szarym, jest wykonany z odpornego na pękanie termoplastycznego tworzywa sztucznego i jest odporny na działanie olejów, smarów, paliw i chemikaliów.


Stopień ochrony IP66

Łączniki, przyciski i gniazda wtyczkowe SCHUKO są ponadto dostępne w stopniu ochrony IP66 (wodoszczelny).


Wymiary

Łącznik lub gniazdo wtyczkowe SCHUKO bez adaptera do wprowadzania kabli
wys. 80,5 x szer. 76,0 x gł. 58,5 mm
Łącznik lub gniazdo wtyczkowe SCHUKO z adapterem do wprowadzania kabli
wys. 111,5 x szer. 76,0 x gł. 58,5 mm
Puszka rozgałęźna bez adaptera do wprowadzania kabli
wys. 107,5 x szer. 88,5 x gł. 58,5 mm
Puszka rozgałęźna z adapterem do wprowadzania kabli
wys. 138,5 x szer. 88,5 x głęb. 58,5 mm

Wzornictwo/wyróżnienia

Koncepcja
Gira, Radevormwald
Projekt
Prof. Odo Klose, Wuppertal
Wyróżnienie
DEUBAU-Produkt-Preis Europa, BDA, BDI, BDLA Messe Essen GmbH, 1992

Przykłady funkcjonalne

Łącznik kołyskowy z tabliczką opisową,
Gira bryzgoszczelny natynkowy, szary
Gniazdo wtyczkowe SCHUKO z klapką i tabliczką opisową,
Gira bryzgoszczelny natynkowy, szary

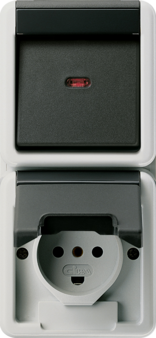

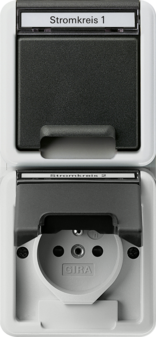

Zestaw podwójny: łącznik/gniazdo wtyczkowe SCHUKO z tabliczką opisową,
Gira bryzgoszczelny natynkowy, szary
Gniazdo wtyczkowe SCHUKO 2x z tabliczką opisową,
Gira bryzgoszczelny natynkowy, szary
Gniazdo wtyczkowe SCHUKO z polem opisowym i klapką ze złączem bagnetowym,
Gira wodoszczelny natynkowy, szary

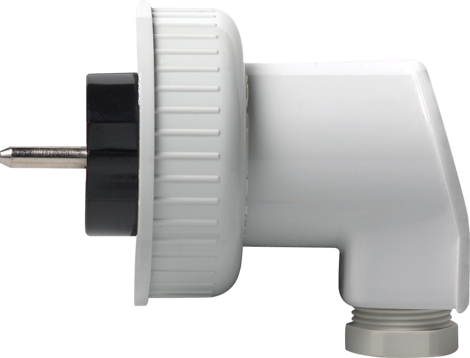

Wtyczka SCHUKO ze złączem bagnetowym IP66,
Gira wodoszczelny natynkowy, szary
